Faça este circuito de torneira sem contato para controle de torneira mãos-livres

Um circuito de torneira sem contato muito simples ou um circuito de torneira sem contato pode ser construído com apenas um IC 555 e alguns componentes passivos, para implementar uma operação de fornecimento de água sem contato a partir da faceta ou torneira conectada.

Água potável é preciosa

A água potável pura que normalmente obtemos em nossas cidades e casas é preciosa, e sempre somos aconselhados a conservar a água potável o máximo possível, poupando desperdício de água desnecessário devido a descuido ou negligência.

Especialmente em locais públicos, esse problema pode ficar bastante sombrio, pois muitos cidadãos irresponsáveis ​​esquecem de abrir ou fechar parcialmente uma torneira de água, permitindo desperdício desnecessário de água.

Um sistema automático que atendesse às condições acima poderia ser uma mudança bem-vinda em muitos desses locais para garantir a prevenção de jogar desnecessariamente nossa preciosa água potável pelo ralo.

Design de corte de água automático


Já vimos como O IC 555 pode ser usado como um circuito de chave capacitiva eficaz em que este dispositivo pode detectar uma mão humana próxima e acionar sua saída de acordo. No conceito atual, tentamos o mesmo conceito para construir o circuito de torneira sem contato proposto.

Para obter mais precisão e confiabilidade, você também pode tentar implementar um circuito de sensor de proximidade capacitivo de precisão especializado, embora os procedimentos de instalação permaneçam os mesmos.

O primeiro circuito abaixo mostra uma aplicação 555 IC, que pode ser testada para implementar um projeto de torneira sem contato:

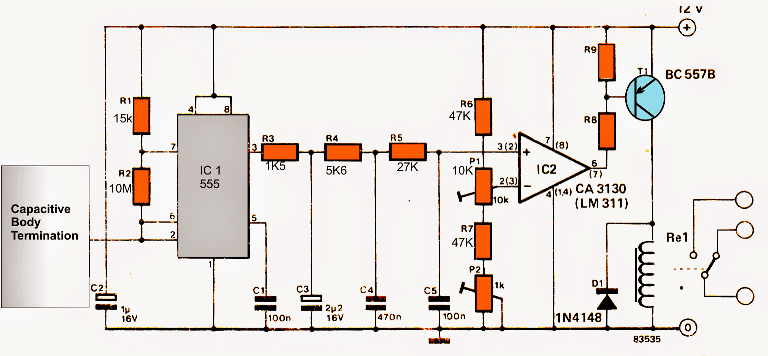

Diagrama de circuito

Circuito de torneira sem contato

Imagem cortesia: Elektor Electronics

Como você pode ver na figura anterior, o IC 555 é configurado como uma astável cujo pino nº 2 é usado para detectar a proximidade ou capacitância de uma mão humana.

O pino nº 2 é terminado com uma placa de metal (que pode ser substituída pelo corpo da torneira) para que, toda vez que alguém se aproxime da torneira para lavar as mãos, o sensor seja ativado e o relé conectado. O relé finalmente abre a válvula da torneira para liberar água.

No entanto, no projeto anterior, o relé deve permanecer ativado apenas por um curto período de tempo, o que significa que o indivíduo pode precisar mover a mão de um lado para o outro com frequência, se for necessário que a lavagem seja feita por um período relativamente longo.


Outro design mostrado abaixo pode ser executado para o mesmo:

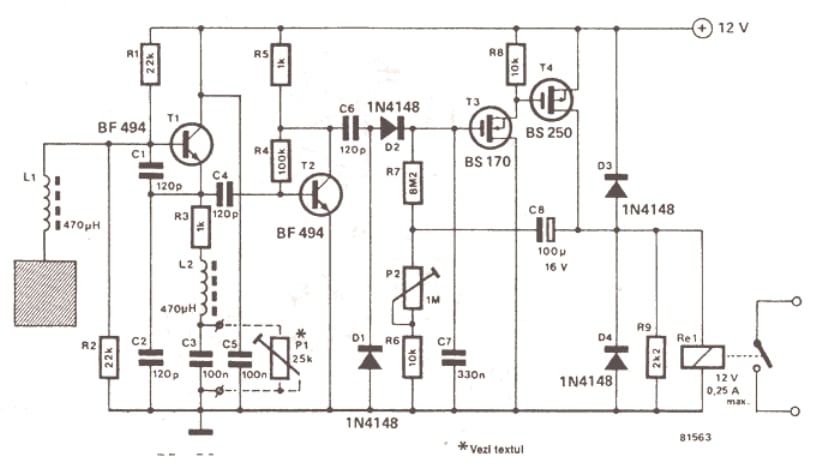

Um esquema de controle de torneira aprimorado

Controle de toque sem as mãos

Imagem cortesia: Elektor Electronics

O circuito detector de proximidade mostrado acima é um projeto baseado em transistor e é projetado para detectar uma mão humana ao se aproximar de uma placa relativamente próxima à placa indicada.

Operação em circuito

Os transistores T1 e T2 são instalados da mesma maneira que um par Darlington, formando um estágio detector de alto ganho.

A placa capacitiva conectada à base de T1 detecta as menores diferenças de potencial devido a variações na capacitância da placa em resposta à mão humana e conduz alguma corrente em seu cabo emissor, que T2 capta e amplifica em maior extensão. através do seu coletor de chumbo.

Esse sinal pré-amplificado é detectado pelos estágios FET, que o amplificam ainda mais para um nível forte o suficiente para fazer com que o relé seja ativado.

Como o projeto proposto da torneira sem contato é um dispositivo eletricamente ativado, o mecanismo de controle da água deve ser implementado através de um mecanismo de válvula de água, como um sistema de válvula solenóide de 12V.

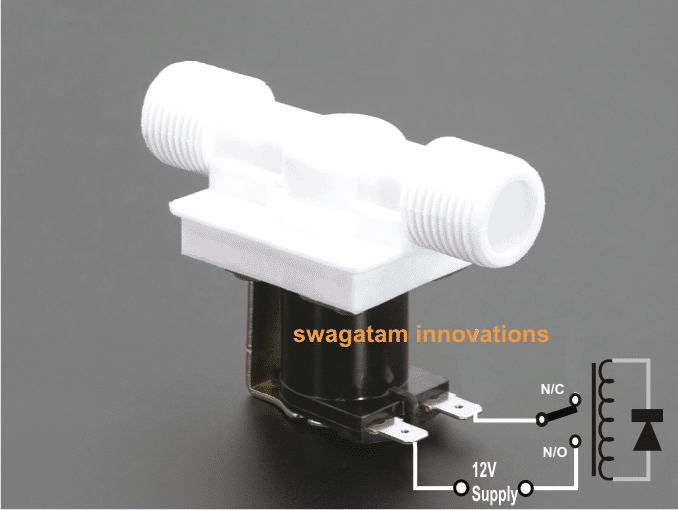

Abaixo, você pode ver um sistema típico de válvula solenóide de 12V:

Integrando um solenóide de 12V

Os dois cabos devem ser alimentados por uma fonte de 12V comutável para desligar e abrir a passagem de água através do tubo de plástico branco. O tubo de plástico branco deve ser inserido em série com a linha de transmissão de água da torneira, para que o suprimento de água da torneira seja adequadamente controlado através das operações mencionadas acima.

Os detalhes básicos da conexão do mecanismo acima, em conjunto com o circuito eletrônico e a torneira, podem ser vistos abaixo; o usuário pode personalizá-lo de outras maneiras, de acordo com suas preferências.


Nota: Se o corpo da torneira não responder à proximidade da mão, o sistema poderá ser reforçado com uma pequena placa de metal adicional para aumentar a área da superfície do sensor capacitivo e, assim, garantir a operação confiável da torneira sem contato.
