O circuito explicado de um circuito controlador de nível de água é baseado em um circuito temporizador ajustável cujo atraso de tempo é ajustado primeiro para coincidir com o tempo de enchimento do tanque, à medida que o tanque enche, o atraso do temporizador também expira simultaneamente e sua saída desliga a água bombear.
Especificações do circuito
Na verdade o circuito me foi pedido pelo Sr. Ali Adnan que é um dos fãs deste blog. Vamos primeiro ouvir o que ele tinha a dizer:
Eu gosto muito do seu blog. Estou com um problema que acho comum em todas as casas, o problema é: tenho uma bomba d’água (que puxa água do furo) instalada em minha casa, quando meu irmão liga a bomba d’água ele sempre esquece (você sabe bhulakar one) :P) para desligá-lo de volta:( e o tanque de água transborda e a água corre na parte superior da nossa casa 🙁
Quero que você me ajude a projetar um circuito temporizador para desligar automaticamente a bomba em um determinado momento. Não sou especialista em eletrônica mas gosto de brincar com eletrônica e sei muito bem soldar e sempre tento fazer algumas pequenas experiências com ajuda do seu blog. Por favor, forneça-me o circuito para o problema localizado acima com a lista completa de peças e o diagrama.
Projetando o controlador de nível de água proposto com temporizador

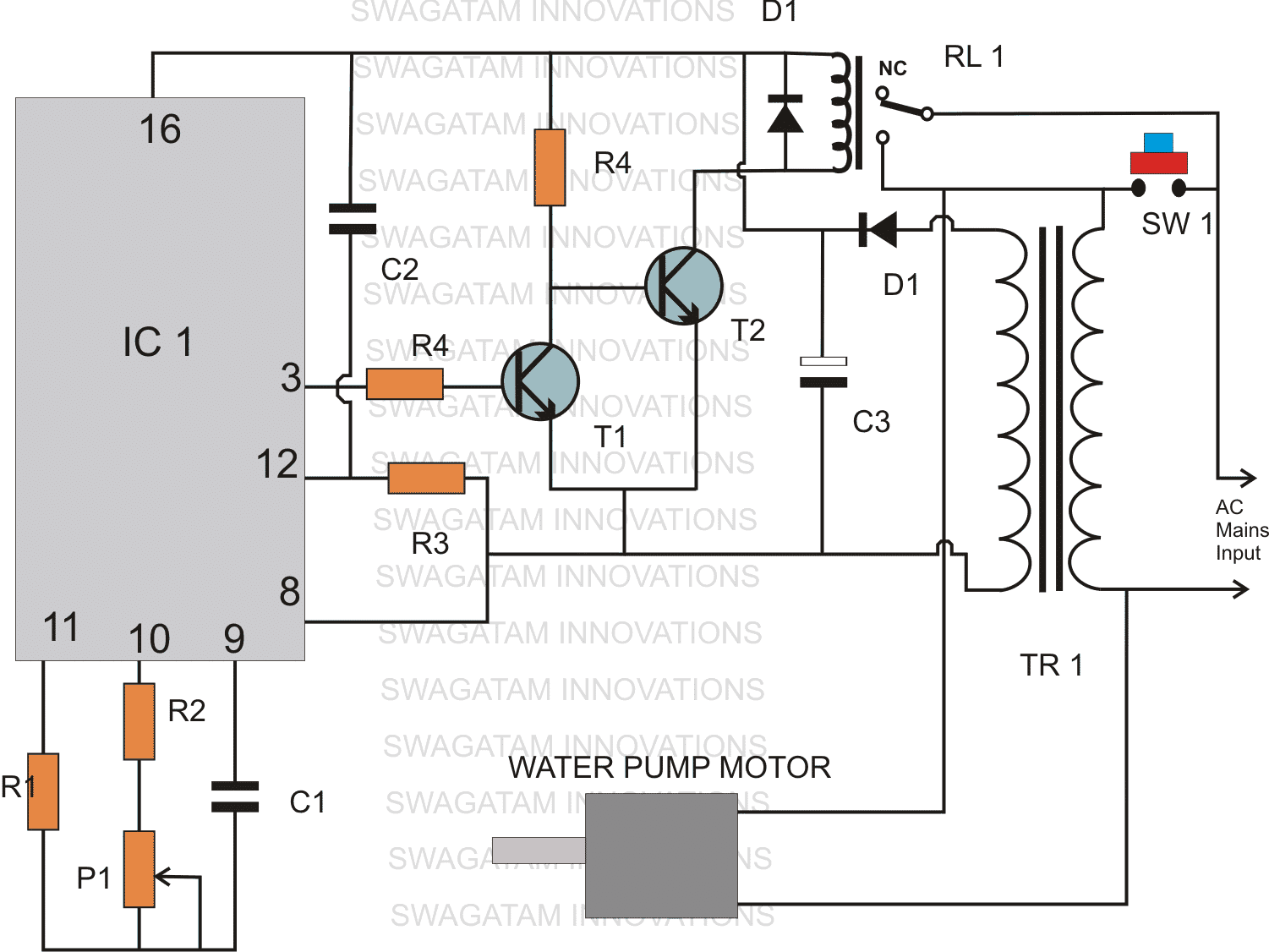

O DIAGRAMA DE CIRCUITO deste circuito controlador de temporizador de nível de água utiliza um único e versátil IC 4060 para gerar o atraso de tempo necessário.
P1 é inicialmente ajustado por meio de tentativa e erro para que corresponda exatamente ao tempo de enchimento do tanque de água que precisa ser monitorado.
O circuito é iniciado pressionando o botão SW1 quando os contatos N/O do relé são ignorados.
Isso momentaneamente liga o transformador que alimenta o IC instantaneamente.
Isso aciona instantaneamente o transistor e também o relé que assume e trava o circuito.
Agora o circuito mantém ON mesmo depois que o botão é liberado, tudo acontece em meio segundo.
A operação acima também liga simultaneamente o motor da bomba que começa a empurrar a água no tanque.
Uma vez que a contagem do temporizador termina, o pino #3 fica alto, T1 conduz e desliga T2 e o relé.
Os contatos do relé voltam ao seu estado original, desligando o motor, bem como todo o circuito, parando a motobomba e, espera-se, inibindo o transbordamento do tanque.

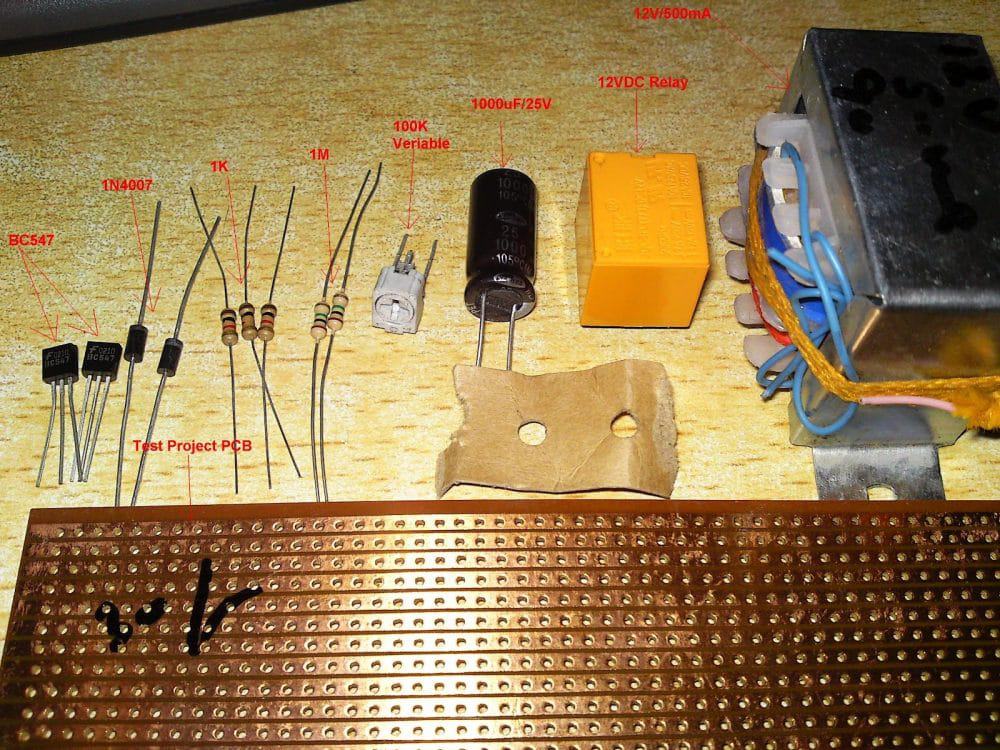

Peças adquiridas por Ali Adnan
Lista de peças
- R1, R3 = 1M, 1/4 watt CFR
- R2 = 10K, 1/4 watt CFR
- R4 (base T1) = 22K, 1/4 watt CFR
- R4 (base T2) = 10K, 1/4 watt Cfr
- P1 = 1M pré-ajustado horizontal
- C1 = 1uF/25V
- C2 = 1uF/25V não polar, qualquer tipo serve
- C3 = 1000uF/25V
- D1, D2 = 1N4007,
- Relé = 12V/SPDT/corrente de contato conforme especificação do motor
- SW1 = Tipo de botão de campainha
- IC1 = 4060
- T1 = BC547
- T2 = 8050, ou 2N2222
- TR1 = 0-12V/500mA
O controlador automático de nível de água acima com circuito temporizador também foi construído e apreciado pelo Sr. Raj Mukherji, um dos meus amigos e um grande seguidor deste blog. Vamos saber mais sobre sua experiência com o circuito.
Olá Swagatam,
Muito obrigado pelo circuito do temporizador.
Eu fiz o protótipo em uma PCB de uso geral e até agora descobri que funciona com precisão para o meu propósito: 5 min, 10 min e 15 min de atraso, respectivamente (com o P1 definido em 15,4 Kohms para 5 min de atraso, etc.). Estou planejando este fim de semana para alojá-lo em uma caixa 4×6 e testá-lo em carga real.
Até agora, eu estava olhando os comentários acima e gostaria de acrescentar algo sobre a questão levantada pelo Sr. Khan no revezamento. Para o meu propósito, pretendo usar este temporizador em uma bomba monoconjunto autoescorvante de 50 Hz, 220 – 240 volts, Crompton Greaves, tipo – Miniwin II, 0,37 Kwatt/0,50 HP. Então, eu comprei um relé SPST de 12 volts que tem uma tolerância de corrente de contato de ~ 7 Amps. Acho que isso é suficiente para o meu propósito e também para qualquer tipo de bombas/cargas pequenas. Não é?
Definitivamente vou compartilhar com vocês a foto do projeto concluído.
Obrigado,
Atenciosamente,
Raj Kumar Mukherji
Minha resposta para Raj:
Olá Raj,
Isso é ótimo! Muito obrigado pela atualização.
Um contato de 7amp significaria uma capacidade máxima de 7*220 = 1540 watts, provavelmente mais do que suficiente para o propósito.
Tenho certeza de que as fotos que você enviará serão adoradas pelos outros leitores também, então, por favor, envie-as aqui para publicação.
Sim, certamente o link será muito útil para os leitores que desejam aprender o cálculo do tempo com mais precisão.
Obrigado e cumprimentos.

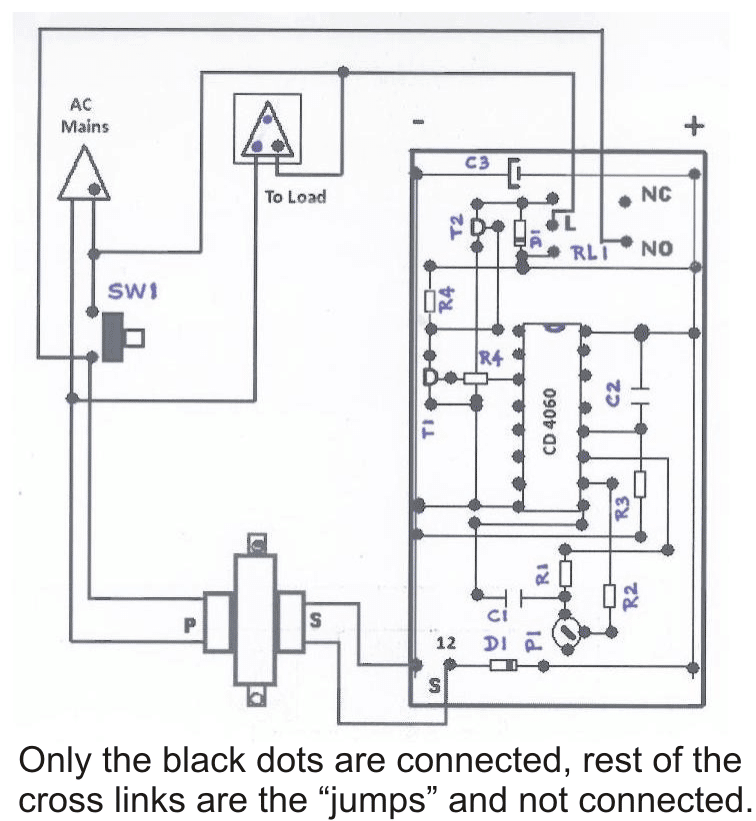

Layout de PCB para o circuito acima, projetado e enviado pelo Sr. Raj Kumar Mukherji:
(Vista do lado do componente)

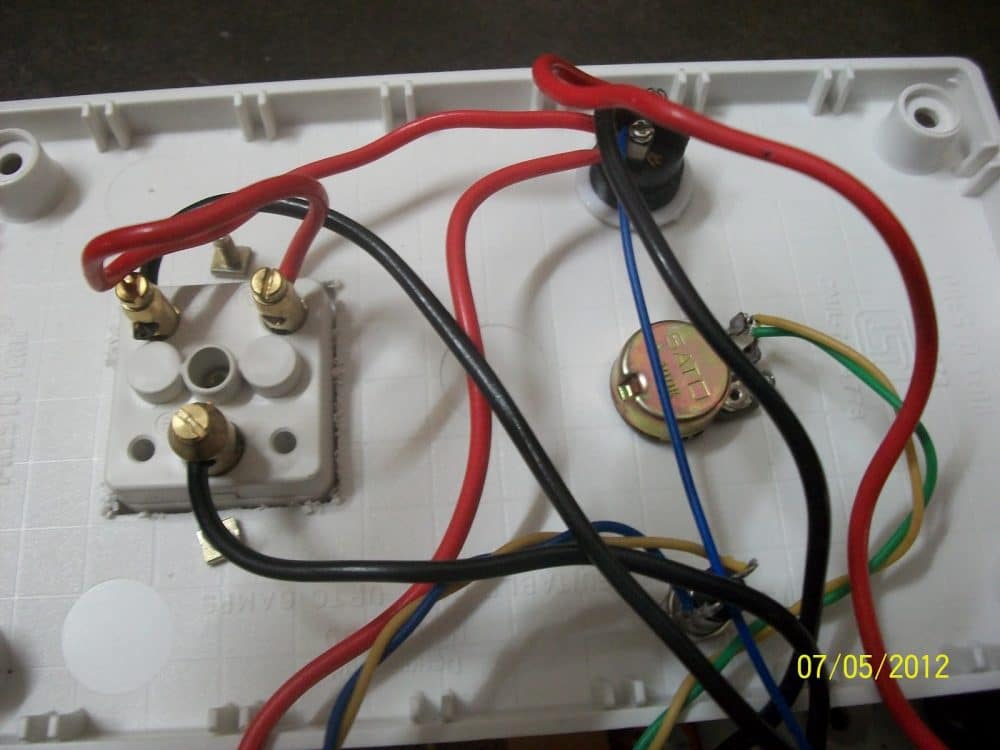

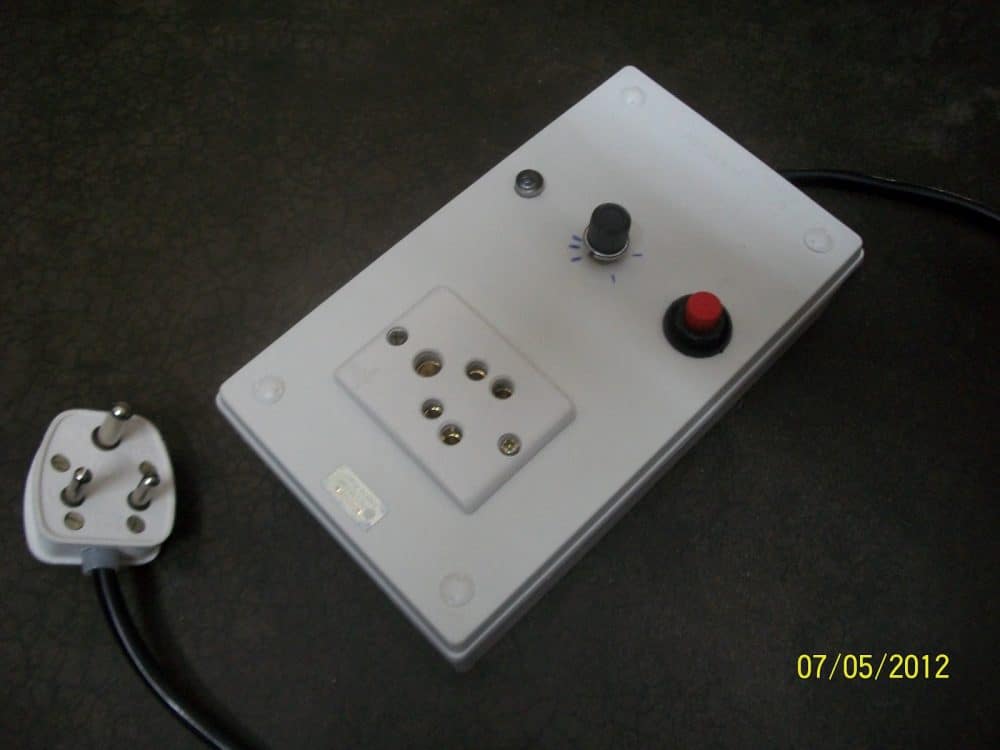

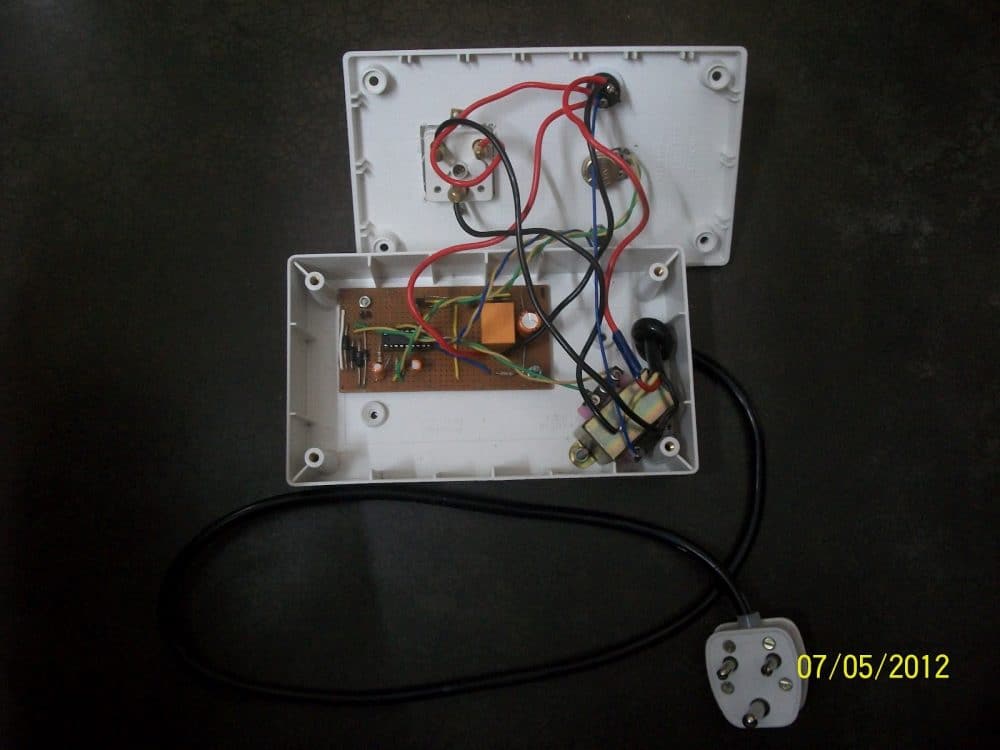

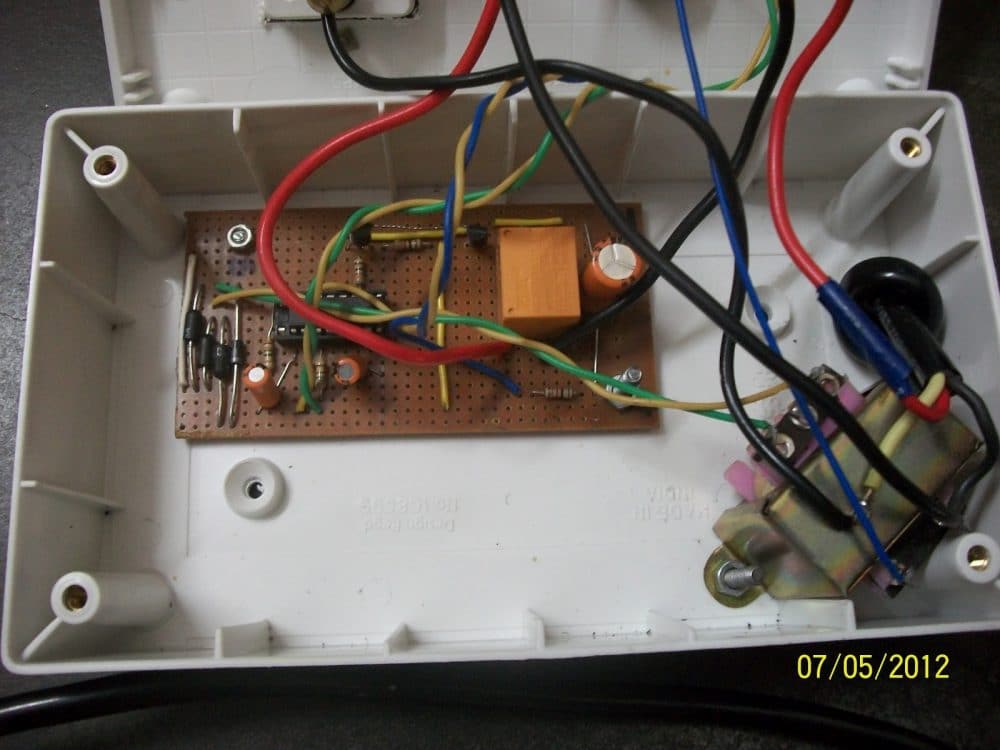

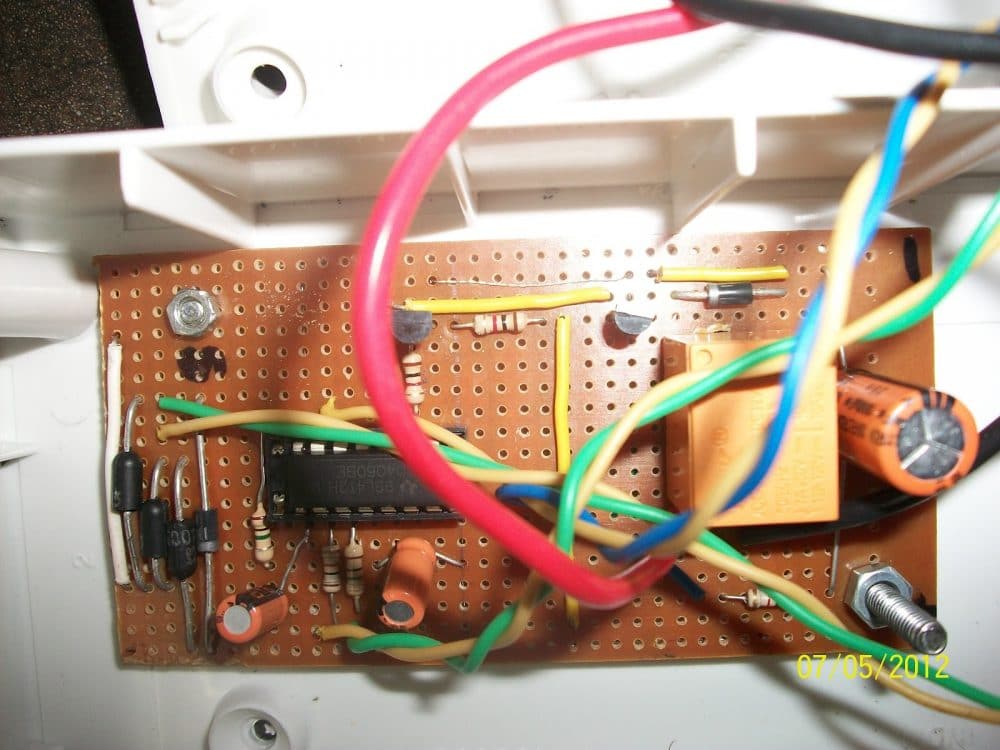

Imagens do protótipo completo do controlador do temporizador de nível de água, enviadas pelo Sr. Raj Kumar Mukherji:
O circuito temporizador/controlador de nível de água proposto foi modificado e aprimorado ainda mais Mr.Raj Mukherji, que também é um ávido leitor deste blog e um entusiasta da eletrônica.
Aqui está o e-mail de feedback que ele me enviou explicando tudo sobre o funcionamento do circuito:
Finalmente consegui construir, o modelo deste projeto de controlador de nível de água baseado em temporizador que é dado abaixo:
Houve apenas três modificações que fiz:
1. Conecte um LED ao pino 7 para obter uma indicação visual da oscilação.
O LED começa a piscar após 20 segundos de ligar o temporizador
2. Usou quatro diodos para retificação de onda completa em vez de apenas um único diodo para
entrada DC suave
3. Adicionado capacitor de 22Mfd entre os pinos 12 e 16 em vez de 0,22Mfd porque 0,22Mfd era
não permitindo que a oscilação comece quando o circuito estava consumindo energia do
transformador. No entanto, 0.22Mfd não causou nenhum problema quando a energia foi alimentada de
uma bateria de 9 volts
Descobri que, com os valores fornecidos de R e C, o intervalo desse temporizador está entre 1 e 30 minutos.
Eu também encontrei a fórmula para calcular a frequência do temporizador (ele funciona corretamente até certo ponto praticamente):
F em KHz = 1 / {2,3 x (R2+P1) x C1} onde, R2 e P1 em K Ohms, C1 em Mfd
1 Período de tempo (TP) em milissegundos = ———— onde, F em KHz, Q(n) conforme mostrado abaixo. {F / Q(n)}
Pin7 = Q(4) -> dividido por 16 Pin5 = Q(5) -> ” ” 32 Pin4 = Q(6) -> ” ” 64 Pin6 = Q(7) -> ” ” 128 Pin14 = Q(8) -> ” ” 256 Pin13 = Q(9) -> ” ” 512 Pin15 = Q(10) -> ” ” 1024 Pin1 = Q(12) -> ” ” 4096 Pin2 = Q(13) -> ” ” 8192 Pin3 = Q(14) -> ” ” 16384
Exemplo: Se P1 é definido em 15 KOhms, R1 = 1 KOhm, C1 = 1 Mfd e selecionamos a saída do Pin3 (que é Q14) então:
1 1 1 F = ——————– = —————— = —– ——- = 0,0272 KHz {2,3 x (R2+P1) x C1} {2,3 x (1+15) x 1} 36,8
onde, F = Frequência do relógio do temporizador
Então, a frequência no Pin3 do IC será: 0,0272/16384 = 0,00000166 KHz
Portanto, o período de tempo (TP) do temporizador é: 1/0,00000166 = 602409,6 milissegundos = 602,41 segundos = 10,04 minutos
[NOTE: Time Period = ON time + OFF time]
Espero que isso ajude meus co-leitores a entender melhor o funcionamento do CD 4060.
Obrigado,
Com calorosos cumprimentos,
Raj Kumar Mukherji
Atualizando o temporizador do nível de água para operação do painel solar

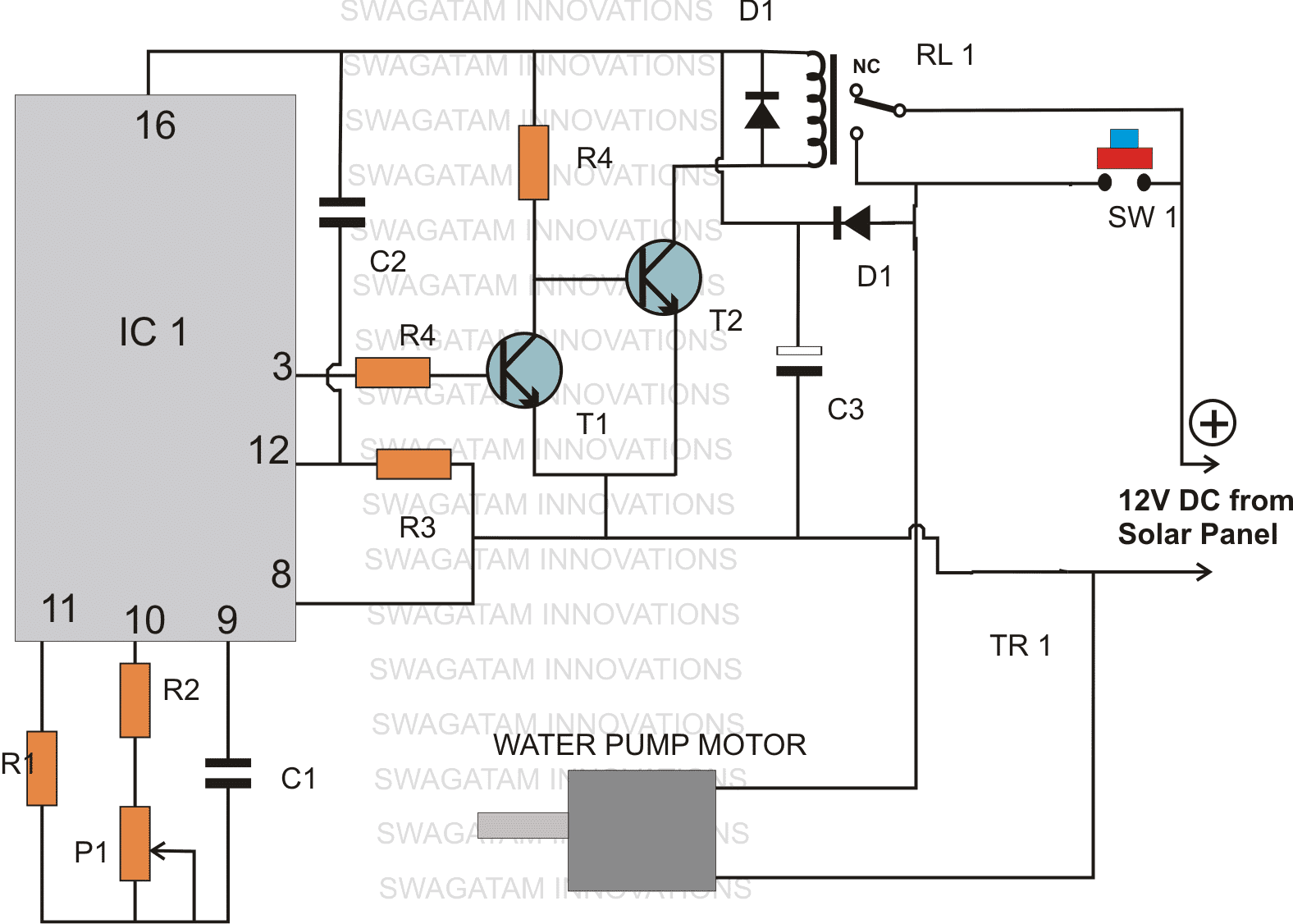

O diagrama a seguir mostra como o circuito acima pode ser usado com uma alimentação de painel solar e com um motor CC conectado na saída. O projeto foi solicitado pelo Sr. Mehmet
