O circuito de alarme de segurança de porta discutido neste artigo alerta o usuário sempre que a porta equipada com o circuito for aberta ou fechada ou mesmo movida de sua posição original de travamento.
Usando um relé de palheta e ímã para o acionamento

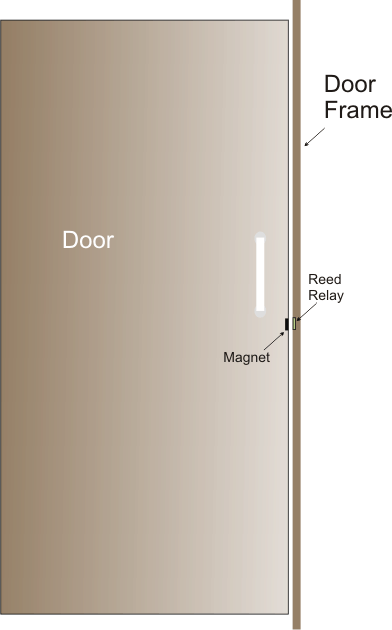

A ideia utiliza o conceito muito básico de relé de palheta e ímã na porta e no batente da porta. O imã é fixado com a borda da porta, enquanto o relé de palheta e seu circuito associado são fixados na moldura da porta exatamente adjacente ao imã da porta, de modo que ambos estejam quase se tocando e separados apenas pela porta e pela folga da moldura.
Isso implica que sempre que a porta é movida ou aberta a influência magnética no relé reed é inibida, o que faz com que o circuito associado acione o alarme.
O relé de palheta está conectado com um circuito temporizador de atraso OFF, que garante que assim que a porta for aberta ou fechada, mesmo por uma fração de segundo, o alarme seja ativado e soe por pelo menos alguns 10 segundos, após o que ele reinicia automaticamente, até que a porta seja movida novamente.
Como funciona
A disposição pode ser vista no diagrama acima, que mostra como o circuito de alarme de fechamento de porta aberta precisa ser configurado, o que parece bastante simples.
Enquanto a porta permanecer na posição fechada, o imã habilita a palheta na posição LIGADA ou “fechada”, que por sua vez mantém o PNP BC557 DESLIGADO.
Com o BC557 DESLIGADO, o 2N2222 também não pode conduzir e, portanto, o módulo de alarme conectado continua em silêncio.
No entanto, em uma situação em que a porta é movida ou aberta por um intruso, faz com que o imã se desloque de sua posição original, que instantaneamente abre e libera os contatos internos da palheta.
A ação acima agora permite que o BC557 conduza, permitindo subsequentemente que o 2N2222 também dispare e, finalmente, LIGUE a unidade de alarme conectada.
O intruso percebe isso e tenta fechar a porta na tentativa de desligar o alarme, porém devido a presença do capacitor de 1000uF, e do resistor de 22K na base do 2N2222, o transistor continua conduzindo garantindo que o alarme seja não é desligado mesmo que a porta seja restaurada em sua posição inicial…. assim o alarme permanece travado e continua a disparar o alarme forçando o intruso a se render, até que o capacitor de 1000uF tenha descarregado completamente.
Este circuito de alarme de abertura de porta pouco barato, mas altamente eficiente, pode ser usado para proteger qualquer entrada desejada de uma possível intrusão sem a necessidade de um monitoramento constante ou sem uma proteção na posição.
