Circuito de segurança de alerta de chamada GSM ativado por laser

Relacionados

Neste post, discutimos um simples circuito de segurança de alerta de chamada GSM a laser que chama imediatamente o mestre assim que um intruso é detectado por meio de uma interrupção do feixe de laser.

A ideia foi solicitada pelo Sr. Roldan.

Objetivos e Requisitos do Circuito

Não sou engenheiro eletrônico, mas consigo solucionar pequenos problemas eletrônicos. Eu também tenho um conhecimento básico em esquemas eletrônicos. Já escaneei todos os seus esquemas sobre projetos de telefones celulares, mas ainda não encontrei o projeto certo que queria construir.

Meu pedido :

1.) Um alarme de segurança (ou seja, alarme contra roubo) usando laser, uma vez que um intruso espreita no perímetro, ele eventualmente acionará / discará meu celular, o mesmo que a idéia do seu CIRCUITO DE TRAVA DE PORTA DE TELEFONE CELULAR. Em vez de apertar o instrumento da fechadura central do carro, ele discará meu número através de um celular GSM. para que eu saiba que alguém está/estava dentro da minha casa. Estou sempre longe da minha casa.

2.) Estou pensando em usar 2 celulares, 1 unidade é para o sistema de alarme que vai me ligar caso um intruso esteja dentro.

Esperando sua gentil consideração sobre meu pedido, senhor, até a próxima.

O design

Em um dos meus posts anteriores já apresentei um Circuito de Sistema de Segurança de Alerta de Chamadas Celulares desenvolvido para alertar o usuário sempre que uma intrusão for detectada, ele emprega o IC 4060 para os procedimentos. Este circuito foi inspirado em outro artigo anterior intitulado circuito de segurança GSM do carro.

O presente projeto também é baseado em um princípio semelhante, porém utiliza um IC 555 e um pequeno temporizador de atraso para implementar as funções tornando o circuito muito mais simples do que os conceitos anteriores.

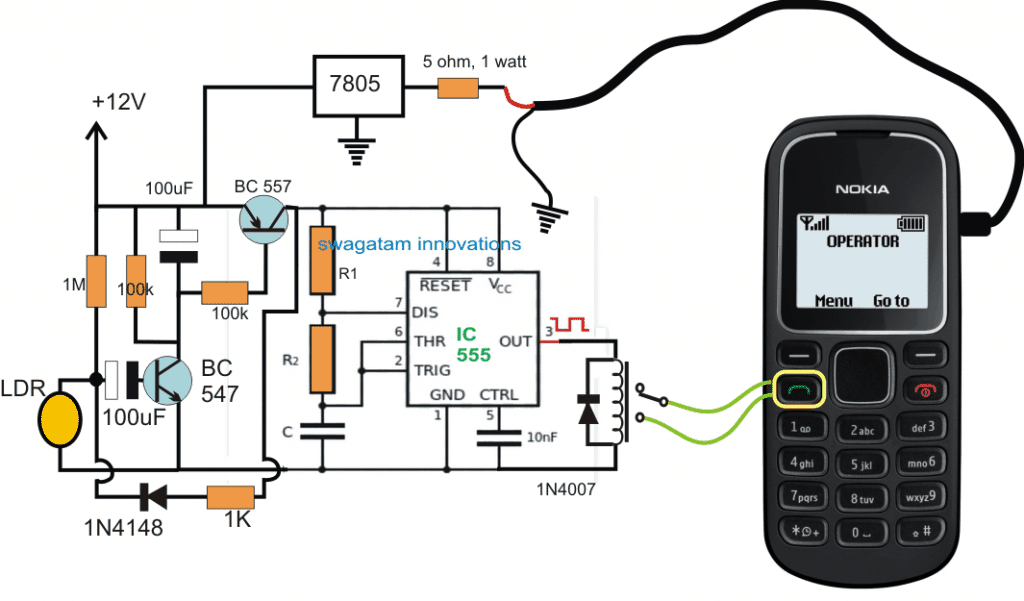

O diagrama a seguir mostra a configuração detalhada, vamos tentar entender melhor através das explicações fornecidas:

CIRCUITO DE SEGURANÇA DE ALERTA DE CHAMADA GSM ATIVADO POR LASER

A saída de atraso do IC 555 pode ser obtida resolvendo as seguintes fórmulas:

Saída na hora = 0,7(R1 + R2)C

Como funciona

Referindo-se ao circuito de segurança de chamada GSM ativado por laser mostrado acima, podemos ver que o IC 555 está configurado como um astável padrão.

O astável 555 é alimentado através de um circuito temporizador de atraso OFF que, por sua vez, é conectado com um gatilho LDR.

O LDR deve ser focado com um feixe de laser alinhado através da zona restrita.

Enquanto o feixe de laser permanece focado no LDR, a resistência do LDR é mantida suficientemente baixa em relação ao resistor de 1 M associado.

No entanto, em um evento em que o laser é interrompido, o que pode acontecer enquanto um intruso tenta invadir a zona restrita, o LDR de repente experimenta uma alta resistência, permitindo que a base do transistor BC547 adquira um pulso de disparo através do resistor de 1M e do capacitor de 100uF associado.

Isso, por sua vez, ativa o BC557 com força na condução e simultaneamente carrega o capacitor superior de 100uF até o limite ideal.

Uma vez que o acima ocorre, o BC547 não é mais necessário para conduzir e, na verdade, ele para de conduzir devido ao seu capacitor de base 100uF adquirir carga total e/ou devido à restauração do feixe de laser no LDR (como o intruso cruza para o outro final)

O BC557 continua a conduzir a partir da carga acumulada nos 100uF superiores e alimenta o IC 555 de tal forma que é capaz de produzir cerca de três pulsos para o relé que responde a isso e clica três vezes e depois para.

O limite de três pulsos acima pode ser alcançado ajustando adequadamente os dois valores do capacitor de 100uF de modo que o temporizador de atraso conduza por um período suficiente para permitir que o IC 555 produza esses 3 pulsos, após o qual o BC557 pode desligar, juntamente com o IC 555 e o relé.

R1, R2 e C1 também podem precisar ser calculados para permitir um pulso de 0,5 segundo do astável, o que significa que os 3 pulsos não devem levar mais de 1,5 segundo para serem concluídos

Os contatos do relé podem ser vistos integrados ao “botão de chamada” de um telefone celular que é usado aqui como uma alternativa barata a um modem GSM, embora o celular funcione de maneira mais eficaz e seja muito mais barato.

A lista telefônica do celular é inicialmente armazenada com o número do proprietário e é chamada manualmente uma vez, o que define o número como o primeiro da lista de chamadas.

Posteriormente, agora, sempre que o botão verde for acionado três vezes, o celular começará a ligar para o número do proprietário.

O princípio básico acima é eficientemente utilizado para alertar o proprietário sempre que uma intrusão for detectada por meio de uma interrupção do feixe de laser.

No circuito de segurança de alerta de chamada GSM ativado por laser proposto acima, o celular modem empregado é um NOKA1280, que é o celular mais barato e fácil e, portanto, torna-se perfeitamente adequado para esta aplicação, embora qualquer outro celular semelhante possa ser tentado para o mesmo.

A integração dos dois fios com o botão de chamada do celular pode ser bastante tediosa, pois o teclado deste telefone não possui almofadas soldáveis ​​e, portanto, as extremidades dos fios podem precisar ser pressionadas firmemente nas almofadas relevantes e presas com algum tipo de cola para reforçar o contato na posição permanentemente sem afrouxar, horas extras.
