O post explica um circuito simples de alarme de aquecedor de água que pode ser usado como um dispositivo de segurança para obter indicações sobre a posição comutada de um aquecedor de água ou um gêiser através da atuação intermitente da campainha. A ideia foi pedida pelo Sr. Mathew.
Especificações técnicas
Para ser franco, sou novo no seu blog https://www.homemade-circuits.com
Eu estava pesquisando sobre como fazer um alarme de lembrete para o meu aquecedor de água que eu esqueço toda vez de desligar.
Eu ficaria muito grato se você pudesse me dar um diagrama de circuito através do seu site sobre como fazê-lo.
Tenho certeza de que seria benéfico para a maioria das pessoas que tem problemas com o gêiser ligado por longos períodos.
Procurando um circuito de campainha piezzo que soe a cada intervalo de um minuto (ajustável) por alguns milissegundos ou digamos um segundo (ajustável de preferência novamente).
Espero que sua mão amiga me guie.
Cumprimentos
Matheus Alegria
O design
O funcionamento do circuito de alarme do aquecedor de água proposto pode ser estudado consultando a seguinte discussão e o diagrama:
Um único IC 4093 que é um IC de porta NAND quádrupla Schmidt é usado aqui para executar duas operações simultaneamente, viz para gerar os pulsos de temporização e para gerar a frequência de campainha.
Como pode ser observado no diagrama dado, o projeto pode ser dividido em três estágios básicos, onde U1A forma o estágio gerador de pulso do temporizador PWM, U1B torna-se responsável por criar a frequência do buzzer enquanto as duas portas restantes são usadas como buffers para entregar o U1B saída de frequência para a rede de campainha transistor/piezo.
Quando o aquecedor é ligado pela primeira vez, o circuito também atua em que C1 aterra a entrada de U1A produzindo um alto em sua saída que, por sua vez, mantém o U1B desabilitado de fazer a frequência de campainha.
Com a situação acima, a campainha permanece silenciosa por um momento até que C1 seja carregado via R1, D1, RV1 e via lógica alta do pino de saída 3 do IC.
Ajuste do período de atraso usando PWM
O período de atraso pode ser predeterminado ajustando adequadamente o ciclo de trabalho do estágio através de RV1 (aqui pretende-se 1 minuto OFF e 2 segundos ON)
Assim que isso acontece, uma lógica alta aparece no pino de entrada 1/2 do IC que instantaneamente inverte a saída de U1A, habilitando o U1B que agora começa a gerar a frequência de campainha necessária, mas somente até C1 novamente descarregar completamente via R1, D2, RV1 e via lógica zero no pino3, a situação agora reverte para a situação anterior e continua repetindo os procedimentos infinitamente até que o gêiser seja desligado.
Esta frequência é ainda armazenada em buffer e transferida através de portas U1D para o estágio do driver da campainha do transistor, que soa o conjunto da campainha/bobina conectado, gerando um som audível, indicando que o aquecedor ou o gêiser está na posição LIGADO e pode precisar de atenção

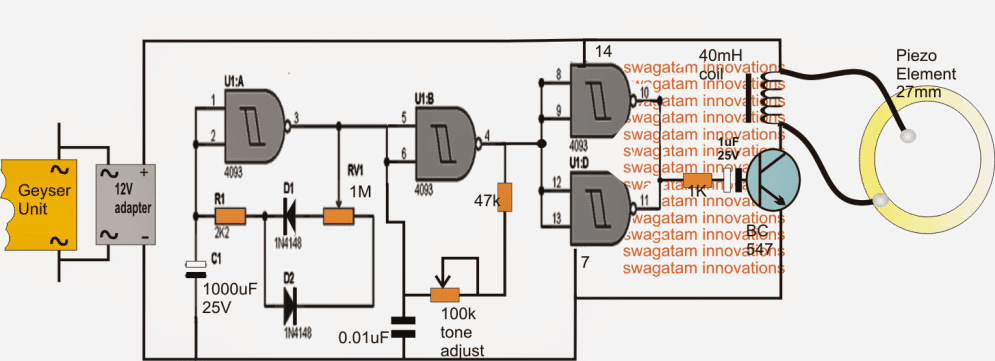

Diagrama de circuito
