A publicação discute uma fonte de alimentação de 12V com um circuito de carregador de bateria que pode ser implementado como um sistema de aquecimento de emergência ininterrupto para as câmaras da incubadora. A ideia foi solicitada pelo Sr. Arya.
As especificações técnicas
Eu li todo o seu bom artigo, mas você pode me ajudar a projetar uma fonte de alimentação linear que fornece saída de 12V DC 5A de 220vac, mas também deve carregar uma bateria de carro de ácido de chumbo de 60Ah a 5Ah, mas quando o emergência (sem fornecimento de 220vca) O relé DPDT muda para usar a bateria para acender uma lâmpada de 12 watts de 50 watts para o aquecedor da incubadora e seu termostato eletrônico de 12vdc.
Quando a fonte de 220vac é ligada novamente, o comutador dpdt usa a fonte de alimentação para ligar o aquecedor e carregar a bateria.
Este é o meu componente eletrônico disponível no meu inventário:
1. 1x Big Trafo 220v a 30v 25Amps
2. 1x LM317T IC
3. 2x 7812 IC
4. 4x TIP41C
5. 2x 2N3055
e uma variedade de diodos e resistores e, claro, eu tenho um relé de 2 dpdt
Eu também tenho poucos mosfets como IRF540 e 18N50, mas não sei como usá-lo.
Também tenho um resistor de 4 watts de 0,1 ohm e o carregador que eu queria construir pode ter um corte automático, para que você possa deixar a bateria para sempre na unidade e todas as peças de reposição que eu já mencionei acima foi material recuperado, mas foi testado e tudo parecia bem, para o pequeno capacitor, posso encontrá-lo, se houver.
O transformador que mencionei anteriormente já possui um capacitor de 25v 3300uF e é um ótimo retificador de 30 A (parece um transistor de 4 pinos com um sinal como este: ~ ~ + está correto? Um retificador?) com cabos, perto do trânsito.
A luz é muitas vezes apagada na Indonésia, especialmente aqui no leste da Indonésia, nas Ilhas Mollucas.
Obrigado antes senhor. Ária
O desenho
A idéia visa garantir um suprimento ininterrupto de calor para a câmara de uma incubadora, independentemente da presença ou ausência de tensão da rede elétrica.

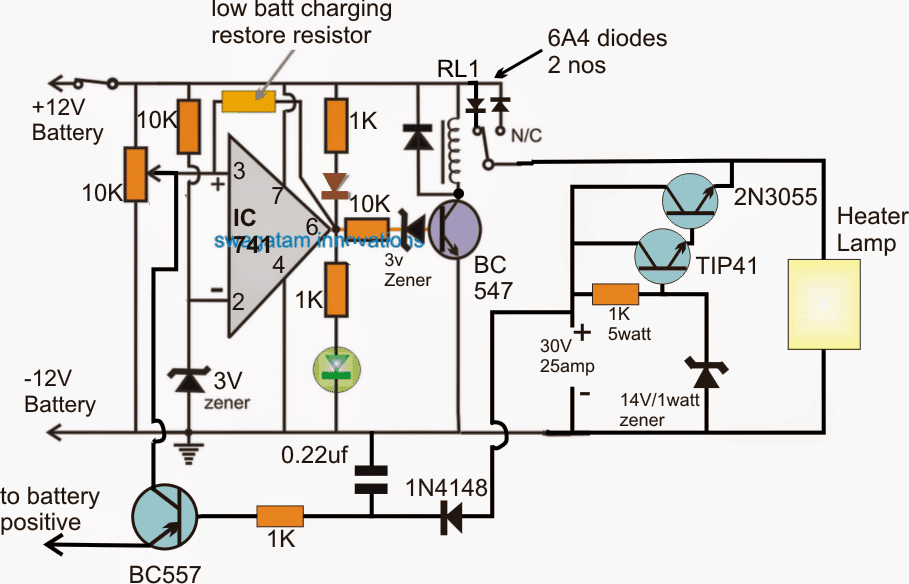

Referindo-se ao projeto anterior da lâmpada de incubadora de emergência proposta com circuito de carregador, podemos ver um projeto simples que consiste em um estágio regulador de tensão transistorizado que consiste em um BJT 2N3055 / TIP41 emparelhado de Darlington e um estágio de corte de tensão de baixa voltagem, opamp com baixa voltagem da bateria.
A entrada 30V DC indicada é derivada do transformador de 30V 25Amp acima mencionado, depois de retificada corretamente através de uma ponte retificadora e capacitor de filtro (3300uF).
A entrada alimentada é processada pelo estágio Darlington BJT e é atingida aproximadamente 14V através do emissor do transistor 2N3005 em um nível de corrente específico determinado pela resistência de 1k na base do transistor TIP41. Essa resistência pode ser aumentada ou diminuída para aumentar ou diminuir proporcionalmente a corrente do emissor do 2N3055.
A saída regulada acima é usada para alimentar a lâmpada do aquecedor da incubadora e também para carregar a bateria de 12V 60AH associada.
Como funciona o circuito
Enquanto a tensão da bateria estiver abaixo do nível ideal de carga total, o LED vermelho no pino 6 do opamp 741 permanece aceso e o LED verde permanece apagado.
A situação acima mantém o BC547 e o relé conectado desligados, permitindo que a tensão DC do emissor 2N3055 passe para a bateria através do contato N / C do relé e através do respectivo diodo de 6 A conectado ao N / C do revezamento.
Quando a bateria está totalmente carregada, o LED vermelho apaga, o LED verde acende, assim como o transistor e o relé BC547.
O contato do relé agora muda de N / C para N / O, cortando o suprimento de carga da bateria e evitando qualquer possibilidade de sobrecarregar a bateria.
A ação acima também permite que a tensão da bateria alcance a lâmpada do aquecedor através do contato N / O e o diodo em série no contato N / O.
No entanto, o cenário explicado tem um problema … aqui, a ação de alternar da rede elétrica para a bateria pode ser inibida enquanto a bateria estiver no modo de carregamento.
Como durante a fase de carregamento, a tensão da bateria estaria em algum lugar dentro do valor de carga total e baixo, mantendo os contatos do relé na posição N / C, o que, por sua vez, impediria a tensão da bateria. a bateria atinge a lâmpada do aquecedor.
Para corrigir o problema acima, um BC557 pode ser visto inserido, garantindo que toda vez que a rede falhe e o relé esteja em N / C, ele seja forçado a retornar à posição N / O e mantenha-o até o nível a bateria cai abaixo do nível predeterminado de baixa voltagem não segura.
