Neste post, aprendemos a fazer uma máquina de lavar simples usando um único motor e um mecanismo de eixo de came, de forma barata.
O conceito
As máquinas de lavar são dispositivos caros que podem não ser acessíveis para uma parte da população e também para os aldeões que podem até não ter acesso fácil a esses equipamentos. Uma versão caseira para o mesmo pode ser aprendida neste artigo.
Um mecanismo simples de máquina de lavar

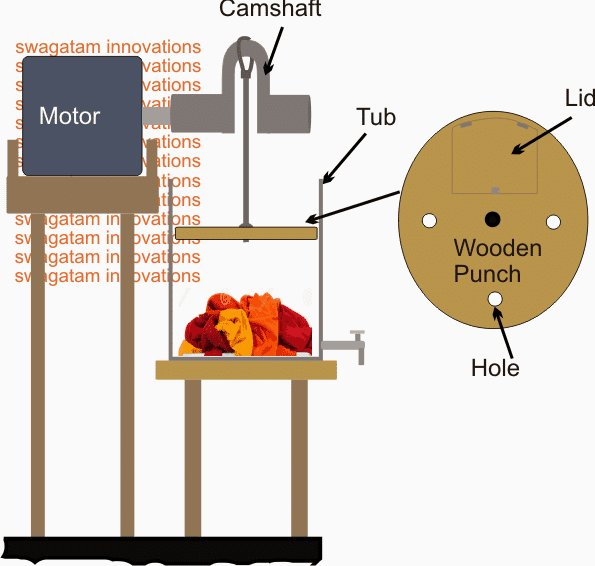

Uma abordagem bastante direta pode ser testemunhada no mecanismo de máquina de lavar caseiro mostrado acima, onde um mecanismo de motor/árvore de cames é usado para implementar uma ação lenta de perfuração ou martelar sobre as roupas que precisam ser limpas e lavadas.
O fuso do motor pode ser visto preso com uma árvore de cames e uma haste vertical com um punção de madeira.
O punção de madeira deve ser fixado dentro de uma cuba de plástico de modo que o diâmetro da punção seja um pouco menor que o diâmetro interno da cuba. Isso permite que o punção execute a ação de martelar suavemente dentro da faixa especificada.
Para facilitar a introdução das roupas, o furador de madeira possui uma tampa recortada em sua superfície, que funciona com dobradiça e trava.
As roupas são empurradas no fundo da cuba abrindo esta tampa para cima e depois inserindo as roupas pela abertura em direção ao fundo da cuba.
Em seguida, a quantidade necessária de água e detergente é derramada através desta tampa sobre as roupas.
Feito isso, a tampa é fechada e travada.
Finalmente, o motor é ligado para que a ação de punção lenta seja iniciada sobre a roupa.
O punção de madeira pode ser visto com um monte de furos perfurados, isso permite que a água entre e saia enquanto a ação de martelar está sendo realizada. A ação garante uma melhor limpeza devido a uma troca ativa e agitação de água/detergente sobre a roupa.
Nota: O motor deve ser integrado com uma caixa de engrenagens embutida para realizar uma ação de rotação (martelar) relativamente lenta e suave sobre a roupa.

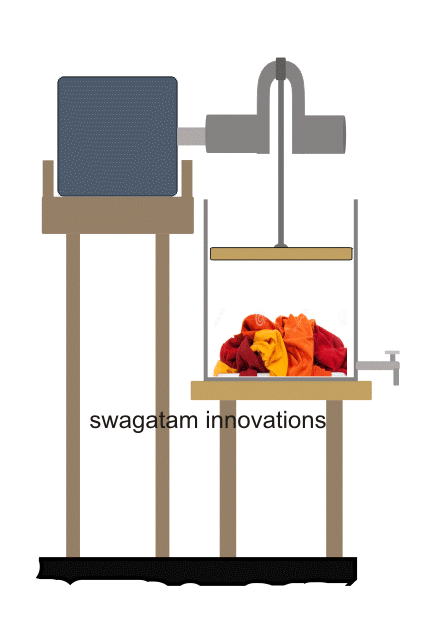

Simulando a operação da máquina de lavar
Uma simulação bruta para entender como fazer uma máquina de lavar simples e seu mecanismo.
