Circuito de aquecimento por indução movido a energia solar

Neste post, discutiremos um projeto de fogão / aquecedor de indução que pode ser alimentado a partir de uma tensão do painel solar. A idéia foi solicitada pelo Sr. Vamshee

As especificações técnicas

Meu nome é Vamshee e sou de Hyderabad, na Índia. Sou um pequeno empresário que procura promover e vender produtos da nova era no mercado.

Agora realmente interessado em recursos de energia renovável.

Depois de ler o seu blog e segui-lo por um tempo, eu realmente aprecio o seu interesse em ser contratado por mim, se você estiver interessado no projeto da panela de indução de painéis solares a um custo muito baixo (gostaria de apresentá-lo aos pobres) ajuda de esquemas do governo aqui no meu estado.

Especificações do que você estava procurando

Painel solar 180w

inversor sem transformador (construído dentro do fogão de indução)

Saída máxima do fogão de indução de 500W (tipo bobina)

Use para: aquecer água, leite, fazer uma refeição única em um dia.

Lamento se as especificações que eu lhe dei podem estar erradas, pois não sou de formação científica, mas apenas alguns cálculos lidos na Internet. então eu não tenho idéia sobre isso, mas eu só tenho o conceito e posso vender o produto.

Eu revi panelas de cozinha de 12v e coisas como o google, mas sem sucesso encontrei alguma solução.

Espero ouvi-lo em breve sobre este projeto e possibilitar falar sobre um futuro brilhante.

Felicidades

Vamshee

O desenho

De acordo com as especificações, uma saída de 500 watts deve ser obtida a partir de um painel solar de 180 watts, o que pode não ser viável no mundo prático, portanto, o parâmetro correto do painel solar para o sistema de aquecimento por indução solar proposto Deve ser de cerca de 600 watts ou 2. O painel de 180 watts em paralelo também pode ser testado para obter melhores resultados, no entanto, isso não será barato.

As especificações do painel podem ser de 30 a 44 V e a classificação do amplificador entre 20 e 10 amperes e exigirá um regulador de redução para reduzir a tensão aos níveis necessários para o circuito do aquecedor de indução.

Abaixo, você pode ver um circuito de aquecimento por indução adequado que usa uma topologia de controlador de meia ponte, o esquema é bastante simples e pode ser entendido da seguinte forma:

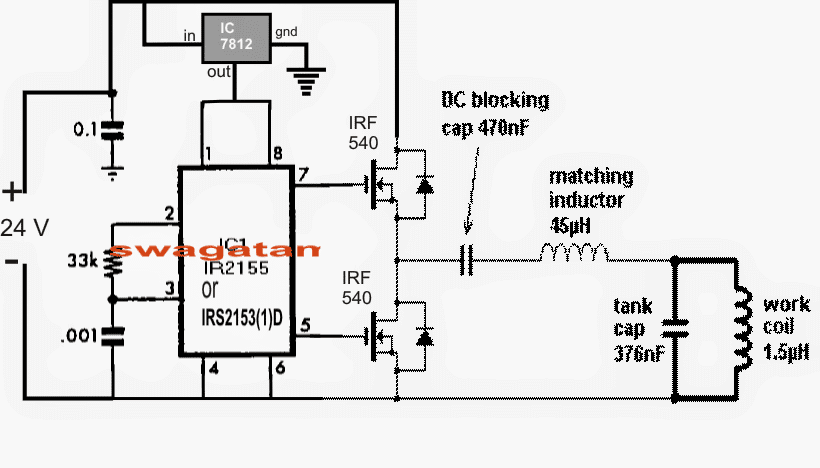

Diagrama de circuito

circuito de aquecimento por inducao movido a energia solar

O circuito é alimentado por uma fonte de 24 VCC, com uma corrente de até 15 amperes. Um regulador de tensão 7812 reduz a tensão de entrada para 12V para o controlador IC, que é um controlador IC de meia ponte IRS2153 padrão ou qualquer outro similar.

A saída push pull do IC aciona um par de mosfets que, por sua vez, enviam as oscilações para a bobina principal de trabalho do aquecedor de indução através de um capacitor de bloqueio DC e um indutor de impedância.

O capacitor de bloqueio evita que a corrente excessiva passe pela bobina de trabalho e para de danificar os mosfets enquanto o indutor garante que nenhum harmônico perturbador entre na linha e induza ineficiências no sistema.

Os capacitores do tanque de 376 nF são usados ​​para obter ressonância com a bobina de trabalho a uma frequência de aproximadamente 210 kHz, configurada pela rede R / C através dos pinos 2 e 3 do IC do controlador. A resistência de 33k pode ser variável para ajustar ou otimizar o efeito de ressonância.

O tamanho da bobina de trabalho

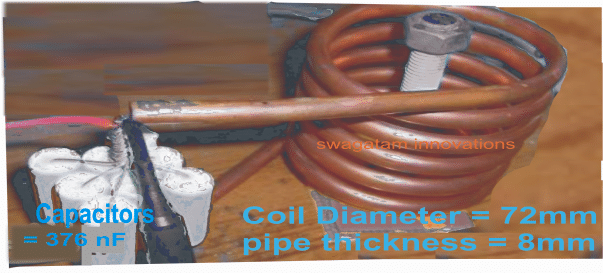

As dimensões da bobina de trabalho e a disposição do capacitor ressonante são fornecidas na imagem abaixo:

1590420812 699 circuito de aquecimento por inducao movido a energia solar

Buck Converter Especificações

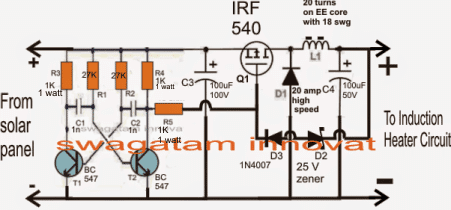

Com a ajuda do diagrama a seguir, um conversor buck pode ser construído para converter a alta tensão do painel nos 24V necessários para o aquecedor de indução:

1590420812 504 circuito de aquecimento por inducao movido a energia solar

T1, T2, juntamente com C1, C2 e os resistores associados, formam um multivibrador astável clássico (AMV) com uma frequência definida em torno de 30 kHz.

A volatilidade do painel é alimentada ao AMV anterior e oscila na referida frequência antes de alimentá-lo ao estágio de conversão gradual realizado usando um mosfet e um estágio de indutor associado ao diodo.

Durante os períodos de desligamento, uma quantidade equivalente de tensão é fornecida a partir de L1 dos EMFs a jusante que é adequadamente filtrada e fornecida ao circuito do aquecedor de indução conectado através dos terminais de saída.

O C4 garante que a tensão contratada convertida seja livre de ondas e ajuda a produzir um DC mais limpo para o circuito do aquecedor de indução.

Os 24 VCC regulados nas saídas podem ser alcançados mediante o enrolamento do número correto de voltas para L1 através de algumas tentativas e erros e também pela incorporação de D2, que estabiliza a tensão de saída nos níveis exigidos.
