Circuito Conversor de Temperatura para Tensão

O post explica um circuito conversor de temperatura para tensão simples usando o IC LM317. A ideia foi pedida por um dos dedicados membros deste blog.

Especificações técnicas

Eu tenho controlador de temperatura eurotherm TS200A. este é baseado em tiristor.

Isso exigia tensão de controle de 0-5V. Eu quero um circuito de controle de temperatura quando a temperatura é 25deg C a tensão é 0V. A temperatura reduz o aumento da tensão de controle de 0-5V.

Por favor, forneça o diagrama do circuito.

Obrigada.

O design

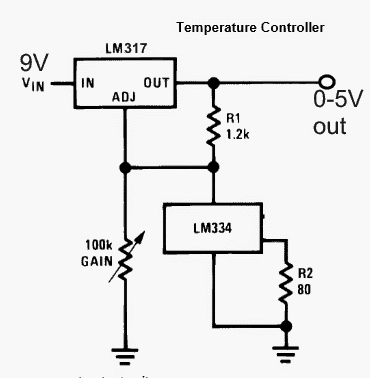

Um layout simples para o circuito conversor de temperatura para tensão proposto pode ser visto no diagrama a seguir.

IMG 6244721B422C5

O LM334, que é um chip sensor de temperatura de precisão, é configurado com outro circuito IC LM317 regulador de tensão de precisão, formando um circuito conversor preciso e linear de temperatura para tensão.

O potenciômetro de ganho e R2 podem ser ajustados e experimentados para alcançar a relação temperatura/tensão desejada.

De acordo com o pedido, a tensão precisa ser 0 a 25 graus C, isso pode ser feito criando uma atmosfera na temperatura especificada e, em seguida, ajuste o pote para obter 0V na saída.

Espera-se que o ajuste acima permita que a saída produza um incremento de 1 V para cada diminuição de 4,16 graus na temperatura em torno do LM334, isso também pode precisar de alguns ajustes.
