O artigo discute um circuito de bomba submersível de controle remoto simples que pode ser simplesmente configurado usando qualquer módulo de controle remoto padrão de 2 canais de 433 MHz.
A ideia foi solicitada pelo Sr. James Smith
Objetivos e Requisitos do Circuito
- Eu li muito do seu post e implementei-os com sucesso várias vezes.
- Agora eu quero um projeto para ligar e desligar meu motor monofásico submersível via controle remoto.
- No motor de arranque há um botão para ligar e um botão para desligar.
- O botão de pressão é pressionado apenas por 2 segundos e liberado e o motor está ligado.
- O mesmo para parar. O botão de pressão é pressionado por 2 segundos e o motor está DESLIGADO.
- Por favor, me ajude a fazer isso, pois estamos tendo problemas para subir e descer a escada do 7º andar ao térreo para apenas LIGAR e DESLIGAR o motor submersível.
- Se o circuito estiver pronto, vou apenas conectá-lo aos botões.
O design
Já testemunhamos o conceito básico de acionamento de uma bomba submersível usando uma implementação automática de “partida” e “parada” das chaves contatoras da bomba.
Neste circuito de bomba submersível de controle remoto também seguimos um conceito semelhante, mas em vez de sensores de água, aqui fazemos isso usando módulos de controle remoto e subsequente comutação momentânea de relés para iniciar os botões de partida e parada relevantes.

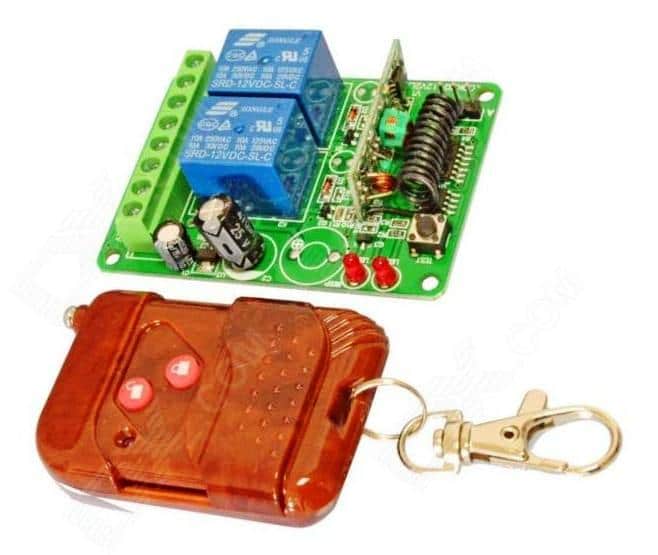

Para isso, podemos empregar módulos de controle remoto RF de 433 MHz de dois canais, que são extremamente precisos em seu funcionamento.
Eu recomendaria comprar esta unidade em vez de construir uma, porque são bastante baratas e facilmente acessíveis através de lojas eletrônicas online.
No entanto, se você estiver interessado em fazê-lo, poderá experimentá-lo adquirindo os chips recomendados para esses módulos de controle remoto, que também estão disponíveis em todos os varejistas eletrônicos on-line padrão.
Se você comprar as unidades prontas, basta configurar os contatos do relé com os botões de partida e parada submersíveis, conforme mostrado abaixo.
Para ser preciso, é o N/O e o pólo dos relés que precisam ser conectados através dos botões submersíveis.
Para identificar os contatos do relé da unidade receptora remota, pode-se ter a ajuda de um dos meus passados anteriores, que explicou como entender e usar relés em circuitos.
No entanto, como os botões de partida e parada do contator podem ser especificados para trabalhar com alta corrente de comutação, eles podem exigir estágios especiais de driver de relé de alta corrente para os botões individuais.
Portanto, a alimentação de disparo dos relés do receptor remoto precisa ser ainda mais integrada com os estágios do driver do relé de alta potência mencionados acima, conforme demonstrado na figura a seguir:

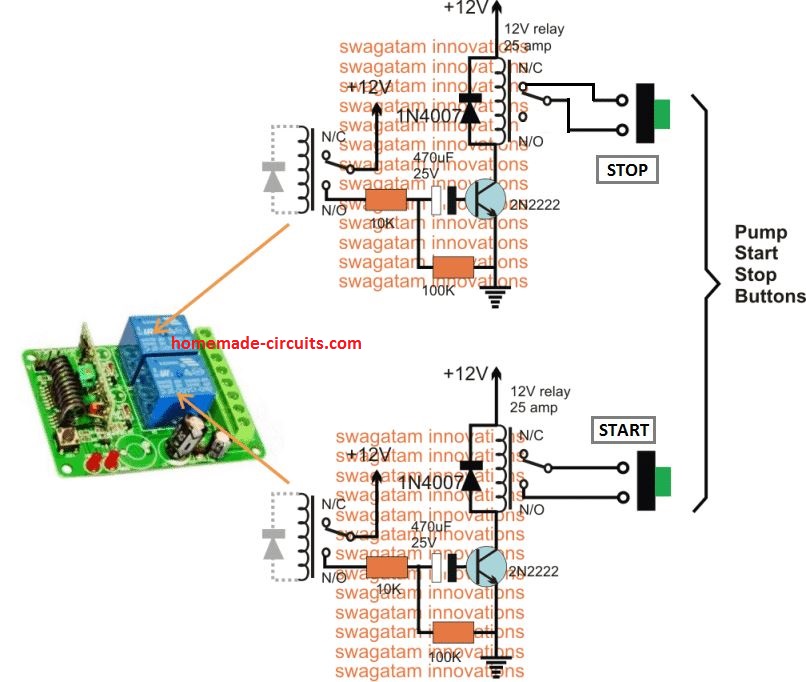

Diagrama de circuito
Os estágios do driver do relé mostrados no lado direito do diagrama são feitos configurando os drivers do relé do transistor com os respectivos relés de alta potência.
As bases dos transistores podem ser vistas conectadas com capacitores de alto valor em série, isso é para garantir que os relés permaneçam ativados apenas por alguns segundos, independentemente dos períodos de comutação dos relés do módulo de controle remoto, ou independentemente de quanto tempo o usuário mantém o botão do controle remoto pressionado.
O módulo receptor de controle remoto mostrado que consiste no circuito do receptor e nos dois relés precisará de alimentação de 12 V de uma fonte CC apropriada, como um adaptador CC de 12 V CA.
Este 12V também precisa ser configurado com os contatos do relé e os estágios do driver do relé também, para permitir a comutação de partida/parada controlada remotamente dos botões LIGA/DESLIGA submersíveis.

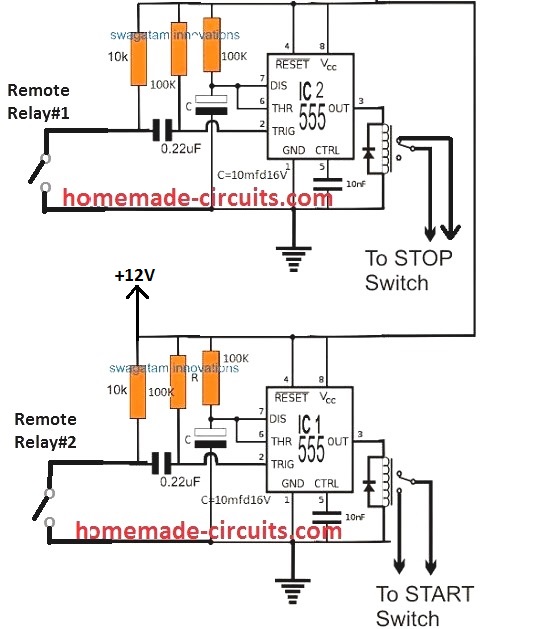

Usando monoestáveis IC 555
As operações de partida e parada submersíveis controladas remotamente explicadas podem ser implementadas com ainda mais precisão usando circuitos monoestáveis IC 555, conforme mostrado abaixo:
