Circuito de interruptor automático inteligente ultrassônico de ligar/desligar

Neste artigo, vamos construir uma chave liga/desliga automática inteligente usando o Arduino, que pode ligar ou desligar gadgets automaticamente ao detectar a presença de humanos nas proximidades através do conceito de ultra-som.

Vamos usar o módulo ultrassônico e o Arduino para detectar a presença humana que ativa os gadgets, como abajur ou ventilador de mesa.

Às vezes esquecemos de desligar as luzes ou o ventilador ao sair de casa, no meio de uma viagem; perceberemos que esquecemos de desligar “algo”. Isso é o suficiente para arruinar nossa alegre viagem. Mas alguns nem percebem; a energia é desperdiçada até voltarmos para casa.

Neste projeto estamos nos concentrando em gadgets que usamos com frequência, como abajures/ventilador de mesa e outros gadgets, onde nos sentamos e nos movimentamos com frequência. Deixar esses gadgets por um longo período pode levar a perda potencial de energia e dinheiro.

O design:

O coração e o cérebro deste interruptor automático inteligente de ligar/desligar usando Arduino é um módulo ultrassônico e arduino, respectivamente. O módulo ultrassônico detecta a presença de humanos, mas o módulo ultrassônico não consegue diferenciar entre um humano e um obstáculo como uma cadeira na frente da mesa. Portanto, para habilitar esse recurso, vamos definir uma distância limite entre o sensor e o humano.

A distância entre o sensor e um objeto diminuirá quando um novo obstáculo surgir entre eles como um humano. Se o Arduino detecta a distância entre dois objetos, o nível definido fica abaixo do valor limite e isso aciona o relé.

Quando a pessoa sai da faixa de limite, ela desliga o relé.

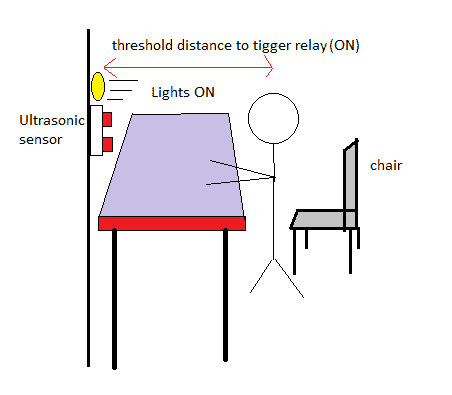

O diagrama acima ilustra o acionamento do relé na presença de humanos, uma vez que o Arduino detectou a distância abaixo do valor limite.

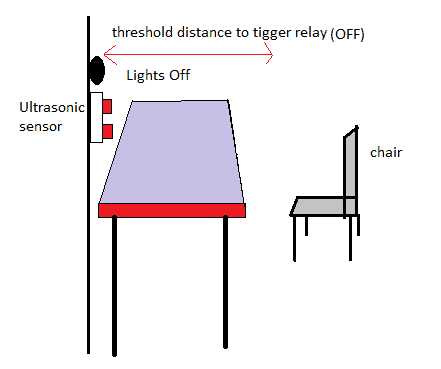

O diagrama acima ilustra que o relé é mantido desligado na ausência de humanos, pois o arduino continua detectando a distância acima do valor limite.

O programa é escrito de tal forma que mede a distância entre o sensor e o obstáculo em tempo real.

Os usuários precisam inserir o valor limite em centímetros antes de fazer o upload para o arduino.

Como funciona

Circuito de interruptor automático inteligente ultrassônico de ligar/desligar

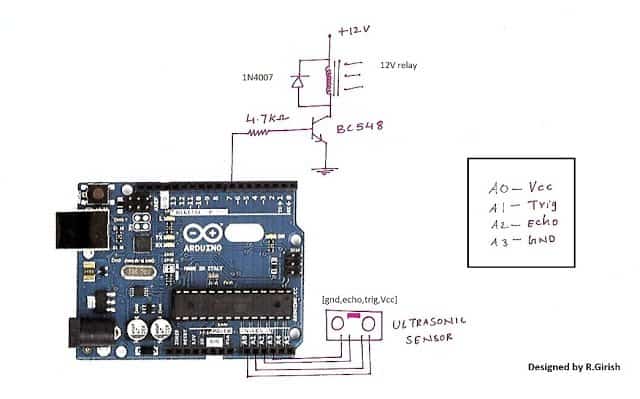

O sensor ultrassônico pode ser inserido diretamente nos pinos analógicos de A0 a A3, sensores voltados para fora, isso pode reduzir o congestionamento de fios durante a prototipagem do circuito.

NOTA: #PIN 7 é a saída para relé

//--------------------Program developed by R.Girish-------------------//
const int trigger = A1;
const int echo = A2;
int vcc = A0;
int gnd = A3;
int OP = 7;
long Time;
float distanceCM;
float distance = 15;  // set threshold distance in cm
float resultCM;
void setup()
{
pinMode(OP,OUTPUT);
pinMode(trigger,OUTPUT);
pinMode(echo,INPUT);
pinMode(vcc,OUTPUT);
pinMode(gnd,OUTPUT);
}
void loop()
{
digitalWrite(vcc,HIGH);
digitalWrite(gnd,LOW);
digitalWrite(trigger,LOW);
delay(1);
digitalWrite(trigger,HIGH);
delayMicroseconds(10);
digitalWrite(trigger,LOW);
Time=pulseIn(echo,HIGH);
distanceCM=Time*0.034;
resultCM=distanceCM/2;
if(resultCM<=distance)
{
digitalWrite(OP,HIGH);
delay(4000);
}
if(resultCM>=distance)
{
digitalWrite(OP,LOW);
}
delay(10);
}
//-----------------Program developed by R.Girish-------------------//

NOTA:

No programa substitua o valor 15 pela sua distância entre o sensor e a borda da mesa + 7 a 10cm.

distância de flutuação = 15; // define a distância limite em cm

Por exemplo: se a distância entre o sensor e a mesa for de 100 cm, adicione mais 7 a 10 cm e coloque o valor. Os valores estão em centímetros. Pode levar até 4 segundos para desligar o relé depois que a pessoa se afastou do alcance do sensor.
