O post narra um simples circuito controlador de nível de água usando um mecanismo de interruptor de boia. A ideia foi solicitada pelo Sr. tpraveenraj.

Especificações técnicas

Eu sou um amador eletrônico da área de software. Então eu tento com as coisas no fim de semana. Vi seu blog recentemente e gostei muito de testar esse circuito, e quando fui ao mercado vi o interruptor de bóia lá.

Posso ligar isso a este circuitoou então você pode me sugerir a maneira de usar isso, já que não precisamos nos preocupar com a corrosão e a passagem de correntes para a água usando este interruptor.

Obrigado por seus ótimos trabalhos, eles são realmente úteis para as pessoas como nós aprenderem.

O design

O circuito controlador de nível de água proposto por meio de interruptor de bóia é basicamente um sistema semiautomático onde a bomba é acionada manualmente por meio de um botão, uma vez que o nível de água atinge a borda do tanque, a operação é desligada automaticamente por meio de um interruptor de flutuação.

Referindo-se ao diagrama mostrado abaixo, as várias etapas e funções podem ser compreendidas com a ajuda dos seguintes pontos:

O lado esquerdo da imagem a mostra o tanque meio cheio de água junto com o mecanismo de boia e interruptor associado.

O mecanismo do sensor de flutuação

O mecanismo de flutuação consiste basicamente em um tubo plástico cilíndrico liso selado a água, preso ereto dentro da base interna do tanque de água.

Um flutuador de plástico à prova d’água envolve este tubo e é capaz de deslizar para cima/para baixo livremente em resposta ao nível de água dentro do tanque.

O flutuador feito de plástico flutua na superfície da água e é consequentemente empurrado para cima ou para baixo através do tubo de plástico dependendo se a água está sendo enchida ou consumida do tanque.

O flutuador também possui um ímã permanente embutido em sua superfície superior.

O tubo de plástico possui um conjunto de interruptor de palheta embutido na parte superior, localizado próximo à borda do tanque.

As duas contrapartes acima destinam-se a interagir uma com a outra quando a água atinge a borda superior do tanque.

Quando isso acontece, o ímã dentro do flutuador chega próximo ao interruptor reed, fechando seus contatos e, assim, fazendo com que os terminais do fio fiquem em curto nesses contatos.

O lado direito do diagrama é um circuito de trava transistorizado.

Quando o tanque está vazio e é necessário enchê-lo, o botão de pressão é pressionado manualmente.

Pressionar o botão trava a base do T3 e ativa o relé que liga o motor e o mantém nessa posição até que a água no tanque seja preenchida até a borda do tanque, onde o interruptor de bóia aciona o relé conforme discutido acima.

O reed switch encurta a conexão entre a base e o terra do T3, tornando o trinco inativo o que interrompe toda a operação.

O relé e o motor da bomba são assim desligados até que o botão de pressão seja pressionado novamente para o próximo ciclo.

C2, C3 certifique-se de que o circuito não seja ativado por distúrbios elétricos falsos ou espúrios.

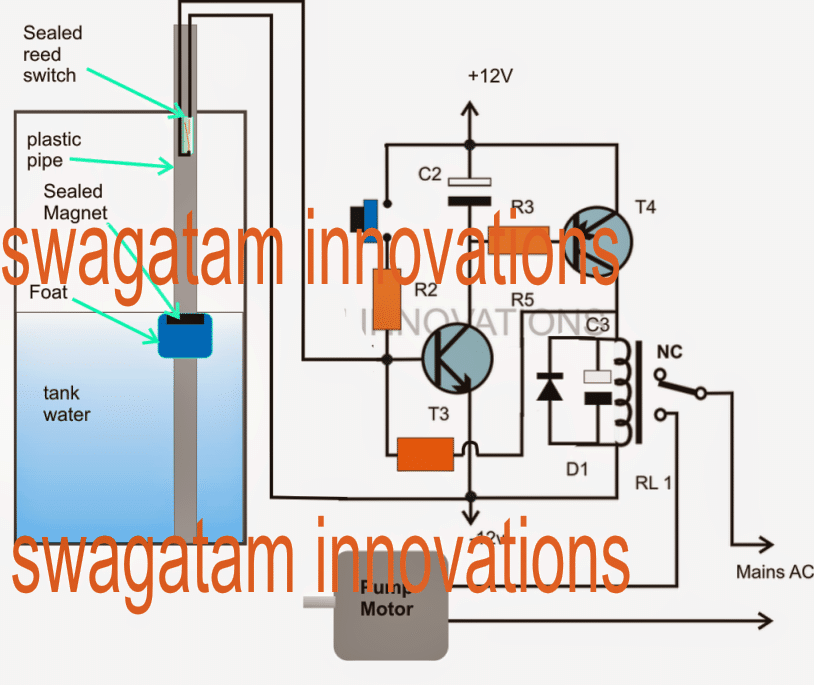

Diagrama de circuito

IMG 6242CB85CBCC7

Demonstração em vídeo:

video is-provider-youtube wp-block-embed-youtube wp-embed-aspect-16-9 wp-has-aspect-ratio">
YouTube video

Lista de peças para o circuito do controlador de nível de água do interruptor de boia

  • R2, R3 = 10k
  • R4 = 100k
  • C2, C3 = 100uF/25
  • VD1 = 1N4007
  • T3 = BC547
  • T4 = 2N2907
  • RL1 = relé de 12V, 30 amperes
  • interruptor = qualquer interruptor push-to-ON, tipo de interruptor de campainha

Usando chave flutuante pivotada

No conceito acima, aprendemos a usar um dispositivo de interruptor de boia, destinado a flutuar na água, subindo e descendo em resposta aos níveis de água no tanque.

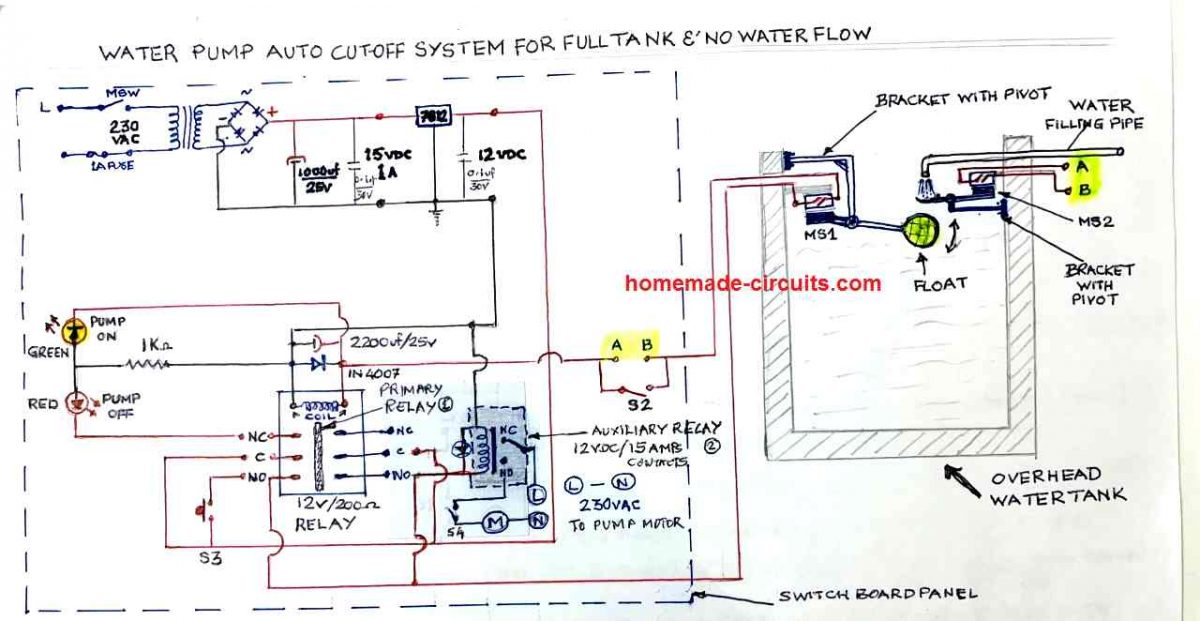

O conceito a seguir utiliza uma abordagem diferente, mas muito interessante, que faz uso de um flutuador que é girado na extremidade através de dobradiças e é posicionado na água de tal forma que sobe e desce usando a dobradiça giratória, em resposta à níveis de comedor. E durante o processo, ele ativa e desativa um dispositivo de comutação de palheta conectado, que por sua vez faz com que o motor da bomba LIGUE e DESLIGUE.

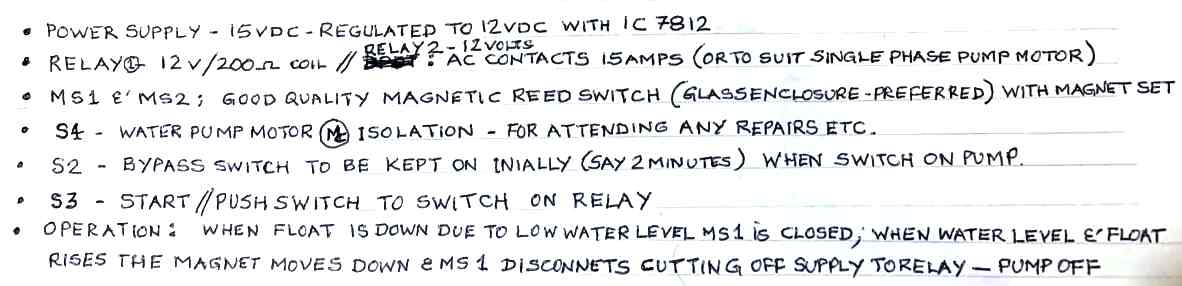

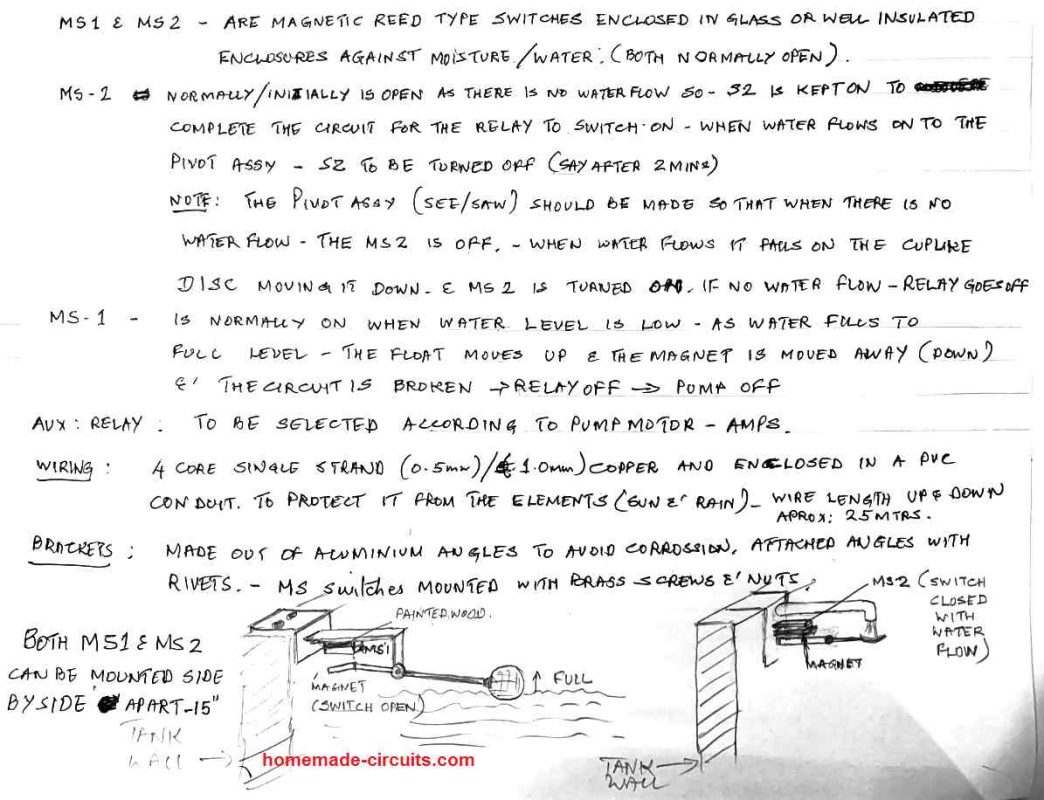

A ideia foi contribuída por um dos membros dedicados deste blog. As imagens a seguir explicam o funcionamento detalhado do sistema.

NOTA: O circuito também inclui uma proteção contra funcionamento a seco

IMG 6242CB866A42D
CIRCUITO CONTROLADOR DE NÍVEL DE ÁGUA CONTROLADO POR INTERRUPTOR FLUTUANTE 9
IMG 6242CB86A5C2D
CIRCUITO CONTROLADOR DE NÍVEL DE ÁGUA CONTROLADO POR INTERRUPTOR FLUTUANTE 10
IMG 6242CB8711A32
CIRCUITO CONTROLADOR DE NÍVEL DE ÁGUA CONTROLADO POR INTERRUPTOR FLUTUANTE 11
