O post detalha a construção de um projeto de 200 a 600 LEDs, usando LEDs paralelos em série para criar uma placa de sinalização alfabética. A ideia foi solicitada pelo Sr. Mubarak Idris.
Objetivos e Requisitos do Circuito
Eu preciso de uma luz LED piscando que mostre “BEM-VINDO A” piscando e depois “COLLEGE OF ENGINEERING” com base na minha estimativa aproximada, vou usar cerca de 696 LEDs, por exemplo, para “WELCOME TO” = 216 LEDs”COLLEGE OF ENGINEERING” 480 LEDs o nome bem-vindo e faculdade de engenharia vai virar o flop e estou pensando em conectá-los ao AC e usar apenas o relé para alternar entre “bem-vindo a” e “faculdade de engenharia”. espero ouvir de você senhor muito em breve e obrigado antecipadamente.
O design
Já discuti um artigo relacionado onde aprendemos como calcular LEDs de conexão em série e paralelo, neste post vamos incorporar o mesmo conceito e fórmulas para estimar os detalhes de conexão do projeto proposto de 200 a 600 LEDs para fazer o especificado placa de sinal de exibição.
Como os LEDs devem ser operados a partir de uma rede de 220V, após a retificação e filtragem, isso acabaria em um nível de 310V DC.
Portanto, teremos que configurar os grupos de LEDs de acordo com o nível DC mencionado acima. Para fazer isso, primeiro teremos que avaliar a queda direta total da série de LEDs que caberia confortavelmente dentro do limite de 310 V.
Vamos supor que os LEDs sejam classificados em 20mA / 3,3V, se dividirmos o valor de 3,3v por 310V, teremos:
310/3,3 = 93nos.
Isso implica que 93 LEDs podem ser conectados em série com a entrada 310 confortavelmente para obter uma iluminação ideal, no entanto, considerando uma possível situação de baixa tensão e para garantir que os LEDs continuem a brilhar mesmo em baixas tensões, podemos optar por 50% menos LEDs em série, ou seja, pode ser em torno de 46 LEDs.
De acordo com o pedido o letreiro de boas vindas precisa ter 216 LEDs, dividindo este 216 por 46 nos dá aproximadamente 5 strings, sendo 4 strings com cerca de 46 LEDs em série, enquanto a 5ª poderia ter 32 LEDs.
Portanto, agora temos 4 strings de 46 LEDs da série e 1 string com 32 LEDs, todas essas strings agora precisam ser conectadas em paralelo.
Mas, como sabemos, para permitir uma distribuição de corrente adequada pelas cordas e permitir uma iluminação uniforme, essas cordas de LED precisam ter resistores calculados em série com elas.
Cálculo do resistor limitador de corrente do LED
Isso pode ser calculado com a ajuda da seguinte fórmula:
R = Alimentação – Tensão total do LED FWD / Corrente do LED
= 310 – (46 x 3,3) / 0,02
aqui 310 é a tensão de alimentação CC após a retificação da alimentação de 220 V CA, 46 é o número total de LEDs, 3,3 é a tensão de operação direta de cada LED, 0,02 é a corrente em amperes para cada LED (20 mA) e 4 é o número de cordas.
Resolver o acima nos dá: 7910 ohms ou 7,9K, ou simplesmente um resistor padrão de 8k2 servirá.
a potência será = 310 – (46 x 3,3) x 0,02 = 3,164 watts ou simplesmente um resistor padrão de 5 watts fará o trabalho
o resistor de 5 watts acima de 8k2 precisará ser conectado a cada uma das cordas com 46 LEDs
Agora, para os 32 LEDs individuais, talvez tenhamos que seguir os procedimentos acima separadamente, conforme mostrado abaixo:
R = 310 – (32 x 3,3) / 0,02 = 10220 ohms ou 10,2 k ou simplesmente um padrão 10K fará o trabalho
a potência será 310 – (32 x 3,3) x 0,02 = 4,088 ou novamente 5 watts servirão.

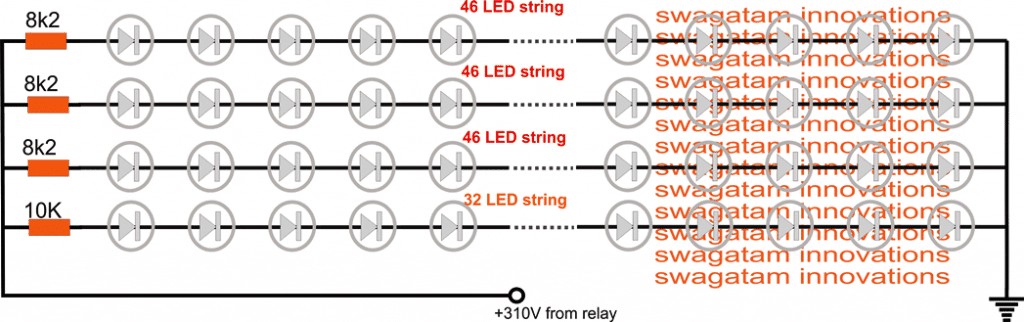

Diagrama de circuito
Através das fórmulas acima calculamos as conexões em série paralela com resistor para configurar um display de 216 LEDs, porém, as strings acima agora precisarão ser dispostas adequadamente na forma dos alfabetos, correspondendo à palavra “BEM-VINDO”. Isso pode exigir algum esforço e pode ser um pouco demorado e pode exigir alguma paciência e habilidade.
Para o segundo grupo de LEDs composto por 696 LEDs, o processo será bastante semelhante. Primeiro dividimos 696 por 46, o que nos dá cerca de 15,13, o que significa que 14 strings podem ser configuradas com uma série de 46 LeDs e uma string com 52 LEDs… a frase “FACULDADE DE ENGENHARIA”.
Os valores do resistor para as 46 cadeias de LEDs podem ser calculados nas seções acima, enquanto para os 52 LEDs, pode ser feito conforme abaixo:
R = 310 – (52 x 3,3) / 0,02 = 6920 ohms ou simplesmente um resistor padrão de 6k9 pode ser usado.
a potência será = R = 310 – (52 x 3,3) x 0,02 = 2,76 watts ou 3 watts
A explicação acima nos fornece as informações sobre como construir qualquer projeto baseado em 200 a 400 LEDs para placas ou placas de sinalização usando tensão de rede sem a necessidade de um transformador.
Agora, para permitir que os dois conjuntos de grupos de LEDs pisquem alternadamente usando um relé, o seguinte simples pisca-pisca IC 555 pode ser usado:

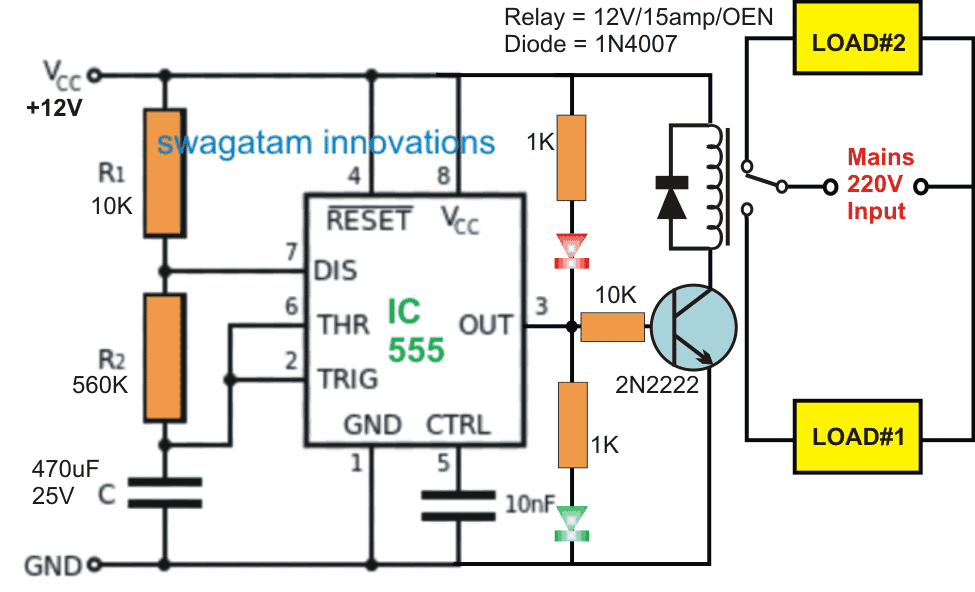

O circuito do pisca-pisca LED
R1, R2 e C podem ser ajustados adequadamente para obter a taxa de intermitência desejada nas 200 a 400 strings de LED conectadas. O relé não precisa ser de 15 amperes, conforme indicado no diagrama, pode ser qualquer tipo de relé comum de 12v 400 ohms e 5 amperes
