Neste artigo, aprendemos sobre um circuito simples de trava de porta com controle remoto infravermelho que pode ser usado para travar portas com segurança por meio de frequências IR exclusivas e infalíveis.
O circuito de travamento de porta com controle remoto infravermelho proposto pode ser usado para travar sua porta principal, portão, porta de garagem, loja ou qualquer entrada que possa precisar de um travamento interno infalível através de um sistema de controle remoto.
Como funciona

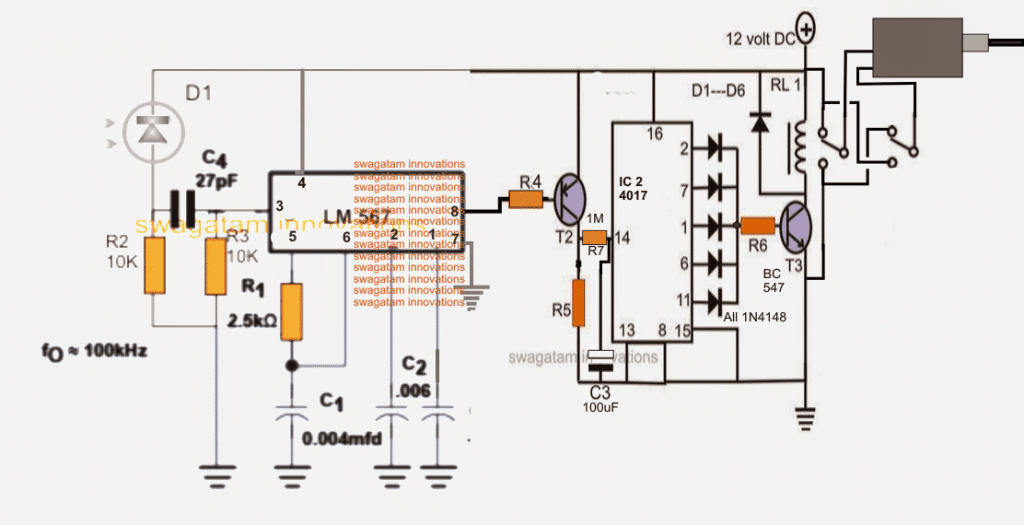

O diagrama acima mostra um projeto de receptor remoto baseado em IR simples, em que o IC LM567 forma o decodificador de frequência IR enquanto o IC 4017 forma o estágio de flip-flop.
D1 é um sensor de fotodiodo que converte a frequência IR do transmissor IR em uma tensão pulsante correspondente em R2.
Esta tensão pulsante é detectada e reconhecida pelo pino3 do IC LM567, se a frequência do pulso corresponder à frequência fixa do IC ele ativa instantaneamente seu pino de saída8 com um pulso lógico baixo.
A frequência IC é fixada selecionando R1/C1 apropriadamente, que se torna o código exclusivo desse sistema de controle remoto específico. Qualquer valor entre 10 Hz a 500 kHz pode ser definido usando esses componentes de temporização RC do IC.
Quando uma frequência correspondente é detectada em R2, o pino8 do LM567 é renderizado com um sinal baixo.
Isso aciona o BC557 conectado enviando um pulso positivo para o pino 14 do IC 4017.
Pin14 sendo o pino do relógio do IC 4017 gera um deslocamento alto resultante em suas saídas mostradas, dependendo do status inicial, um sinal alto ou branco é criado na base do estágio do driver do relé BC547 conectado.
Isso permite que o relé alterne sobre a respectiva posição forçando o dispositivo solenoide em direção a uma posição de travamento ou destravamento.
C3 é introduzido propositalmente para retardar a resposta da alternância do relé, isso implica que o transmissor remoto precisará ser pressionado por alguns segundos para implementar os procedimentos de bloqueio/desbloqueio acima. Isso garante que um intruso ou um hacker não seja capaz de influenciar o Rx através de um dispositivo gerador de frequência variável/varrendo.

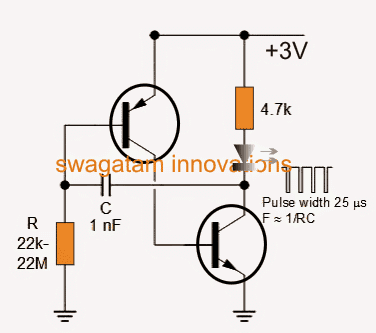

O Circuito Transmissor IR
A imagem a seguir ilustra o monofone do transmissor IR para a unidade RX acima, que se torna o monofone do controle remoto para travar ou destravar a porta.
O Tx acima é um oscilador de dois transistores baseado em RC simples, que pode ser aplicado como o monofone remoto Tx para o circuito de trava de porta IR proposto.
O 3V é aplicado através de um interruptor de botão ativando os pulsos através do diodo IR em direção ao fotodiodo do circuito Rx explicado acima.
Neste circuito Tx também os componentes R e C devem ser selecionados de modo que a frequência transmitida corresponda exclusivamente à frequência definida do circuito Rx.
As fórmulas relevantes podem ser estudadas no seguinte artigo
