O post explica um simples interruptor automático ativado por escuridão para as luzes da cabeça do carro e os DRLs, iniciados pelos gatilhos de ignição. O circuito ajuda a economizar energia da bateria e evita o desperdício desnecessário de energia. A ideia foi solicitada pelo Sr. Vladnemir.
Especificações técnicas
Eu gostaria de construir um interruptor para dirigir as luzes do carro.
Quero usar par HID (2x35W) e DRL 2×8(LED 1W por diodo)
Tudo deve ser sensível à luz ambiente e funcionar apenas com a chave na ignição (sentido chave +6V).
Obrigado
Projetando o Circuito
O projeto solicitado de um circuito de lâmpada de cabeça dupla acionado por ignição e ativado por escuridão pode ser facilmente feito usando o onipresente IC 555.
Conforme mostrado na figura abaixo, todo o circuito consiste em dois estágios exatamente idênticos compostos por dois IC 555 configurados como comparadores.
Os LDRs são usados para detectar as condições de luz ambiente e suas intensidades de deterioração. R1 em ambos os circuitos são ajustados de modo que os respectivos ICs atinjam limites de detecção de luz específicos, dependendo da preferência do usuário.
Por exemplo, o R1 esquerdo pode ser ajustado de tal forma que o relé seja acionado apenas quando o sol começar a se pôr, enquanto o lado direito R1 pode ser ajustado de forma que seu relé seja ativado apenas quando estiver completamente escuro.
Enquanto os níveis acima não atingirem, o pino 2 dos CIs pode receber um potencial de terra que mantém os pinos 3 correspondentes em alto, inibindo assim as ativações do relé.
Assim que os respectivos limites são ultrapassados, o pino2 passa para alto via R1, consequentemente o pino3 fica baixo permitindo que o relé seja ativado e ilumine as lâmpadas relevantes conforme sugerido pelo solicitante.
Pin4 que é a entrada de reset dos CIs são integrados ao positivo de ignição do veículo para que o circuito responda com as ações acima apenas quando o carro ou o veículo estiver sendo usado e não enquanto estiver estacionado ou não em uso.

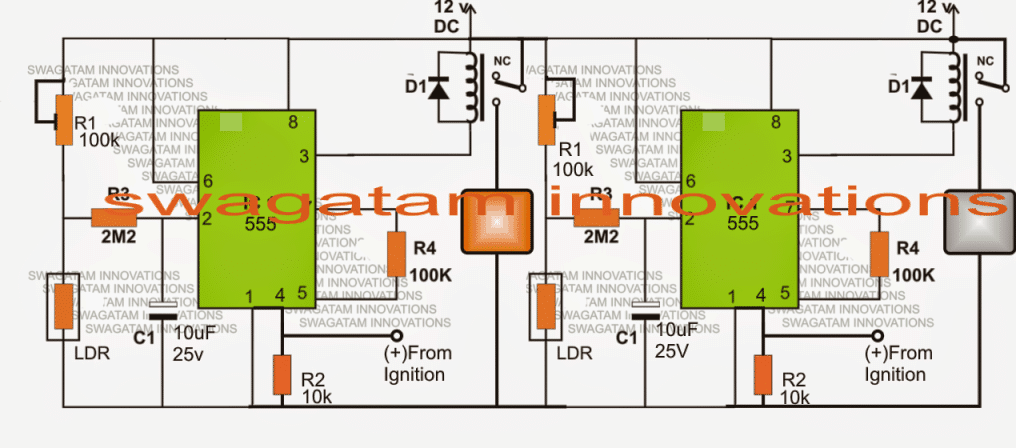

Diagrama de circuito
O diagrama acima indica como a lâmpada de cabeça de carro ativada pela escuridão proposta e o circuito DRL podem ser construídos usando alguns estágios IC 555
