Normalmente, todas as lâmpadas de piscas de carros têm cerca de 12 a 20 watts, que são tradicionalmente tipos de lâmpadas incandescentes e produzem intensidades de luz muito mais baixas em comparação com as luzes LED. Aqui aprendemos como essas lâmpadas podem ser substituídas por lâmpadas LED para carros de alta eficiência e alta intensidade.
Projeto de lâmpada LED para carro

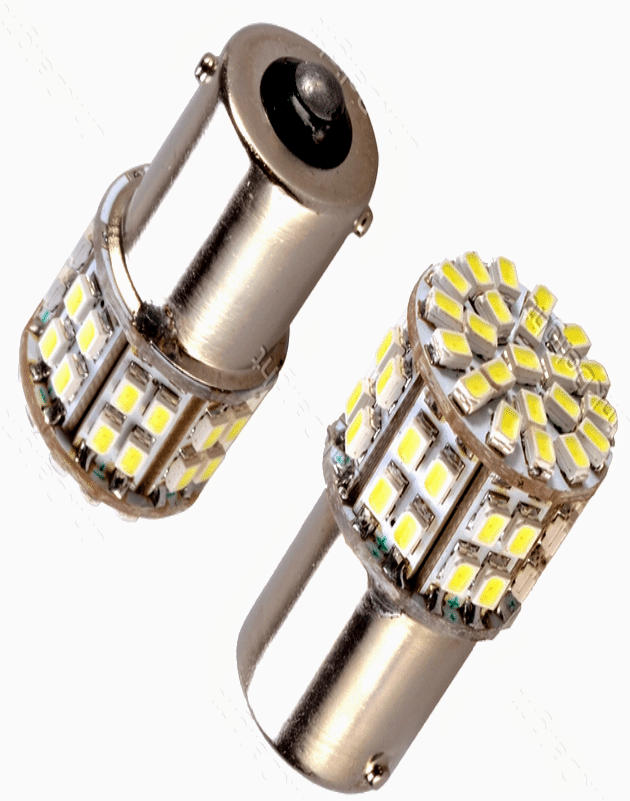

A imagem abaixo mostra o que poderia ser uma lâmpada LED de carro diretamente substituível sobre o suporte existente.
Ele mostra um arranjo de aparência decente de LEDs SMD pequenos e planos em um padrão circular para permitir a distribuição ideal de luz através do refletor traseiro fechado.
O LED usado aqui são os LEDs 3020 SMD, esses minúsculos diodos emissores de luz são idênticos aos LEDs comuns de 5mm com suas especificações, porém se compararmos suas intensidades de luz, a diferença testemunhada parece ser enorme, onde o 3020 vence facilmente por um excelente margem, é por isso que esses LEDs são muito preferidos no lugar dos LEDs comuns de 5 mm hoje em dia.
As especificações técnicas dos LEDs 3020 são:
- Tensão direta: 3 a 3,2V
- Corrente direta: 30mA ideal
- Eficiência luminosa: 100-110lm/w
- Tamanho: 3,0×2,0x1,3mm
- Duração: 50.000 horas
Construção
Na imagem acima, podemos ver os LEDs montados sobre pcs de tiras de PCB, lado a lado de uma maneira calculada particular.
Os PCBs verticais são 7 em números e possuem 4 LEDs em cada tira.
Uma placa de circuito impresso circular composta por 22 LEDs pode ser vista posicionada sobre a estrutura vertical da placa de circuito impresso.
Os PCBs verticais, portanto, incluem 7 x 4 = 28 nos de 3020 LEDs, enquanto o PCB circular monta 22 nos de LEDs, dando um total de 28 + 22 = 50 LEDs
Esses 50 LEDs são conectados para formar 12 strings de 4 LEDs cada, e uma única string de 2 LEDs.
Cada uma das 12 cordas deve ter seu próprio resistor em série individual (SMD) cujo valor pode ser em torno de 55 ohms 1/4 watt.
A única cadeia de 2 LEDs deve associar um resistor separado de 250 ohms, 1/4 watt.
Esses resistores atuam como limitadores de corrente para proteger os LEDs das flutuações de tensão do alternador do carro e também ajudam a manter o nível de iluminação em todos os grupos de LEDs o mais uniforme possível.
Os resistores podem ser instalados na parte traseira das tiras de PCB.

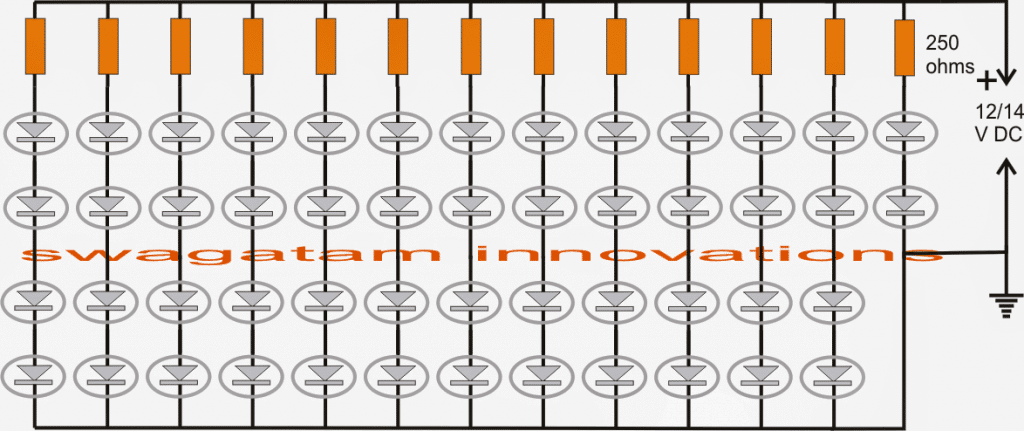

O diagrama de circuito para a lâmpada LED de carro simples proposta é mostrado abaixo:
Diagrama de circuito
