Circuito de Lâmpada Noturna com Controle Remoto

O post explica um circuito temporizador de lâmpada noturna controlado remotamente baseado em IR simples. A ideia foi solicitada pelo Sr. Raj Kumar Mukherji.

Especificações técnicas

Forneça os valores dos componentes e o circuito modificado se:

uma. a o circuito é feito para trabalhar a partir de 4,5 volts ou 5 volts
b. o relé é substituído por um LED de 5 mm
c. o circuito é acionado por TSOP1738
d o tempo de atraso é definido para 2 minutos no máximo

Isto é para uma pessoa idosa na minha localidade. Ele quer uma luz portátil de baixo custo que ele ligaria
remotamente por um breve período à noite e a luz seria desligada automaticamente. Ele tem que se levantar à noite para beber água etc e ele não quer que uma lâmpada noturna fique acesa a noite toda ou que opere uma da rede elétrica. A melhor ideia que me veio à mente é usar o circuito temporizador transistorizado em combinação com um TSOP1738 e usar 2 ou 3 células AA.

Obrigado e cumprimentos,
Raj Kumar Mukherji

IMG 624485A54F3AC

O design

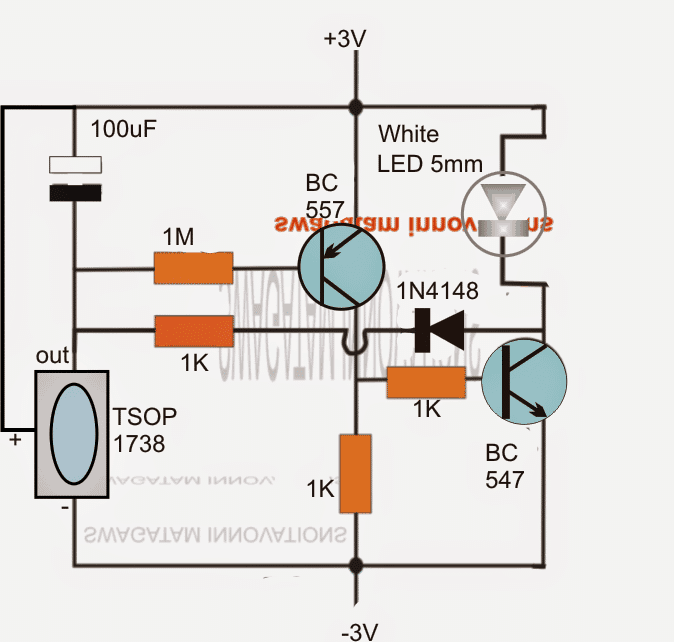

O circuito do temporizador da lâmpada noturna remota proposto pode ser visualizado no diagrama acima e entendido com os seguintes pontos:

O sensor IR TSOP1738 responde a um sinal IR de entrada de um aparelho IR adequado, como um controle remoto de TV ou similar, e produz uma baixa lógica em seu pino rotulado como “saída”. O sinal Tx direcionado pode ser momentâneo, provavelmente por uma fração de segundo para iniciar a resposta de disparo no circuito.

A ação acima carrega instantaneamente o 100uF e também liga o BC557. Isso liga o BC547 e o LED de forma correspondente.

A carga armazenada mantém a posição ligada por um determinado período de tempo determinado através dos valores selecionados do capacitor de 100uF e do resistor de 1M. Estes podem ser alterados, experimentados para adquirir qualquer atraso de tempo desejado para o período de iluminação do LED.

O 100uF começa a descarregar lentamente através do resistor de 1M e da base/emissor do BC557 até ficar muito baixo para os transistores manterem a condução, o LED consequentemente também é desligado assim que o tempo determinado pelo RC terminar.

O diodo 1K e 1N4148 garante uma descarga completa do capacitor de temporização 100uF cada vez que o LED é desligado, para que o novo ciclo possa iniciar com um capacitor descarregado corretamente, para executar atrasos de tempo consistentes, com erros mínimos.

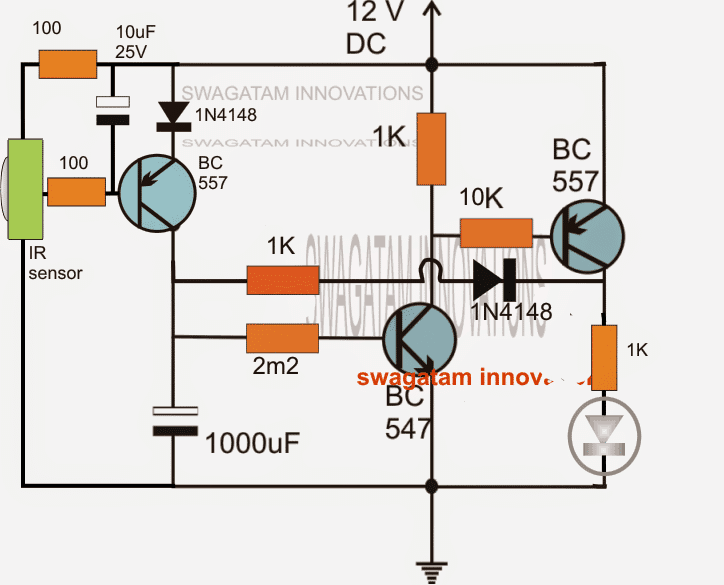

O design acima pode ser atualizado conforme mostrado abaixo para obter uma resposta aprimorada:

IMG 624485B22E744
