Como fazer um poderoso circuito de interferência de sinal de RF

O post descreve um circuito de interferência de sinal de RF caseiro simples que pode ser usado para bloquear qualquer sinal de RF dentro de um alcance radial de 10 metros. A ideia foi pedida por um dos leitores interessados ​​deste blog.

Especificações técnicas

Eu não sou um grande interesse comercial, mas preciso de um circuito que não apenas me ajude, mas eventualmente seja bem-vindo por quase todos agora vivos.

Estou precisando de um circuito que irá bloquear RFsignals. Percebo que os bloqueadores são ilegais quando interrompem a comunicação do celular e o empreendimento comercial. Estou apenas procurando bloquear (1.) dispositivos de assédio controlados remotamente e (2.) spyware dentro dos limites da minha propriedade. Faixa de interferência limitada a cerca de uma área de 25′ x 25′.

Há uma comunidade crescente de vítimas de assédio eletrônico. Todos nós experimentamos uma invasão de nossas vidas/finanças pessoais e conversas privadas, e às vezes somos fisicamente perseguidos e atacados.

Devido à natureza do assédio eletrônico, levará tempo para que a justiça e a proteção alcancem e resolvam o problema. Quanto à eletrônica, alguns circuitos para controlar o uso indevido de fluxo e solda estão muito atrasados ​​no mercado.

Até agora, a maior parte do interesse foi colocada em projetos de invasão e abuso, como os contidos em muitos sites diferentes

Eu não sou muito habilidoso em eletrônica, e só chego a isso em legítima defesa. Sou autodidata e posso seguir um esquema e concluir um projeto, e estou lentamente adquirindo compreensão da teoria subjacente.

Por favor, informe sobre seu interesse em ajudar e suas necessidades financeiras. Estou ansioso para ouvir de você.

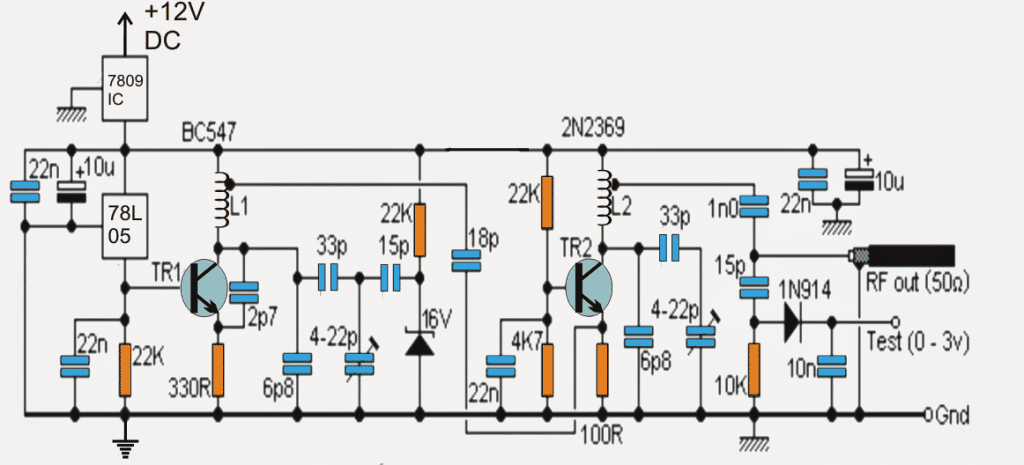

Diagrama de circuito

IMG 62448EF84088D

Introdução

Um circuito de interferência de sinal de RF simples pode ser visto no diagrama acima, que pode ser capaz de bloquear todos os tipos de sinal de RF dentro do alcance de 5 a 10 metros.

O circuito pode ser adaptado a qualquer frequência desejada a ser bloqueada simplesmente usando diferentes conjuntos de L1/L2 e ajustando os trimmers de 22pF de acordo.

A frequência que pode ser bloqueada usando este circuito pode estar bem na faixa de 50 MHz a 1 Ghz, no entanto, torná-lo compatível com frequências acima de 500 MHz pode ser muito complexo e os parâmetros muito críticos devido ao fato de que frequências mais altas exigem interconexões mais curtas e podem envolvem outros problemas de estabilidade.

O projeto atual pode ser usado para bloquear estações de rádio FM situadas a uma distância radial de 40 metros ou até mais.

O circuito do jammer de sinal de RF proposto é basicamente composto por dois estágios distintos:

Estágios do Circuito RF

O que compreende T1 e as partes associadas formam o estágio oscilador de RF, enquanto o outro estágio consiste em T2 e as partes complementares para amplificar e transmitir as oscilações de baixa tensão de T1 para o ar.

Os sinais de portadora de RF fortes acima transmitidos por T2 podem ser modulados apropriadamente com qualquer frequência externa, como um áudio ou fala, alimentando o sinal através do terminal indicado como “Teste”.

O circuito é altamente estável e não vacila com tensões de alimentação de entrada variáveis ​​devido à presença do regulador de tensão 78L05 na base de T1 que prende a base de T1 com uma corrente de polarização constante, garantindo que as oscilações criadas pelo estágio T1 permanece muito estável e consistente.

O recurso acima é perfeitamente complementado pelo estágio T2 que aceita as oscilações do estágio T1 e amplifica e transforma os sinais com corrente muito mais alta para que os sinais possam viajar por distâncias radiais maiores no ar.

No entanto, para implementar uma transmissão ideal dos sinais, uma antena de impedância de 50 OHM deve ser usada com a saída do circuito.

Esta poderia ser qualquer antena yagi dipolo de alumínio comum. Um simples fio flexível medindo cerca de um metro também serviria, mas reduziria a força de transmissão em cerca de 60%, tornando a unidade muito ineficiente no que diz respeito à faixa de transmissão.

Como aumentar a ressonância

O desempenho do jammer de RF pode ser altamente aprimorado ajustando as predefinições para produzir ressonância de pico. Isso pode ser feito com os seguintes pontos:

  1. Conecte um voltímetro de 0 – 10V DC entre o ponto “teste” e a linha de aterramento.
  2. Ajuste o aparador de 22p do lado direito de forma que o medidor leia em torno de um máximo de 3V no medidor.
  3. Isso pode perturbar a frequência inicial do sistema que você definiu para o propósito de interferência.
  4. Então volte para o aparador de 22p do lado esquerdo e ajuste-o novamente para definir a frequência desejada de volta ao lugar.

Seu pico de ressonância para o circuito está definido agora e você pode esperar a máxima eficiência dele.

Especificações da bobina de interferência de RF

Para tornar o jammer de RF compatível com outras frequências, as bobinas L1 e L2 devem ser encurtadas em termos de número de voltas e/ou também do diâmetro…

Os trimmers adjacentes também podem ser ajustados para obter uma resposta ideal do circuito do jammer ou até que um bloqueio perfeito seja alcançado através do circuito.

Um PCB de boa qualidade e bem projetado é estritamente recomendado para construir o circuito de interferência de RF

Para interferência em transmissões FM padrão dentro de um alcance de 50 metros, L1 e L2 podem ser construídos conforme indicado nas seguintes imagens:

IMG 62448EF9AE7B1

Bobina de RF gravada em PCB

A imagem acima mostra a construção L2 usando um fio de cobre super esmaltado de 7 voltas, 1mm com um diâmetro de aproximadamente 5 a 6mm (interno)….veja como a torneira é extraída da extremidade relevante da bobina.

IMG 62448EF9D975C

A imagem a seguir mostra como o L1 pode ser projetado gravando as faixas no próprio PCB ou o mesmo pode ser construído usando pedaços de fios de diodo, conforme explicado neste circuito FM sem fio MIC

Lista de peças

TR1 = BC547

TR2 = 2N2369

restantes são fornecidos no diagrama.
