Circuito de lastro regulável IC único

O post explica um circuito de lastro simples de 25 a 36 watts que pode ser usado para todas as aplicações de tubos fluorescentes dentro da faixa alocada.

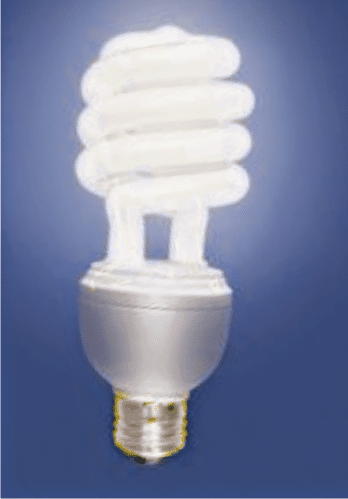

circuito de lastro eletrônico com recurso regulável

O circuito do reator eletrônico fluorescente proposto pode ser entendido através da seguinte discussão:

O estágio do pré-aquecedor

O estágio de meia ponte que compreende os dois mosfets é acionado pelo IC para iniciar o pré-aquecimento necessário dos filamentos do tubo e para iluminar completamente o tubo.

Uma partida instantânea é facilitada pela presença de RVCC1 e RVCC2, fornecendo a corrente de partida necessária para a linha positiva do circuito.

O Circuito da Bomba de Carga

Enquanto isso, a seção de bomba de carga feita por CSNUB, DCP1 e DCP2 assume o controle da situação enquanto o IC começa a oscilar.

LRES e CRES formam o circuito tanque ressonante e são responsáveis ​​por gerar uma alta tensão para as funções de transição úteis para a ignição do tubo. Também ajuda a fornecer uma filtragem passa-baixa destinada à ação dimerizável do tubo.

Você também testemunharia um CDC de capacitor de bloqueio CC destinado a manter a corrente da lâmpada em um potencial CA, o que é importante para evitar a fusão de mercúrio e o escurecimento da lâmpada nas extremidades como resultado. O recurso garante maior vida útil da lâmpada com grandes intensidades.

LRES:A,B são os enrolamentos secundários dentro da bobina ressonante que são incluídos para o pré-aquecimento ideal dos filamentos e também para implementar as ações dimerizáveis ​​em destaque.

Também permite o uso de um único resistor RCS para a detecção de corrente necessária, extraindo uma fonte de corrente isolada da fonte de filamento. Esta corrente detectada através do RCS é aplicada à pinagem DIM do IC através de um loop de feedback feito por um resistor, rede de capacitores: CFB e RFB.

O palco mais escuro

A rede de escurecimento inclui um controle de potenciômetro que essencialmente fornece uma tensão de referência variável para o pino DIM do IC permitindo o escurecimento da lâmpada para qualquer nível desejado manualmente.

RLMP1 e RLMP2 estão posicionados para detectar a presença da lâmpada que pode ser utilizada na saída.

Assim que a conexão da lâmpada é detectada por este estágio, o circuito inicia as funções discutidas acima, iluminando instantaneamente o tubo até sua intensidade ideal.

Garantindo 100% de ignição

Além do acima, o IC IRS2530D possui alguns recursos embutidos excelentes, como ignição 100% garantida do tubo conectado e uma iluminação constante e sustentada do tubo, mesmo sob condições de baixa tensão da entrada da rede elétrica. Além disso, todos estes são alcançados usando um número muito pequeno de componentes.

Graças a Retificador Internacional por nos fornecer o circuito de lastro eletrônico de chip único discutido.

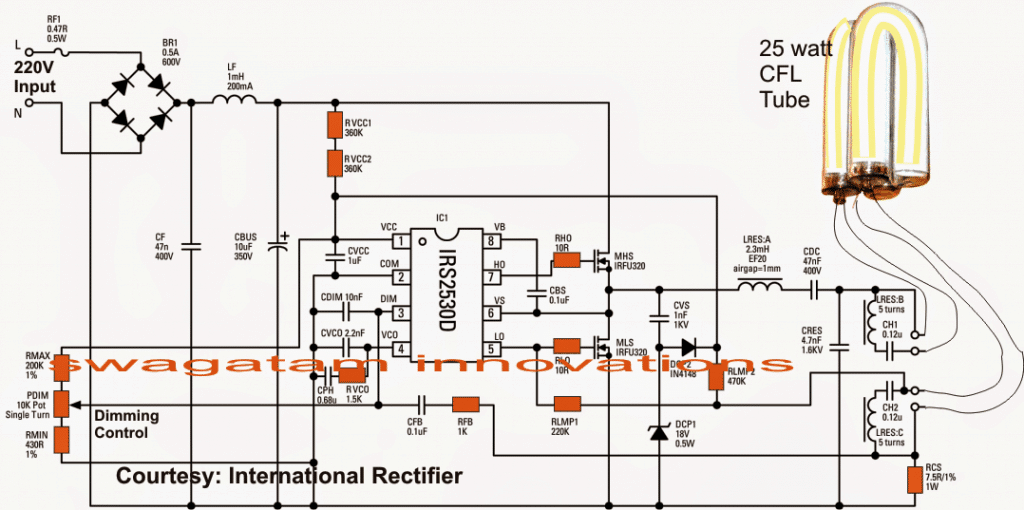

Diagrama de circuito
