O post explica um circuito simples de lastro fluorescente de 20 watts usando um único chip FAN7711 da Fairchild semiconductor.
O circuito de lastro fluorescente de 20 watts operado a 220V proposto é construído em torno de um tanque ressonante LCC e uma rede de meia ponte.
Implementando a comutação de tensão zero
As principais características e operações podem ser compreendidas com a seguinte explicação:
Para executar uma comutação em tensão zero (ZVS) através do circuito inversor meia ponte, o LCC passa por uma operação de alta frequência além da frequência ressonante, fixada pelas componentes L, Cs, Cp e RL onde RL é o equivalente a impedância das lâmpadas, e também crucial com a operação de transferência do circuito do tanque ressonante LCC.
O estágio oscilador embutido dentro do IC FAN7711 é capaz de gerar pulsos de condução ideais para implementar a ignição eficaz da lâmpada e aumentar a vida útil da lâmpada.
Durante os procedimentos, a frequência de oscilação passa pelas seguintes transições:
Frequência de pré-aquecimento > Frequência de ignição > Frequência de funcionamento normal.
Inicialmente, a impedância da lâmpada é relativamente alta, mas uma vez acesa, a impedância é reduzida substancialmente. Devido a essa alta impedância inicial, o pico ressonante também pode ser muito alto, devido a isso a lâmpada é disparada em uma frequência mais alta que a frequência ressonante.
Durante as operações, a corrente flui fundamentalmente via Cp que se torna responsável por ligar os dois filamentos do tubo e produzir um caminho de terra para a passagem de corrente.
No curso, a corrente que passa pré-aquece o filamento para um golpe rápido.
A quantidade de amperes que pode ser necessária para isso é ajustável e pode ser feita configurando a capacitância de Cp.
Calculando a Frequência de Pré-aquecimento
A frequência de pré-aquecimento que forma a frequência de acionamento pode ser expressa como:
fPRE = 1,6 x fOSC
Assim que o pré-aquecimento acima for concluído, o CI diminui a frequência, aumentando a tensão para a lâmpada para executar a ignição pretendida da lâmpada.
A frequência de ignição que também é função da tensão CPH pode ser escrita como:
IG = [0.3 x (5 – VCPH) + 1] x fOSC
Onde VCPH é a tensão nominal do capacitor usado
Uma vez que as operações acima são implementadas, a lâmpada testemunha um acionamento de frequência constante através de um resistor externo Rt para a iluminação sustentada necessária.

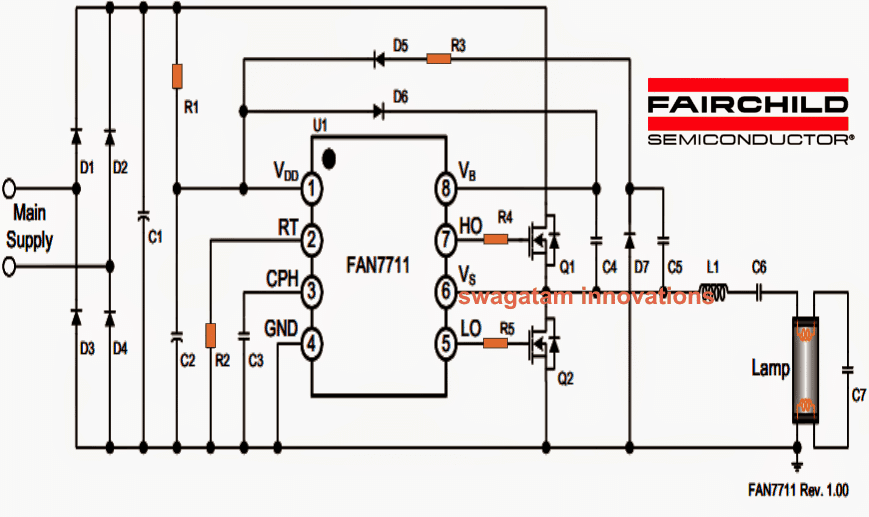

Diagrama de circuito

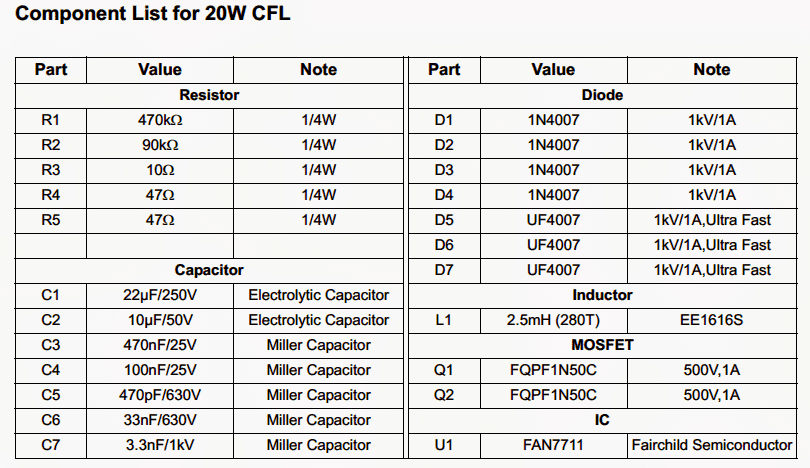

Lista de peças para o circuito de lastro eletrônico de 20 watts acima
