O post apresenta um circuito simples de luz de emergência de íons de lítio com recursos de sobrecarga e corte de bateria fraca. O Circuito foi solicitado pelo Sr. Saeed Abu e Y0f4N.
Exigência técnica
Irmão obrigado pela resposta. Na verdade, sou Farmacêutico (M.Pharm) e Eletrônica é meu hobby. Então, eu passo pelo link mencionado e não entendo sua sugestão de modificar esse diagrama também sobre o transistor de corte mencionado. Então você se importaria de me enviar o diagrama de circuito completo
Minha exigência é: (1) O circuito é operado pelo carregador de celular padrão da Nokia
(2) Bateria nokia 3,7 volts
(3) Sistema de comutação automática de CA para CC quando a CA falha
(4) Sistema de proteção contra sobrecarga da bateria (corte automático de carga completa da bateria) com indicador LED. Tentei muitas vezes desenvolver esse tipo de circuito, mas falhei. Então por favor mano me ajude com urgência. Por favor, projete-o simples.
O design
O funcionamento do circuito de luz de emergência de íon de lítio proposto com recursos de sobrecarga e corte de bateria fraca pode ser entendido com os seguintes pontos:
O transistor T6 é basicamente configurado para detectar e desligar automaticamente o LED durante a presença de rede CA e vice-versa. Aqui um carregador móvel é usado para alimentar o circuito T6.
Enquanto a entrada de rede estiver disponível, o LED de 1 watt permanece DESLIGADO devido à presença de um potencial positivo na base de T6, T6 começa a conduzir no momento em que a rede CA falha iluminando o LED conectado com a ajuda do Li- energia da bateria de íons.
T1 e T2 formam o estágio do detector de bateria fraca e fazem o mesmo quando a tensão da bateria de íons de lítio cai abaixo de um certo nível predeterminado definido por P1.
Quando isso acontece, T1 simplesmente para de conduzir forçando T2, T3 a ligar com força.
T3 passa a tensão da bateria para a base de T6 bloqueando sua condução desligando assim o LED e inibindo qualquer perda de tensão adicional sob a situação.
T4 e T5 são configurados para a função oposta, ou seja, para detectar a carga completa da bateria de íons de lítio.
P2 é ajustado apropriadamente de forma que T4 conduza totalmente nesta voltagem da bateria.
Com o T4 totalmente LIGADO, a base do T5 é incapaz de adquirir a polarização negativa necessária via R6 e, portanto, é impedida de fornecer a tensão de carregamento à bateria, o que, por sua vez, protege a bateria de ser sobrecarregada e danificada no devido tempo.
Os LEDs vermelho/verde indicam os estados relevantes da bateria e as condições de corte.
Os 10 ohms com o negativo da bateria podem ser eliminados, não vale com tantas proteções existentes.
Para obter uma melhor resposta do estágio de corte de sobrecarga, o circuito acima pode ser modificado ainda mais com um estágio de transistor adicional T5, conforme mostrado abaixo:

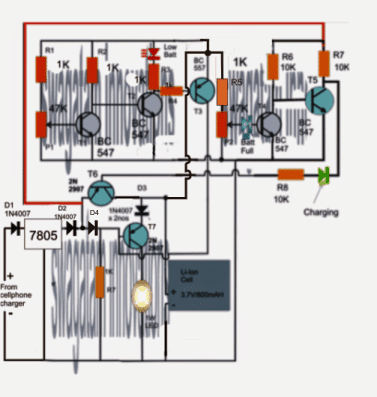

Referindo-se ao circuito a seguir, podemos ver algumas adições e remoções cruciais:
O IC 7805 foi adicionado, o diodo no coletor T6 foi removido e a posição D1 alterada. Essas alterações garantem que 4,3 V exatos sejam capazes de se desenvolver entre o emissor de T6 e o terra, independentemente do nível de tensão de entrada.
D5 foi removido para fornecer uma melhor iluminação para o LED no coletor de T2.
Todos os resistores de alto valor agora foram reduzidos para 1K para uma polarização de corrente aumentada para os BJTs.
Conforme sugerido por um dos ávidos leitores deste blog, o Sr. Syed, o diagrama acima precisava de algumas correções.

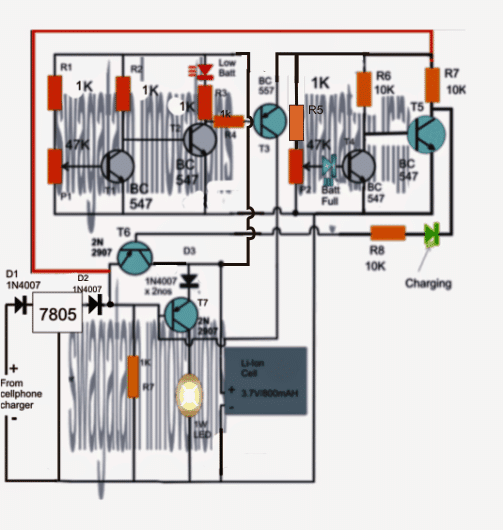

O diagrama finalizado do circuito de luz de emergência de íons de lítio com recursos de sobrecarga e corte de bateria fraca pode ser visto abaixo:
