Como construir um circuito de esterilizador de água/ar de ozônio – desinfecção de água com energia de ozônio

Relacionados

Estamos todos familiarizados com trovões e relâmpagos durante tempestades e sabemos como o efeito é responsável pela produção de muito ozônio e íons negativos na atmosfera. O mesmo conceito foi empregado no circuito esterilizador de água e ar proposto.

Propriedades do ozônio

O ozônio é um gás azul pálido com uma ordem pungente (semelhante ao cloro) com a fórmula química O3. Na atmosfera, o ozônio pode ser produzido devido à presença de fortes raios UV ou descargas elétricas como durante os relâmpagos.

O fenômeno acima mencionado produz ozônio basicamente derrubando as moléculas de dióxido de oxigênio (O2) que estão presentes em abundância na atmosfera, resultando em O2 → 2O.
Os radicais livres resultantes gerados como 2O colidem em torno da fonte formando O3 ou ozônio. O processo continua enquanto a fonte (arcos de raios, raios UV) mantiver sua presença.

Por natureza o ozônio é um oxidante muito forte ainda mais forte que o dióxido. Esta propriedade do ozônio é útil para matar germes, parasitas e outros microorganismos que podem ser considerados pragas e, portanto, é usado como esterilizador para desinfetar água e ar.

No entanto, a forte propriedade oxidante do ozônio também pode ser prejudicial para humanos e animais e pode causar problemas respiratórios se inalado por longos períodos de tempo dentro de um local não ventilado.

A discussão acima mostra que o ozônio pode ser realmente produzido com muita facilidade através de arco não suprimido ou através de raios UV e usado para esterilizar água ou ar adequadamente.

Implementando Spark Arcing Não Suprimido

No projeto proposto, incorporamos o método de arco não suprimido, pois é mais eficaz e facilmente implementável.

A produção de arcos artificiais pode ser feita simplesmente usando uma topologia de circuito de reforço em que uma alta frequência é despejada em uma bobina de reforço para gerar as altas tensões necessárias.

A tensão resultante em kVs pode ser forçada a arco, aproximando o terminal de aterramento do terminal de alta tensão da bobina.

O melhor exemplo disso poderia ser um circuito CDI usando a bobina de ignição como gerador de kV, que normalmente são usados ​​em veículos para gerar faíscas de ignição dentro da vela de ignição.

O diagrama a seguir ilustra como um circuito CDI pode ser usado como gerador de ozônio para esterilizar água, ar, alimentos, etc.

O circuito IC 555 inferior é usado para acionar o TR2, que é um transformador de núcleo de ferro rebaixado comum. Seu primário é oscilado em sua tensão nominal através de uma frequência definida pelo potenciômetro de 100k.

Isso resulta na indução de 220V ou qualquer que seja a classificação do enrolamento secundário de alta tensão do transformador.

Usando um circuito de descarga capacitiva

Este 220V induzido é alimentado ao CDI seguinte ou ao estágio de ignição por descarga capacitiva que consiste no scr e na bobina de ignição como componentes principais.

O SCR junto com o capacitor de alta tensão e os diodos associados disparam na frequência dada, forçando o capacitor de 105/400V a carregar/descarregar rapidamente, despejando os 220V armazenados na mesma taxa no primário da bobina de ignição.

O resultado é a geração de cerca de 20.000 volts na saída secundária de alta tensão da bobina de ignição.

Esta saída é terminada apropriadamente perto de outro terminal derivado do negativo da alimentação.

Uma vez que a configuração acima é configurada, o arco inicia instantaneamente fazendo com que o ozônio seja gerado ao redor da zona de faísca.

Como o excesso de geração de ozônio poderia ser prejudicial para os seres vivos no local, o circuito poderia ser acionado através de um temporizador programável de modo que permaneça LIGADO apenas por um período de tempo pré-determinado e seja DESLIGADO automaticamente uma vez decorrido o tempo definido.

Isso garantiria a quantidade segura de ozônio a ser produzida na premissa.

O arco pode ser introduzido dentro de qualquer câmara onde os materiais ou ingredientes pretendidos possam ser colocados e a unidade ligada para iniciar as ações de esterilização através do gás ozônio gerado.

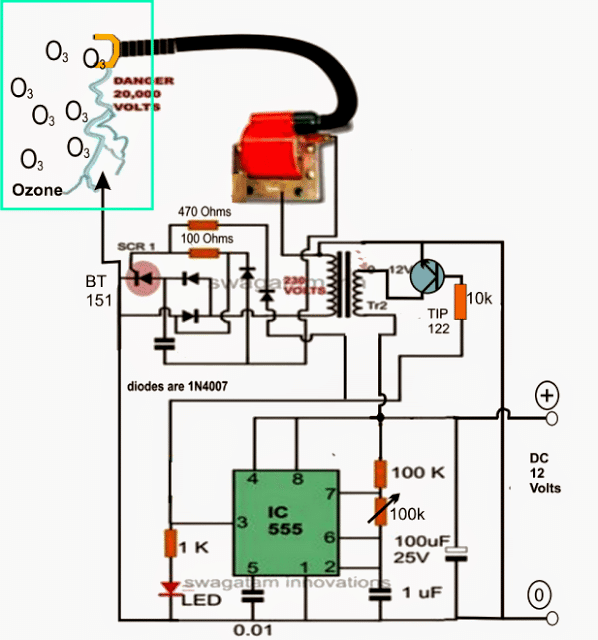

Diagrama de circuito

CIRCUITO ESTERILIZADOR DE ÁGUA/AR DE OZÔNIO

Lista de peças

  • Resistores
  • 100k 1/4 w – 1
  • 10k 1/4 w – 1
  • 1k 1/4 w – 1
  • 470 ohms 1/2 w – 1
  • 100 ohms 1/2 w – 1
  • Capacitores
  • 1uF/25V eletrolítico – 1
  • 100uF/25V eletrolítico – 1
  • disco cerâmico 10nF – 1
  • 105/400V PPC – 1
  • Semicondutores
  • 1N4007 – 4nos
  • IC 555-1
  • Transistor TIP122 – 1
  • SCR BT151 – 1
  • LED VERMELHO 5mm 20mA – 1
  • Diversos
  • Transformador 12-0-12v/1 amp/220V – 1
  • Bobina de ignição 2 rodas – 1
