Circuito de mecanismo de talha de polia com controle remoto

A publicação discute um mecanismo de engrenagem helicoidal de travamento automático para elevação de cargas pesadas através de um motor elétrico. A principal característica do sistema é o seu travamento automático em caso de falha do motor. A idéia foi solicitada pelo Sr. Amit Patkar.

As especificações técnicas

Eu amo eletrônica, especialmente automação, tenho feito coisas usando kits rodoviários de lamington. mas como não tenho educação formal ou experiência em eletrônica / engenharia, estou emperrado.

Eu amo automação, pode ser porque sou preguiçoso, mas ainda tenho idéias. Enquanto procurava por um design que atendesse às minhas necessidades na Web e, felizmente, cheguei à sua página. Espero que você possa me sugerir uma boa ideia.

Estávamos no terceiro andar de um antigo prédio de design, sem elevador. Se eu mantenho meu ciclo e os ciclos de meus filhos no andar de baixo, eles tendem a ser roubados, e eu tenho dores nas costas e é difícil realizar três ciclos de história toda vez que qualquer um de nós precisa viajar. Também consome a área de carpete da casa.

Requerimento

Eu tenho uma grade forte onde um mecanismo de polia pode ser consertado. que pode ser operado com controle remoto.

1) Movimento horizontal da barra para posicionar a polia a 3 pés de distância da estrutura do edifício para evitar danos aos galpões das janelas.

2) Movimento vertical apenas pressionando o botão do controle remoto. Pare quando o botão for solto. Isso evitará acidentes acidentais.

3) Recolhimento à base de borracha, você pode colocar uma jaqueta de borracha nos ganchos. Para evitar danificar a tinta.

4) Quando puxado verticalmente para cima e para trás horizontalmente. Pode ser ajustado em ganchos manuais adicionais, para evitar pressão na polia.

5) Se algum tipo de base for feita, ela poderá ser usada para transportar itens comprados da Dmart. Haha

deixe-me saber a sua opinião.

Obrigado

Amit Ramakant Patkar.

Navi Mumbai.

O desenho

A ideia solicitada é de natureza mais mecânica do que eletrônica, portanto, é essencial primeiro discutir a parte mecânica de maneira elaborada.

O mecanismo de elevação de bicicleta controlado remotamente proposto precisa de um recurso muito importante a ser incluído no sistema, o que é obviamente necessário para a maioria dos mecanismos de elevação baseados em polias; é a função de travamento automático para impedir o desenrolamento reverso da polia em caso de falha do motor.

Empregando um mecanismo de engrenagem helicoidal

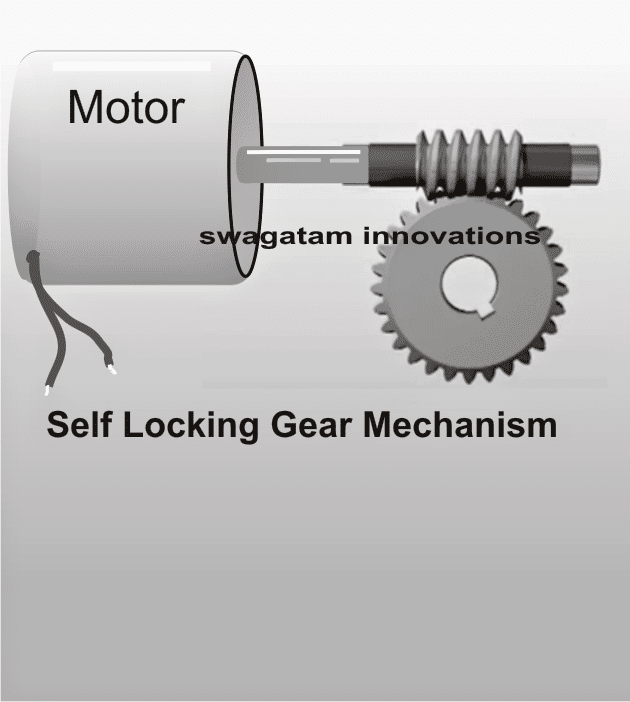

Uma maneira muito eficaz de implementar o recurso de travamento automático é empregar um sistema de engrenagem helicoidal, como pode ser visto na imagem abaixo.

circuito de mecanismo de talha de polia com controle remoto

Aqui vemos um eixo horizontal em forma de broca espiral com os dentes travados dentro dos dentes de uma roda dentada circular normal.

Agora, quando a engrenagem espiral gira através de um motor, seus dentes tendem a empurrar e rolar no movimento para frente, empurrando os dentes da engrenagem circular na mesma direção, resultando em rotação sincronizada da engrenagem circular inferior.

A engrenagem circular é aquela usada para elevar ou mover a carga e, no caso de o motor falhar devido a falta de energia ou qualquer outro mau funcionamento, a engrenagem espiral garante que os dentes da engrenagem circular estejam travados através dos dentes da engrenagem espiral e tornam-se quase imóveis nessas situações.

Esse princípio é o que torna um sistema de engrenagem helicoidal mais desejável para o mecanismo de elevação de bicicletas proposto.

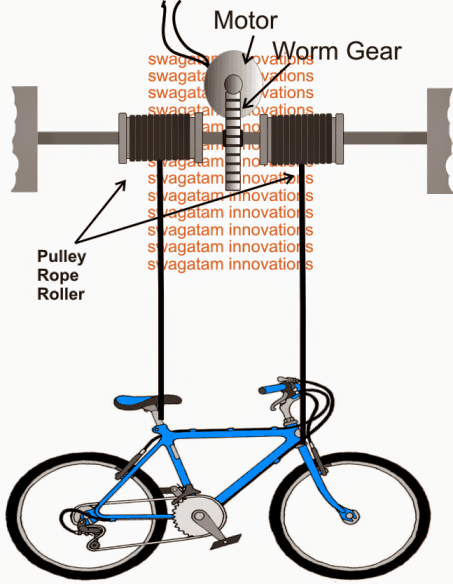

O diagrama a seguir mostra o método pelo qual o mecanismo de engrenagem helicoidal explicado acima pode ser implementado entre suportes paralelos e com a ajuda de dois conjuntos de cabos e polias adjacentes.

De acordo com uma simulação visual, pode-se ver que, quando o motor é acionado, o conjunto de engrenagens começa a se mover em uma determinada direção pré-determinada, de modo que a carga é puxada pelo enrolamento do cabo em torno das duas polias adjacentes , o oposto acontece quando o motor gira a direção.

A barra central que pode ser vista apoiada (articulada) em estruturas firmes de cada lado deve ser aprimorada com anéis de rolamento de esferas selados para facilitar a rotação suave de todo o sistema.

1590424977 343 circuito de mecanismo de talha de polia com controle remoto

Como usar o controle remoto RF para o mecanismo

A discussão acima explicou como o mecanismo de elevação da polia precisa ser reparado e, de acordo com a solicitação, o motor deve ser controlado através de um circuito de controle remoto.

Hoje, os módulos remotos de RF podem ser adquiridos de maneira barata e fácil em lojas de eletrônicos locais, portanto, é recomendável comprar um em vez de tentar fazer um.

Você pode ler mais sobre isso neste POST

Para os entusiastas do núcleo duro que desejam construir tudo com suas próprias mãos, este POST tem tudo a ver com um projeto de circuito relacionado.

Caso você tenha adquirido módulos Rx, Tx prontos, você descobrirá que as unidades Rx receptoras desses módulos de RF possuem relés embutidos; no entanto, esses relés podem ser bastante inferiores à capacidade de manipulação de carga e, portanto, devem ser reforçados. com relés externos, especialmente quando a carga é do tipo de alta corrente, como na presente aplicação.

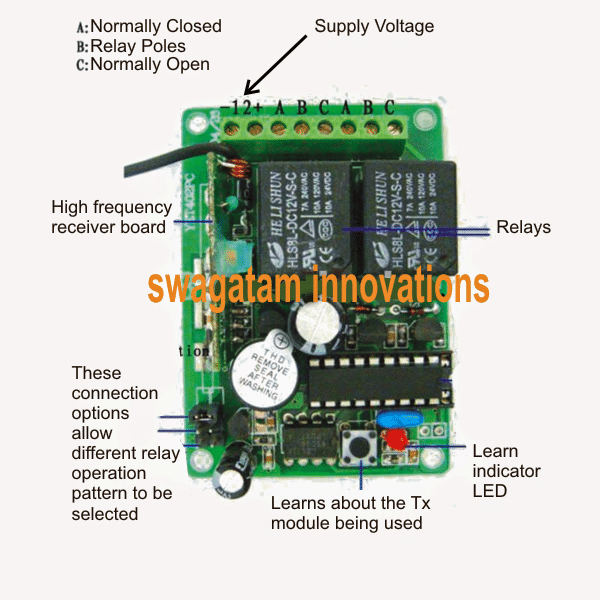

De preferência, compre um módulo de RF de dois relés porque precisamos apenas de dois relés para controlar os movimentos para frente do motor. Um exemplo clássico de um módulo de dois relés pode ser visto na imagem a seguir.

1590424977 658 circuito de mecanismo de talha de polia com controle remoto

Módulo receptor Rx

circuito de mecanismo de talha de polia com controle remoto

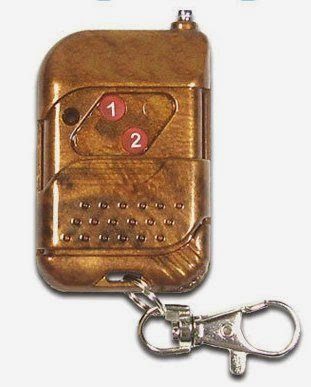

Módulo de fone de ouvido do transmissor Tx

Os relés incluídos no Rx PCB funcionarão em resposta à pressão dos botões correspondentes no módulo transmissor Tx, portanto é uma questão de rastrear a N / O, N / C e os pólos desses dois relés e conectá-los aos relés Acionamentos externos pesados ​​para impor os movimentos desejados do motor reverso.

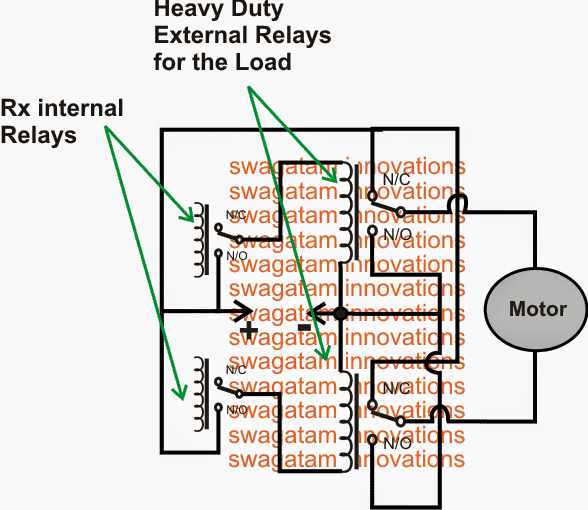

O diagrama a seguir detalha exaustivamente o projeto da fiação dos relés. Depois que a fiação for concluída de acordo com o diagrama mostrado, um dos botões fará com que o motor gire no sentido horário enquanto pressiona o outro giraria a direção do motor no sentido anti-horário.

1590424978 665 circuito de mecanismo de talha de polia com controle remoto

Quando não há botões de operação, o mecanismo funcionaria. O motor enrolaria ou desenrolaria os cabos da polia, desde que o usuário mantenha pressionados os botões Tx relevantes e pare quando ele for liberado.

Como alternativa, você pode tentar mexer nas conexões internas do “Seletor de operação do relé” dos módulos Rx inserindo os plugues corretamente até encontrar a especificação necessária, onde o relé pode ativar / desativar a cada pressão alternada dos botões. Tx e o usuário não precisam manter o botão Tx relevante pressionado continuamente para executar as rotações do motor pretendidas.
