O post apresenta um simples circuito de controle remoto acionado por celular que pode ser aplicado como um acionador de partida remoto de carro operado por celular. A unidade custaria menos de US $ 20 para construir.
Eu já abordei alguns circuitos de controle remoto de celulares interessantes neste blog, todos os quais podem ser implementados para controlar ou alternar alguns equipamentos elétricos remotamente usando o próprio celular, exclusivamente.
Como funciona

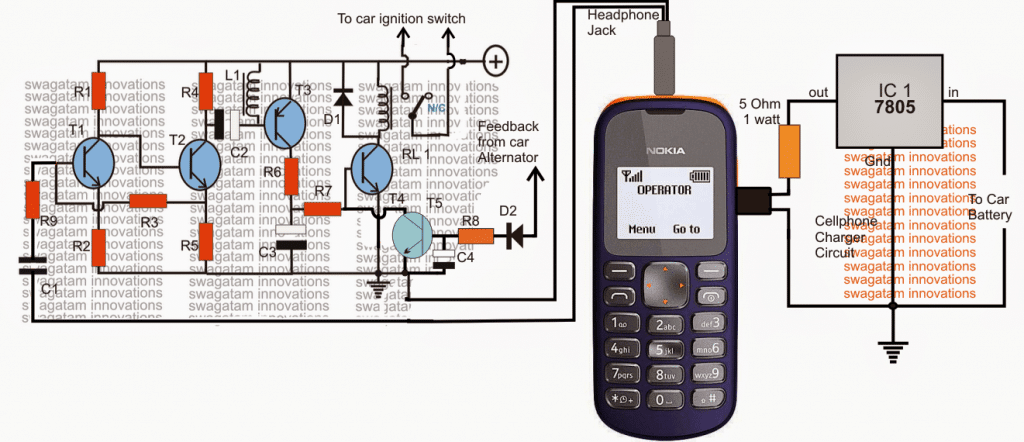

O estágio básico do circuito de relé controlado por celular envolvido em todos os circuitos anteriores também pode ser efetivamente utilizado para iniciar o sistema de ignição de um veículo, através do celular do proprietário. O esquema para o mesmo pode ser testemunhado abaixo e pode ser entendido com a seguinte explicação:
O projeto é basicamente um circuito amplificador de áudio transistorizado, que está posicionado para amplificar o toque atribuído do modem de telefone celular adjacente. O celular mostrado com o circuito fica permanentemente conectado ao circuito e forma parte integrante de todo o sistema.
O diagrama mostra um celular NOKIA 1280 como o modem, no entanto, qualquer celular barato pode ser empregado para essa finalidade, desde que o celular inclua o recurso de “atribuir tom” discretamente para os números específicos selecionados.
O número do proprietário ou do usuário é primeiro armazenado e atribuído com um toque adequado disponível no modem do celular para que o modem responda apenas ao telefone do proprietário e não a quaisquer outros números irrelevantes. O toque padrão do modem é definido como “vazio” para silenciar todas as outras chamadas indesejadas.
Quando o proprietário liga para o celular do modem, o toque é detectado pelo circuito e amplificado a um nível suficiente para que o relé seja energizado. O relé permanece energizado enquanto a chamada permanecer conectada.
Configurando os contatos do relé
Como os contatos do relé são configurados ou integrados com a chave de ignição do carro, aciona imediatamente o sistema de ignição do veículo dando partida no motor e em todo o sistema.
Um feedback do alternador ativado garante que o relé seja desligado instantaneamente, independentemente da duração da chamada do celular do proprietário.
Assim, a ignição do carro é capaz de dar partida sem que o proprietário ou o motorista precisem entrar no carro e passar pelas operações manuais. O carro arranca remotamente através do telemóvel do proprietário, um procedimento à prova de falhas e infalível, mas tão barato quanto se possa imaginar.
Lista de peças
- R1 = 22k
- R2 = 220 Ohms,
- R3 = 100K,
- R4,R6,R7 = 4K7
- R5 = 1K
- R8 = 33K
- R13 = 100 ohms,
- T1, T2, T4, T5 = BC547
- T3 = BC557,
- C1 = 0,22uF
- C2,C3, C4 = 100uF/25v
- D1, D2 = 1N4007
- L1 = bobina de 40 mH, exemplo: uma bobina piezo buzzer serve.
- diodo = 1N4007
- Relé = 12V/SPDT
- Modem = NOKIA 1280
A seção do carregador é mostrada no diagrama e precisa permanecer conectada permanentemente com o modem do celular conectado.
