Circuito de silenciamento automático do amplificador de carro acionado por RF celular

O artigo a seguir apresenta um design de circuito que silencia a música do amplificador do seu carro no momento em que detecta uma chamada de telefone celular dentro do carro, permitindo o silenciamento automático durante situações e salvando o usuário do desconforto manual.

Música alta pode ser um incômodo ao atender ou discar uma ligação. Normalmente, todos nós gostamos de ouvir música alta enquanto andamos de carro, mas isso pode significar problemas se uma ligação telefônica for necessária.

Amplificador de carro automático

Um sistema de silenciamento automático que pudesse detectar uma chamada de telefone celular e silenciar o amplificador do carro automaticamente por enquanto poderia ser útil, pois pouparia ao usuário alguma frustração e trabalho manual.

Vamos aprender como isso é possível usando o seguinte curto-circuito explicado.

Sabemos que todos os telefones celulares geram uma quantidade significativa de radiofrequência (RF) toda vez que são ativados por meio de uma chamada de entrada ou saída.

O nível de RF gerado pode ser diferente para diferentes telefones celulares, mas, mesmo assim, algum grau estará sempre presente nos telefones celulares chamados, não importa quanto tenha sido restringido.

Esses RF emitidos a partir de um telefone celular facilitam a detecção de sua condição operacional e podem ser efetivamente usados ​​para qualquer função de alternância relevante através de um circuito conectado.

O farejador de RF

O circuito a seguir mostra um simples detector de RF ou circuito sniffer que pode ser incorporado ao silencioso do amplificador do veículo proposto enquanto recebe uma chamada ou discagem por um telefone celular dentro da premissa pretendida.

Com referência à figura abaixo, o design consiste basicamente em dois estágios, o sensor de RF consistindo em A1 e A2 e um estágio de controlador de relé compreendendo o estágio subsequente do controlador BC547.

A1 e A2 são configurados como um amplificador de alto ganho e são conectados em série para alcançar a máxima sensibilidade.

O resistor de feedback 2M2 é responsável por determinar o nível de ganho ou sensibilidade dos opamps. Aumentá-lo aumenta a sensibilidade e vice-versa.

Os opamps juntos tornam-se ideais para captar todos os tipos de sinais de RF que possam estar presentes nas proximidades.

Ajuste de sensibilidade

Sua sensibilidade pode ser configurada ajustando o potenciômetro 2M2 ou a predefinição de acordo com o nível de RF disponível.

Dentro de um carro, pode haver uma série de outras perturbações além do telefone celular Rf; portanto, a sensibilidade deve ser ajustada de maneira ideal para que o sensor capte apenas a RF do telefone celular e não do sistema de ignição do veículo. .

Além disso, mais de uma dessas unidades pode ser colocada em diferentes cantos do interior do carro e as saídas integradas ao controlador de relé principal, para que o receptor possa detectar os Rfs de qualquer lugar no interior e dos telefones celulares dos membros que Pode ocupar os bancos traseiros do carro.

Isso também manterá os circuitos mudos individuais definidos para a sensibilidade mínima, garantindo que essas unidades detectem apenas a RF do telefone celular e não outros distúrbios espúrios.

Voltando ao circuito mudo do amplificador de carro proposto, assim que um telefone celular é ativado com uma chamada, as antenas do circuito detectam instantaneamente RF e convertem em CC amplificada que flutua em diferentes níveis de emissão de telefone celular .

A saída amplificada através das saídas A2 é adequadamente filtrada pela rede de diodos e capacitores associada e é usada para acionar o estágio de retransmissão no qual o relé clica e liga os terminais de mudo do amplificador do carro, que força a música a desligar por enquanto. até que o usuário termine ou conclua a chamada.

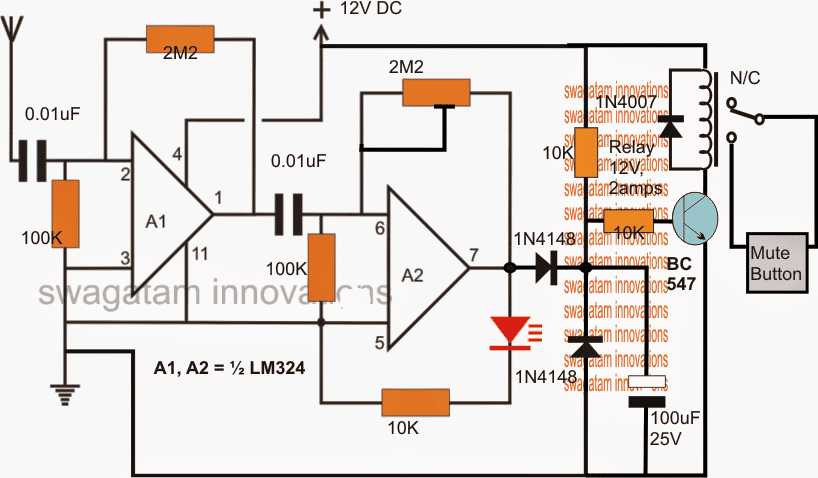

Diagrama de circuito
