Circuito de proteção de alta tensão e baixa tensão com monitor de atraso

A publicação explica uma versão atualizada do meu antigo circuito de proteção de corte de alta e baixa tensão de 220V / 120V que agora inclui restauração de energia atrasada para carregamento com 3 indicadores LED de status de energia.

A ideia foi solicitada por um dos membros dedicados deste site.

Objetivos e requisitos do circuito

  1. Acabei de seguir sua explicação e você poderá nos ajudar com o seguinte:
  2. Projete um circuito de segurança que deve fornecer dispositivos para proteção contra sobretensão e subtensão.
  3. O circuito de proteção deve desligar imediatamente ao detectar aparelhos de baixa e alta tensão e ao detectar tensão normal, ligue-o novamente após 3 minutos.

Especificações principais

O circuito de proteção deve estar em conformidade com o seguinte: Se a tensão da linha estiver dentro da faixa normal (100 a 130 VCA), aguardará o circuito de proteção 3 minutos antes de a saída ser energizada. Durante esses 3 minutos, há um âmbar

Luz LED. Se a tensão da linha estiver fora da tensão normal, a saída do circuito de proteção nunca estará ativa. Se a tensão da linha for menor que 100 VCA, o circuito de proteção “subtensão” deve indicar isso por um LED vermelho que acende.

Se houver tensão na linha, o circuito de proteção deve passar uma tensão maior que 105 Vac “tensão normal”, que será indicada por um LED verde que acende.


Da mesma forma, o circuito de proteção de tensão da linha deve ser superior a 130 V. A “alta tensão” será indicada por um LED vermelho que acenderá. Somente quando a tensão for inferior a 125 VCA, você deverá indicar a “tensão normal” do circuito de proteção por um LED verde que acende.

Após a detecção de proteção contra sobretensão e subtensão, o circuito deve emitir um sinal sonoro por 5 segundos.

Isso deve ser construído com um circuito de oscilador opamp nessa funcionalidade.

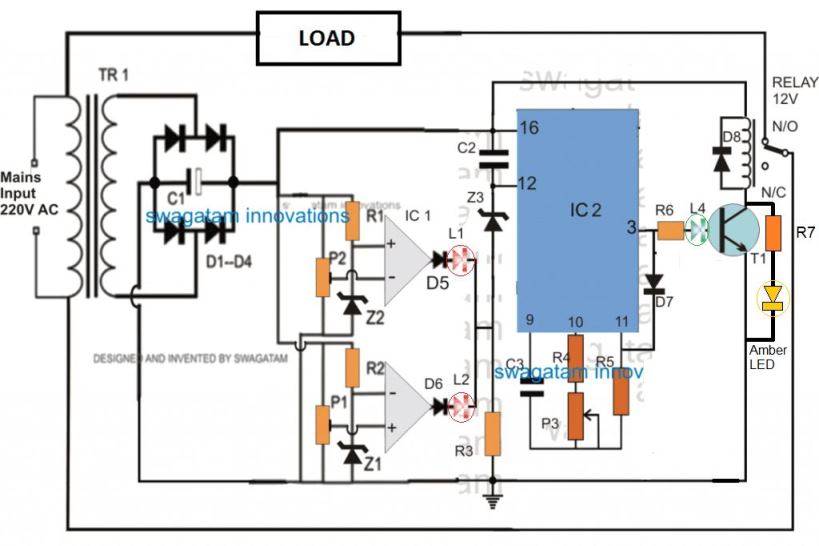

Diagrama de circuito

DETALHES DO PINHÃO LM358

O design do circuito

O circuito de proteção de corte de alta / baixa tensão da rede elétrica mostrado acima é uma versão atualizada do meu projeto explicado anteriormente que tinha Alto recurso de proteção contra cortes baixos exceto o estágio do temporizador de atraso que foi adicionado ao projeto atual conforme solicitação.

O estágio do temporizador garante um atraso no início da carga toda vez que a rede é cortada devido a uma tensão flutuante anormal, para que a carga nunca seja sujeita a uma situação de mudança abrupta ou aleatória de tensão.


O circuito também inclui 4 LEDs diferentes que indicam os níveis ou o status da tensão da rede correspondente através de suas cores individuais. As duas cores vermelhas indicam situações de alta e baixa tensão, respectivamente, o LED âmbar indica o status da contagem de atraso intermediário do circuito, enquanto o LED verde informa o usuário sobre uma condição de saída de rede saudável.

O P3 ou pot predefinido é usado para definir o interruptor do tempo de atraso para ON para Estágio IC 4060

Como funciona:

Já sabemos em nosso post anterior que toda vez que a tensão de entrada ultrapassa o limite mais alto, uma alta lógica é criada na saída do opamp superior e, quando a tensão cai abaixo do limite inferior, o opamp inferior gera alta lógica em sua partida.

Isso implica que, em ambas as condições, alta lógica é gerada na junção do cátodo dos diodos conectados às saídas opacas.

Sabemos que o temporizador do IC 4060 é forçado a reiniciar na presença de um gatilho positivo em seu pino nº 12, e o IC permanece desativado (saída aberta) enquanto uma alta for mantida nessa pinagem do IC.

Portanto, por tanto tempo a saída dos opamps permanece positiva, pino n. ° 12 permanece alto e, posteriormente, o pino de saída IC 4060 n. ° 3 permanece desligado, o que, por sua vez, mantém o relé desligado, juntamente com a carga da rede desconectada por meio de contatos N / C.

Agora, assim que a tensão da rede retornar ao seu nível normal, a lógica alta no pino nº 12 do IC 4060 é removida, para que o IC possa começar seu processo de contagem.

O IC agora começa a contar com base nos valores definidos por C3 / P3. Assumindo que a rede elétrica permaneça estável durante todo o processo de contagem, a contagem de ICs acaba permitindo uma lógica alta no pino nº 3, que ativa o relé e a carga em ação.

No entanto, suponha que enquanto a contagem estivesse em andamento, a rede elétrica continuasse a flutuar, o IC seria forçado a reiniciar repetidamente e isso manteria a saída completamente desligada, garantindo que a carga nunca enfrentasse a condição imprevisível e flutuante do internet.

Como configurar o circuito.

Mantenha inicialmente a fonte de alimentação desconectada do circuito.

Aplique a entrada de rede ao transformador da fonte de alimentação e meça a saída DC através do capacitor do filtro e também meça o nível de rede existente na entrada do transformador.


Digamos que a tensão da rede esteja em torno de 230V, resultando na produção de uma saída CC em torno de 14V.

Usando os dados acima, agora é possível calcular os limites de corte superior e inferior correspondentes, que podem ser usados ​​para configurar os respectivos valores padrão.

Suponha que desejamos que 260V seja o nível de corte superior e 190V como o corte inferior, os níveis correspondentes de DC podem ser calculados com a ajuda da seguinte multiplicação cruzada:

230/260 = 14 / x

230/190 = 14 / ano

onde x representa o nível CC correspondente do corte superior e y o nível CC inferior do corte.

Depois que esses valores são calculados, usando uma fonte de alimentação CC variável, alimente o nível CC superior ao circuito e ajuste a predefinição superior para que o LED opamp superior acenda simplesmente.

Da mesma forma, aplique o nível CC mais baixo e ajuste a predefinição mais baixa até o LED opamp mais baixo acender.

Isso é! As definições para os procedimentos de configuração de corte de alta e alta tensão estão concluídas e o sistema agora pode ser conectado à rede para testes reais.

Lista de peças

  • R1, R2, R3, R4, R7 = 4K7
  • R6 = 4K7
  • R5 = 1 milhão
  • P3 = 100K POT
  • C2 = 0,33uF
  • C3 = 1uF
  • C1 = 1000uF / 25V
  • P1, P2 = 10K PRESET
  • Z1, Z2, Z3 = 4.7V / 1/2 WATT
  • D1 — D4, D8 = 1N4007
  • D5 —- D7 = 1N4148
  • IC1 = LM358
  • IC2 = IC 4060
  • T1 = BC547
  • RELÉ = 12V / 250 OHMS, 10 AMPS
  • L1 —- L4 = LEDS 20mA, 5mm
  • transformador = 0-12V / 1 AMP ou 500 mA

ATUALIZAR

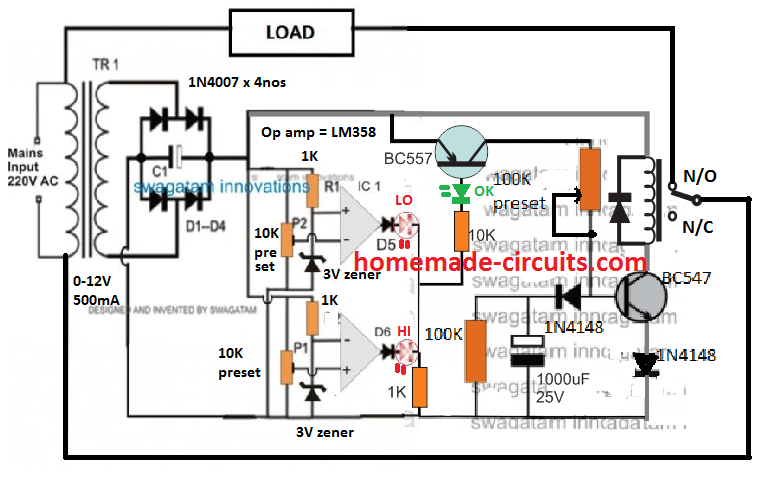

Para uma versão transistorizada da proteção de rede alta / baixa com timer de atraso, você pode tentar o seguinte design:
