Neste post, vamos construir um circuito de segurança a laser que pode enviar um alerta SMS para o proprietário do imóvel ou qualquer outra pessoa e ativar um alarme alto para deter o bandido, que pode ser conectado via relé.
Sempre temos medo de bandidos, especialmente quando deixamos nossa propriedade sozinha, onde os sistemas de segurança são úteis. Alarme alto pode ser suficiente para chamar a atenção de todos nas proximidades e deter o ladrão.
Alerta SMS avisa o usuário para tomar as medidas necessárias logo após o bandido invadir sua propriedade.
Os sistemas de segurança devem ser implementados em pontos da semana de sua casa/escritório, como portas e janelas, às vezes são necessários vários números de sistemas de segurança para proteção máxima contra ladrões em diferentes pontos de sua casa ou escritório.

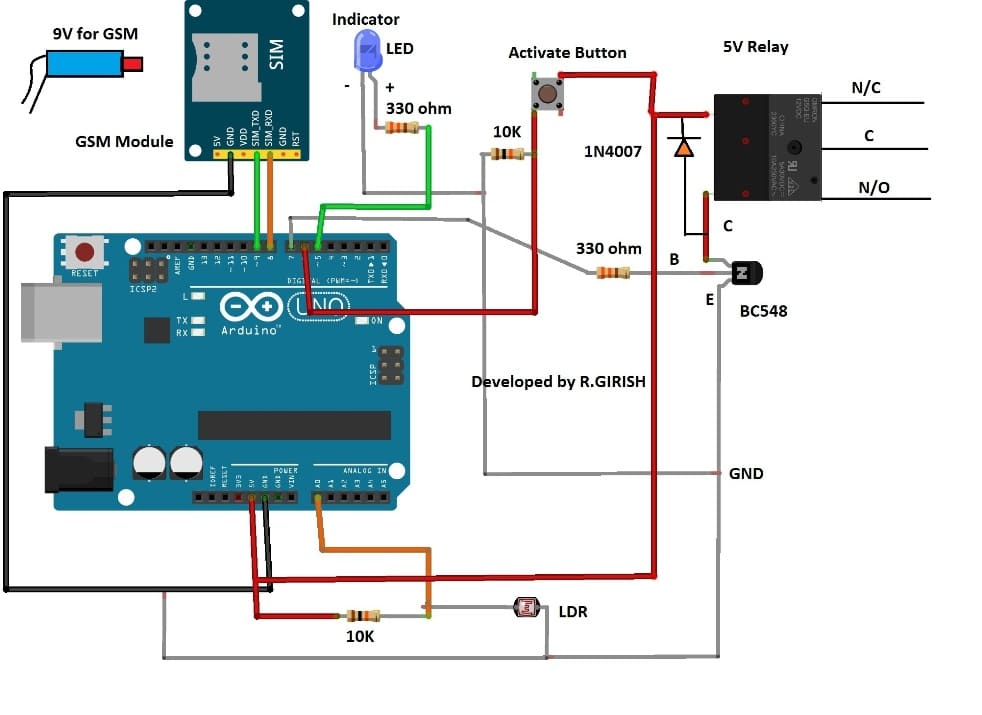

Como funciona
NOTA: Por favor, substitua o resistor de base do transistor 330 ohm por um resistor de 10 K, porque o valor de 330 ohm é muito baixo e está incorreto.
O circuito consiste em Arduino, que detecta intrusões e toma decisões. O modem GSM recebe comando para enviar SMS ao usuário e alguns outros componentes passivos para detectar intrusão.
O Arduino varre o feixe de laser para interrupção da luz 500 vezes por segundo. O LDR detecta a presença da luz do laser e dá sinal ao Arduino.
O 10K e LDR formam divisor de tensão, o sinal analógico é retirado de um ponto entre esses dois componentes.
Quando a intensidade da luz incidente reduz até certo grau ou a luz é completamente cortada, o arduino reconhece como intrusão.
O resistor de 10K que está conectado ao “botão de ativação” atua como resistor pull-down para evitar que o pino do arduino seja ativado aleatoriamente.
O transistor ativa o relé em caso de intrusão e o diodo protege o resto do circuito de picos de alta tensão enquanto liga e desliga o relé.
Você pode conectar uma sirene ou luzes ou o que você deseja conectar ao relé.
Para ativar o sistema de segurança, temos que pressionar o botão de ativação, o indicador LED confirma que o botão foi pressionado.
O sistema é ativado somente após 2 minutos; isso dará tempo de trancar sua propriedade e sair do local.
Ao voltar para casa, para desativar o sistema, pressione o botão reset. Solde um botão push-to-on do terminal do botão de reset do Arduino, para que o botão de reset para desativar o sistema seja facilmente acessível de fora da configuração.
Uma vez que o circuito detecta a intrusão, o relé será ativado por 2 minutos e desliga e estará pronto para detectar a próxima intrusão.
O modem GSM precisa de fonte de alimentação externa, pois o arduino não pode fornecer corrente suficiente ao módulo. Insira um cartão SIM válido com um plano de SMS em funcionamento.
Isso é tudo sobre este circuito de segurança a laser baseado em SMS; agora vamos ver como implementar a configuração de forma correta.

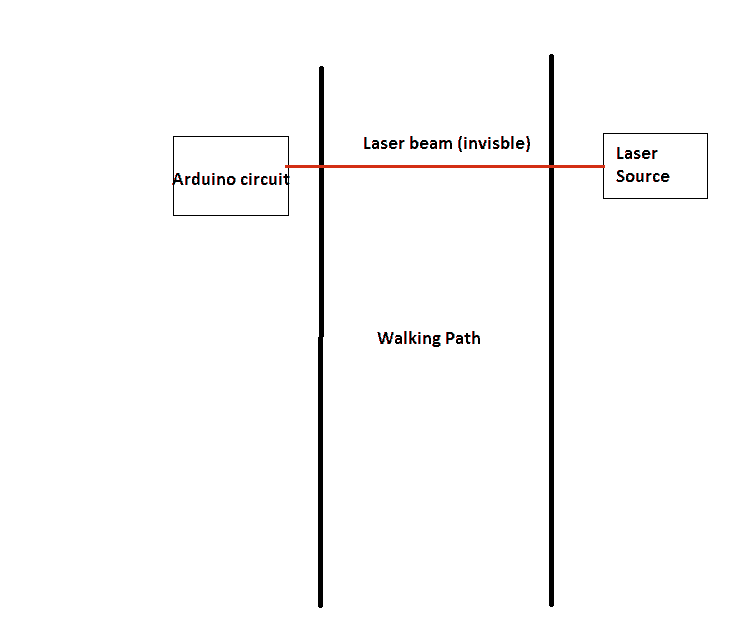

Como implementar a configuração:
Posicione a fonte do laser e o circuito do arduino de forma que a luz do laser incida exatamente no LDR. Você também pode tentar espelhos refletindo o feixe de laser para cobrir uma grande área.
Se você possui animais de estimação e para evitar alarmes acidentais ou falsos, eleve toda a configuração ao nível do quadril de um adulto. Seus animais de estimação ficarão sob os feixes de laser, evitando disparos falsos.

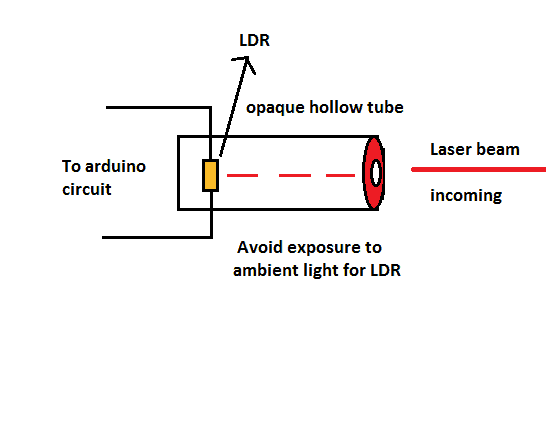

O LDR é suscetível a erros/alarme falso quando a luz ambiente incide sobre ele. Para evitar esses tipos de erros, precisamos envolver o LDR com um cilindro oco opaco com uma extremidade aberta e outra fechada feita de plástico ou qualquer outro material.
Configuração LDR
Certifique-se de que a parte frontal do tubo também esteja coberta e apenas um pequeno orifício com alguns milímetros de diâmetro para a entrada do feixe de laser.
Quando o feixe de laser incide no LDR o valor lido pelo arduino é baixo, mas quando a interrupção da luz é detectada, o valor atingirá o pico no mesmo instante, o que você pode testemunhar do monitor serial.
Uma vez que a intensidade da luz fique abaixo do limite pré-determinado, o arduino aciona o relé e envia um alerta por SMS para o usuário.
Código do programa:
//--------------Program developed by R.Girish---------------//
#include
SoftwareSerial gsm(9,8);
int LDR = A0;
int OP = 7;
int start = 6;
int LED = 5;
int th = 300;
int x;
unsigned long A = 1000L;
unsigned long B = A * 60;
unsigned long C = B * 2;
void setup()
{
Serial.begin(9600);
gsm.begin(9600);
pinMode(LDR,INPUT);
pinMode(OP,OUTPUT);
pinMode(start,INPUT);
pinMode(LED,OUTPUT);
}
void loop()
{
if(digitalRead(start)==1)
{
digitalWrite(LED,HIGH);
delay(C);
A:
x = analogRead(A0);
Serial.println(x);
if(x<=th)
{
delay(2);
goto A;
}
if(x>=th)
{
digitalWrite(OP,HIGH);
Serial.println("Sending SMS......\n");
gsm.println("AT+CMGF=1");
delay(1000);
gsm.println("AT+CMGS=\"+91XXXXXXXXXX\"\r"); // Replace x with mobile number
delay(1000);
gsm.println("Security Warning: Intruder detected."); // The SMS text you want to send
delay(100);
gsm.println((char)26); // ASCII code of CTRL+Z
delay(1000);
Serial.println("Message is sent\n");
delay(C);
digitalWrite(OP,LOW);
goto A;
}
}
}
//--------------Program developed by R.Girish---------------//
Substitua “XXXXXXXXXX” pelo seu número de telefone para receber SMS.
