O post descreve um método fácil de fazer um circuito purificador de água ultravioleta usando componentes eletrônicos comuns.
Como o UV é usado como germicida
A irradiação germicida ultravioleta (UVGI) é um método de tratamento de água que emprega raios de luz UV ou ultravioleta na faixa de comprimento de onda curto para eliminar os patógenos e microrganismos presentes.
A tecnologia envolve raios UV de comprimento de onda curto (UV-C) que são eficazes contra todos os tipos de germes e microorganismos.
Os raios UV introduzidos têm como alvo os ácidos nucleicos dos patógenos e os prejudicam, desorientando sua estrutura de DNA.
Como resultado, os germes são incapazes de continuar com suas operações celulares normais e, por fim, sucumbem sob a radiação.
Sol é o maior gerador de raios UV
O sol é a principal e mais forte fonte de raios UV, que inclui raios UV de todos os comprimentos de onda. Os nocivos são efetivamente absorvidos pela camada de ozônio do nosso planeta e é por isso que a vida pode se sustentar até agora neste planeta.
As fontes de UV geradas comercialmente ou artificialmente incluem dispositivos ativados eletricamente, como LEDs, lâmpadas de néon, lâmpadas de luz negra ou lâmpada de madeira, lâmpadas de flash de xenônio, arcos de soldagem e descargas de arco semelhantes.
Mesmo uma lâmpada incandescente comum gera raios UV, mas em pequenas quantidades em comparação com os outros espectros de luz incluídos.
Para desinfetar a água, as fontes artificiais mais eficazes são talvez a lâmpada de madeira e os LEDs UV especiais.
No entanto, ambos os dispositivos são itens especiais não facilmente disponíveis no mercado local, além disso, os LEDs UV são dispositivos extremamente caros.
Usando a lâmpada de xenônio
As lâmpadas de xenônio que normalmente são vistas em flashes de câmeras também emitem uma quantidade considerável de raios UV, embora possam incluir todo o espectro do comprimento de onda.
De acordo comigo, se você quiser fazer um circuito purificador de água UV caseiro, um tubo de xenônio com flash de câmera pode ser a melhor opção, pois eles podem ser facilmente adquiridos e construídos em casa.
Você pode recuperar uma seção eletrônica inteira do flash de sua câmera para fazer este projeto ou, alternativamente, fazer um circuito de flasher de tubo de xenônio operado por CA em casa e usá-lo para o circuito purificador de água UV proposto.

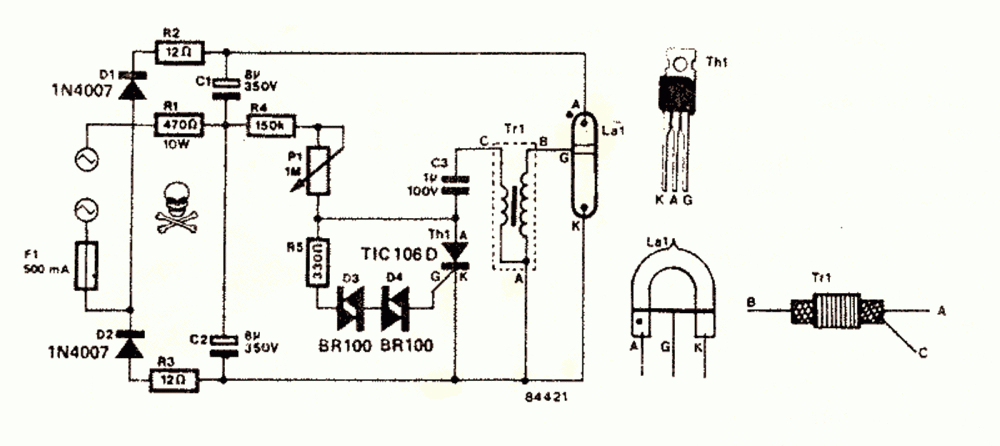

Um circuito simples de flash de xenônio pode ser visto no diagrama a seguir:
Diagrama de circuito
A explicação para o diagrama de circuito acima pode ser encontrada AQUI
Instalando o Circuito do Filtro UV
Depois de fazer o circuito acima, a lâmpada pode ser posicionada de modo que os raios sejam capazes de atravessar a água de uma extremidade à outra.
Certifique-se de que a água esteja limpa e livre de partículas de poeira, pois as impurezas suspensas bloquearão a maioria dos raios UV, facilitando a vida dos germes.

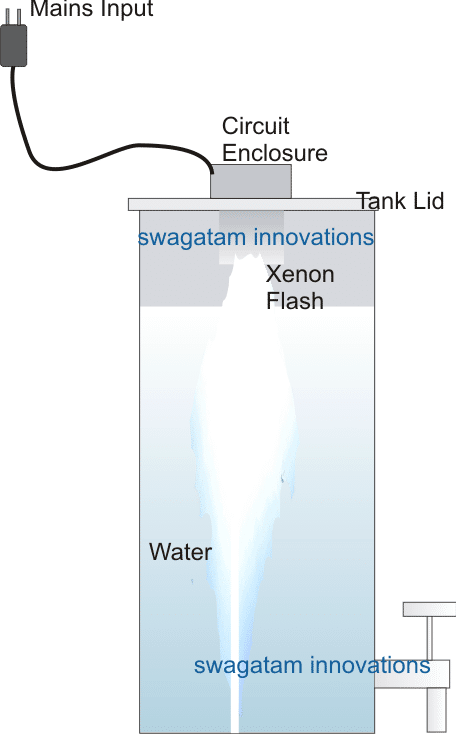

Lembre-se também, a lâmpada do flash deve ser posicionada diretamente face a face com a superfície da água, se for colocada fora da garrafa ou do recipiente, o material bloquearia a maioria dos raios, tornando as coisas ineficazes. Você pode consultar o seguinte exemplo de layout.
Arco elétrico como gerador de UV
Outra fonte potencial de luz UV são os arcos elétricos, todos estamos cientes dos efeitos adversos que um arco de soldagem traz para a pessoa que o utiliza, simplesmente mostra o nível de radiação gerado por essas fontes.
Podemos colocar esses dispositivos para desinfecção de tanques ou recipientes de água criando arcos elétricos dentro dos tanques ou recintos domésticos menores.
Claro que ninguém iria querer usar máquina de solda para implementar isso, uma opção mais simples seria usar um circuito de descarga capacitivo como usado em motocicletas para gerar faíscas de ignição.
Para os resultados acima, você pode tentar o seguinte circuito:
A explicação completa pode ser lida AQUI
Lista de peças
- Todos os resistores = 100 Ohms, 1 watt
- Todos os diodos = 1N4007
- Capacitor C4 = 105/400V PPC
- SCR = BT151
- Transformador TR1 = 0-12V, 1 amp
- Transformador TR2 = 0-12V, 500 mA

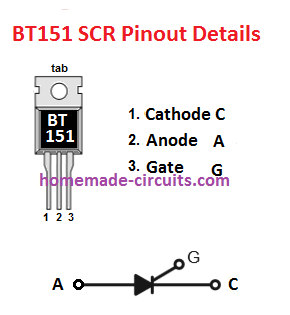

Detalhes de pinagem BT151

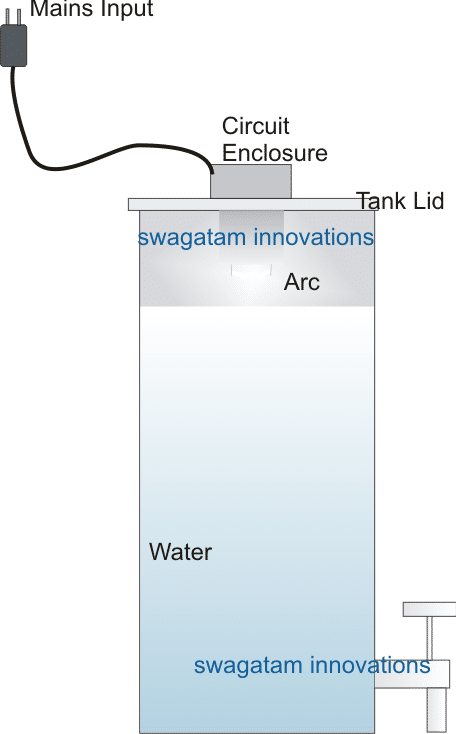

Novamente como discutido acima, os arcos devem “ver” a água diretamente e não através de um meio transparente ou através do enclausuramento, conforme mostrado no exemplo a seguir:
