Um interessante circuito eletrônico de eliminação de parasitas mostrado abaixo foi construído e testado com sucesso pelo meu amigo Sr. Steven. Vamos aprender mais sobre o circuito proposto.
A ideia do circuito

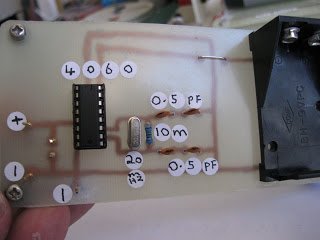

E-mail recebido do Sr. Steven: “Ei swagatam, você viu as últimas fotos que eu coloquei no meu SkyDrive, 4060 zappers de parasitas do tipo circuito integrado construído antes, mas recentemente instalado em uma caixa de plástico.
O mais recente resolvi testar no joelho dolorido, apesar de ter uma caixa cheia de vários que construí ao longo dos anos este fiz para passar algum tempo livre e resolvi testar.
Eu usei moedas de cobre para eletrodos, cada moeda foi lixada de um lado com uma pedra de amolar usada para cinzéis e facas, então de qualquer forma no primeiro teste eu usei os eletrodos de moeda em cada lado da articulação do joelho dolorido por um curto período de tempo.
Na noite seguinte, decidi tentar por mais tempo, pois a dor diminuiu um pouco na primeira vez, então, enquanto assistia à TV por cerca de uma hora, tinha os eletrodos de moeda acima e abaixo da articulação do joelho e, a cada poucos minutos, os movia levemente, durante isso notei uma leve dor sentida na articulação do meu joelho entre os eletrodos da moeda, então achei estranho, pois não estava me movendo ou submetendo qualquer estresse a essa articulação do joelho.
Depois de pouco tempo a dor passou e não voltou e no dia seguinte é a mesma sem dor nenhuma, está tudo curado e não estou sentindo dores tentando me levantar ou sentar quando dobro a articulação do joelho, então essa é uma ótima história.
Acho que a pequena dor pode ter sido um sinal de que algo está funcionando bem, agora para a dor nas costas que estou sentindo, acho que pode ser um músculo distendido ou outro.”
Circuito eliminador de parasitas usando IC 4060:

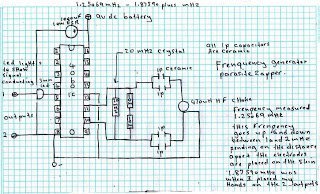

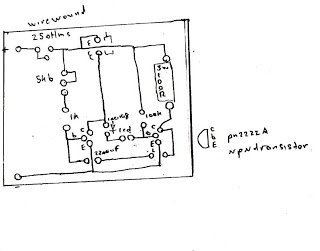

Diagrama de circuito

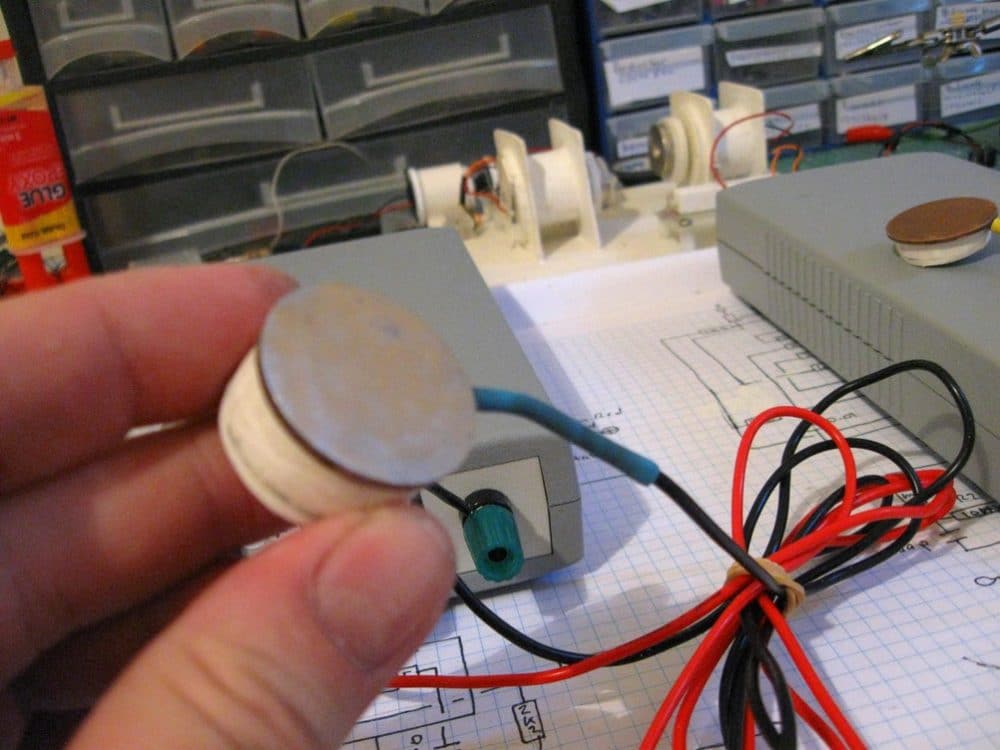

“Novos eletrodos de moedas de cobre para o meu eliminador de parasitas, estes são muito legais e podem ser modificados para poder ser protegidos Cinta de velcro para eliminação de parasitas, esta é uma das várias fotos que enviei para
SkyDrive…”

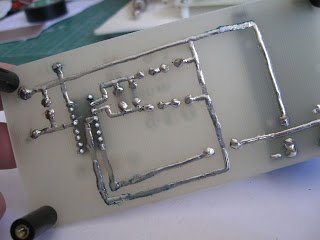

“Meus projetos anteriores foram baseados em transistores e outros CIs, aqui estão as fotos dos modelos de zapper de parasitas construídos anteriormente:

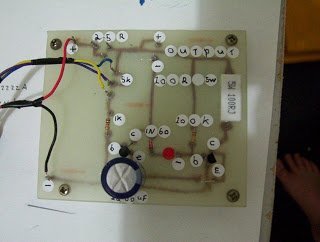

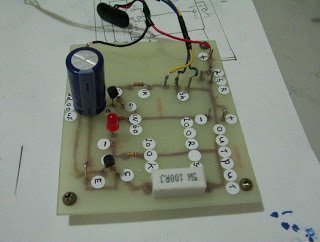

O acima é um circuito de driver de frequência de pulso que construí a partir de um vídeo do YouTube, fiz algumas alterações nele, não tinha um eletro de tamanho maior 220uf para colocar apenas pequenos, então usei o valor errado e coloquei um 2200uf / 35 volts eletro, e o diodo 1n4148.
Bem, não parecia fazer o led acender mesmo ao ligar um motor semelhante ao que o colega da rede usava, então joguei um diodo de gerânio 1n60 e agora o led parece funcionar algumas vezes devido a algum fator desconhecido, mas mesmo sem o led acendendo ele ainda coloca tensão suficiente para alimentar um motor.
Então, quando o led deveria acender por razões que eu ainda não sei é um mistério, eu acho, no começo eu escrevi o circuito do vídeo do YouTube, então o fiz em uma placa de pão e funcionou e o led acendeu quando liguei o motor elétrico.
Eu tenho, mas quando eu fiz a versão do circuito impresso e transferi as peças da placa de pão para ela o led não acendia, quando eu ligava o mesmo motor
então eu verifiquei as peças no circuito impresso e todas estavam OK, então eu construí outra placa de pão, e ela funciona novamente mesmo que o led das versões do circuito impresso não acenda quando eu liguei o motor o circuito idêntico no outro funciona ok muito estranho.
Então, o led também acende, então eu verifiquei novamente na placa de pão para descobrir por que funciona e não o outro, descobri que coloquei erroneamente um diodo 1n60, então talvez seja por isso que o led acende ao ligar um motor .
Troquei os diodos 1n4148 do circuito impresso para os mesmos da placa do pão e agora o led ainda não acende ao ligar o mesmo motor apenas algumas vezes pisca quando estou manuseando o motor devido a algum fator desconhecido,
mas, apesar disso, eles ainda alimentam o motor e colocam zap suficiente na minha língua para se qualificar como um zapper de parasita experimental, realmente eu construí isso a partir de um circuito desenhado à mão na rede para testar nas bobinas da minha nave estelar.

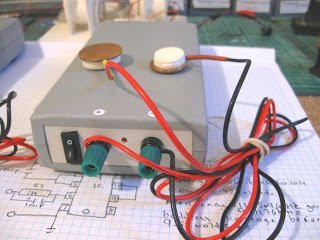

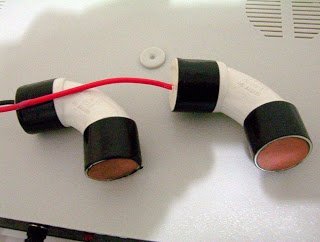

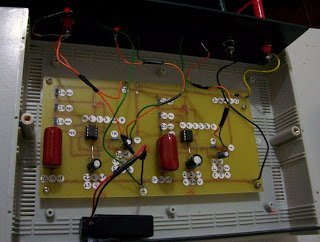

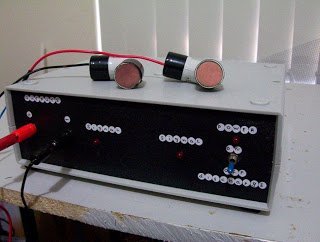

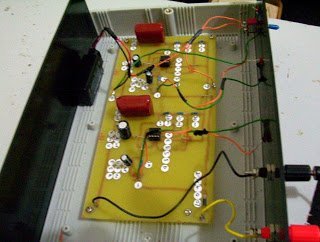

Aqui estão algumas fotos novas desse zapper multi parasita todo instalado e também os 2 eletrodos feitos de pequenas juntas de PVC branco usadas, para tubos de PVC.
Os eletrodos reais são moedas de cobre de 2 centavos arquivadas em um lado de cada moeda para proporcionar um bom contato com sua pele, a melhor maneira de evitar aquele mancha marrom que se forma nas superfícies de cobre neste caso foi usar uma mancha de aloevera gel,
e você também pode usar aloevera para ajudar os pulsos a conduzir melhor em sua pele, pois o gel de aloevera seca rapidamente ou é absorvido pela pele muito rápido, então é apenas uma questão de aplicar mais gel de aloevera nos eletrodos ou na pele. “
Atualizações de Steven:
Caro Swagatam,
Eu fiz um experimento para testar este circuito zapper que funciona com a bateria sla de 12 volts, novamente desta vez eu usei meu detector de ondas gravitacionais versão transistor para ver o que mais esse detector de ondas gravitacionais pode realmente sentir,
e, para minha surpresa, obtive alguns resultados desconcertantes, como fiz uma vez com outro eliminador de parasitas que testei há alguns anos e usei um circuito detector de ondas gravitacionais como receptor para qualquer coisa que possa emitir em energia ou outra.
com o zapper de parasitas ligado à minha bateria de laje e os auscultadores ligados ao meu detector de ondas de gravidade recebi um zumbido de tom alto como o som do tubo de cobre segurando os eléctrodos do meu zapper de parasitas e o positivo emite uma energia mais forte do que o negativo
e eu posso até digitar códigos morse naquele eletrodo de tubo positivo com meu dedo e ouvi-lo alto através dos fones de ouvido, pois o negativo também soa muito baixo
mas o estranho é que o sensível capacitor cerâmico do sensor do detector de ondas de gravidade deve estar captando algo vindo do eletrodo positivo e soa semelhante ao que recebo quando deslizo o eletrodo do tubo de cobre para cima e para baixo atrás da orelha direita enquanto seguro o eletrodo negativo, então é um pouco misterioso o que está sendo emitido mais forte por apenas um eletrodo de tubo positivo de cobre, mesmo que o negativo seja deixado sozinho e nenhum contato seja feito com ele,
então com os detalhes dos meus testes aqui o zapper parasita está transmitindo algo que meu detector de ondas de gravidade pode ouvir e se eu coloco minha mão perto do capacitor do sensor o som é silenciado como se minha mão estivesse agindo como um escudo alguns dos meus experimentos de excitador sec onde a mão colocada perto do detector de onda de gravidade está protegendo-o de muita energia rf ac no ar transmitido pela bobina do excitador sec.
neste caso, com o parasita zapper, é uma tensão de saída dc medida, portanto, não há ac rf envolvido, então como e por que o sinal está sendo recebido do eletrodo positivo tão fortemente no detector de onda de gravidade da versão do transistor é um mistério.
não há bobinas no zapper parasita, vou tentar ver se há alguma onda de rf vindo do zapper parasita usando meu design de plugue av de longo alcance de alta sensibilidade e meu receptor de ondas curtas e tentarei usar a configuração ac no meu medidor para ver se há um componente ac nele para.
