Neste post, estudamos um circuito simples de sensor de umidade que permite que um resfriador de ar evaporativo restaure automaticamente o nível de umidade de sua almofada evaporativa, detectando seu nível de umidade e ativando a bomba de água de acordo. A ideia foi solicitada pelo Sr. Ankur shrivastava
Especificações técnicas
senhor poderia por favor me ajudar a saber o projeto de um circuito que possa controlar o ligar e desligar da bomba d’água de acordo com a umidade da almofada evaporativa do resfriador de ar?
existe alguma maneira de medir a quantidade de água ou o nível de umidade das almofadas?
O design
Os resfriadores de ar evaporativos dependem da técnica de evaporação da água para produzir o efeito de resfriamento de seu ventilador, e para implementar isso o ar do ventilador é forçado através de uma almofada de evaporação úmida, onde ocorre o procedimento de resfriamento e um ar muito mais frio do que o ambiente é experimentado pelo usuário.
O processo de evaporação esgota continuamente a água da almofada de evaporação, o que resulta na secagem da almofada e, consequentemente, menor efeito de resfriamento.
Isso pode se tornar inconveniente para o usuário, pois o indivíduo precisa garantir que a umidade da almofada seja mantida de maneira ideal, despejando água no refrigerador de água periodicamente.
O circuito de resfriamento de ar automático proposto garante que a água dentro da almofada evaporativa seja sempre mantida em um nível ideal, ligando uma bomba de água e fornecendo a quantidade ideal de água na almofada evaporativa sempre que um baixo teor de umidade for detectado dentro da almofada.

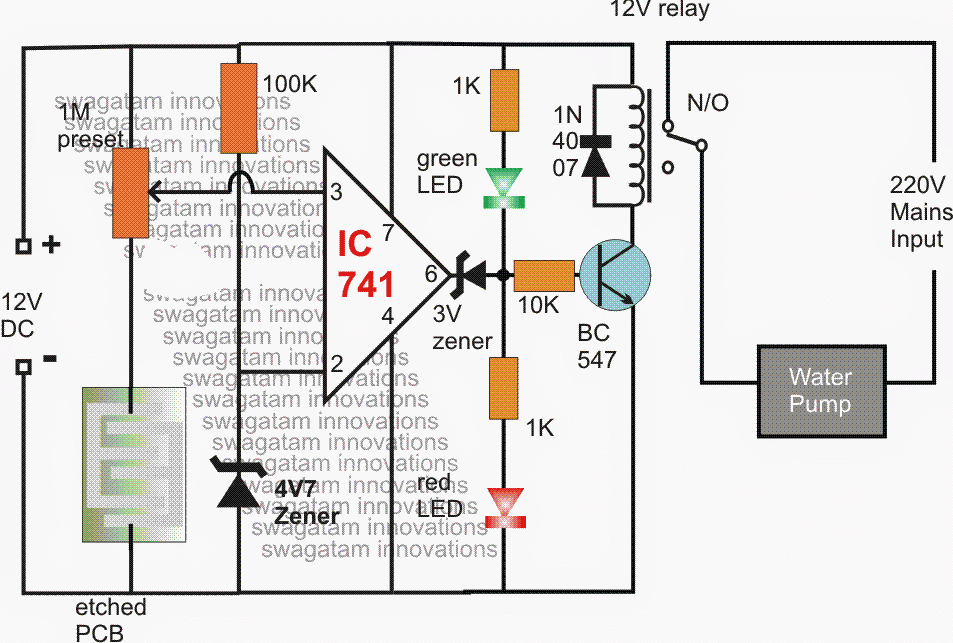

Diagrama de circuito
Referindo-se ao circuito simples do sensor de água acima, podemos ver como a operação automática do resfriador de ar evaporativo é implementada com a ajuda de um circuito comparador simples de opamp.
Como funciona
O opamp 741 é usado aqui para comparar a diferença de tensão em suas pinagens de entrada pin#2 e pin#3.
o pino nº 2 é referenciado a 4,7 V fixos por meio de um grampo zener, enquanto o pino nº 3 é terminado em uma PCB gravada em cobre para aterrar através de uma predefinição de 1 M.
O PCB de cobre gravado é fixado firmemente com o bloco evaporativo de forma que o conteúdo de água no bloco entre em contato direto com o layout de cobre gravado do PCB.
O teor de água através do PCB permite que a corrente passe para o solo e, por sua vez, faz com que o nível de potencial do pino 3 fique abaixo do nível de referência do pino 2, isso pode ser determinado definindo a predefinição de 1M adequadamente, para que a detecção seja alcançada no nível de umidade correto.
Portanto, enquanto o nível de umidade no PCB for detectado dentro da faixa ideal, o potencial do pino 3 continua sendo menor que o potencial de referência do pino 2, o que faz com que uma lógica baixa seja mantida no pino de saída 6 do o CI.
Isso é indicado pela iluminação do LED verde, e isso também mantém o transistor e o relé na posição OFF.
No entanto, no momento em que um baixo teor de umidade é detectado no layout da PCB, o potencial do pino 3 tende a ficar acima do potencial do pino 2, consequentemente, fazendo com que o pino 6 de saída fique alto. O transistor e o relé respondem a isso e o motor da bomba é ativado, permitindo um enchimento automático de água e encharcamento da almofada evaporativa até que seu nível de umidade seja restaurado de forma ideal, o que leva o opamp a desligar o relé e a bomba até o próximo ciclo.
