Neste post, aprendemos sobre um circuito de luz de emergência automático simples, porém sofisticado, que pode ser considerado “inteligente” devido aos recursos avançados envolvidos e um design barato. A ideia foi solicitada pelo Sr. Lokesh.
Especificações técnicas
Oi senhor, estou tão feliz em ver seu interesse em circuitos eletrônicos. Esperando tão ansiosamente pelo circuito que terá o seguinte recurso (poucos ou todos).
– Corte de Bateria Fraca
– Proteção contra sobrecarga
– Proteção contra curto-circuito
– Proteção de corrente reversa
– Proteção contra inversão de polaridade
– Proteção contra trovões
– Proteção contra descarga excessiva
– Desligamento automático da bateria na detecção de baixa tensão
– Proteção contra sobrecarga
– Parada de carga automática/detecção de alta tensão
– Exibição do nível de capacidade da bateria (SOC)
Fazendo este circuito para local desprivilegiado como doação para pobres via caridade Então espero que eu possa ter um diagrama ckt com alguns ou todos os recursos mencionados acima ou seu link ..
Aguardo sua resposta..
Com toda a emoção
Obrigado
Cumprimentos
Lokesh
Se for bem-sucedido, pretendo colocar o nome do seu site e site no meu dispositivo
Como parte da homenagem ao senhor
O design
Entre os muitos recursos interessantes solicitados acima, apenas dois não estão incluídos no circuito de luz de emergência LED inteligente proposto, que são: 1) Indicador de nível de capacidade da bateria e 2) proteção contra trovões.
O indicador de nível de capacidade da bateria é eliminado para manter as coisas simples no design, e o recurso de proteção contra trovões não é considerado no circuito, pois pode ser incluído na forma de um acessório externo e não pode fazer parte do circuito eletrônico.
Além do acima, todos os recursos restantes estão incluídos no design, tornando-o verdadeiramente impressionante e inteligente.
Vamos entender o design simples e avançado em detalhes com a ajuda da seguinte descrição:

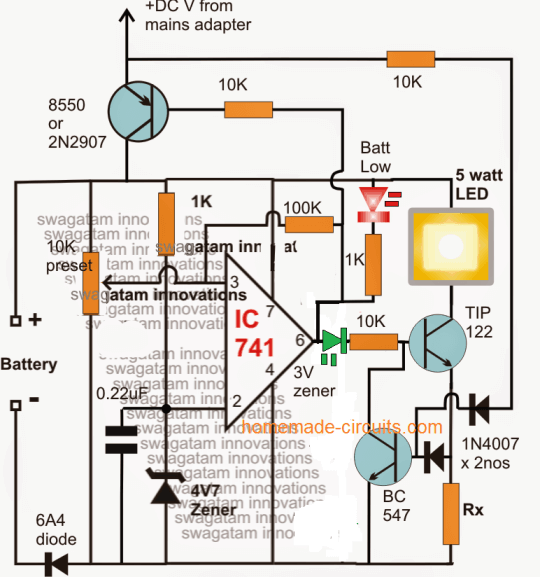

Referindo-se ao circuito de luz de emergência automático inteligente mostrado acima, o IC 741 forma o detector de nível de bateria e o estágio de corte.
Como funciona
A predefinição de 10k é ajustada de modo que a saída do IC seja apenas positiva sempre que a “bateria cheia” for atingida no nível selecionado
Isto é indicado pelo acendimento do LED verde e pelo desligamento do LED vermelho. Quando isso é detectado, o IC entra em modo de travamento devido à presença do resistor de realimentação de 100k.
Como esse resistor de 100k também forma o controle de histerese e se torna responsável por restaurar o processo de carregamento no nível desejado de bateria fraca, ele deve ser selecionado de modo que execute esse processo de restauração de baixa carga no nível correto de bateria fraca preferido.
Durante a ausência de energia elétrica, quando o nível baixo é detectado pelo opamp, o TIP122 é instantaneamente desligado para evitar a descarga excessiva da bateria.
O transistor TIP122 torna-se o dispositivo driver de LED, que aciona o modo de espera assim que a bateria fica totalmente carregada e liga o LED no caso de falta de energia da rede.
Calculando o limitador de corrente
O transistor BC547 associado garante uma corrente segura e restrita ao LED conforme definido pelo valor do resistor Rx.
Rx é calculado com a ajuda da seguinte fórmula:
Rx = 1,2 / corrente máxima segura do LED (em amperes)
O transistor PNP na parte superior está posicionado para fornecer a tensão de carga para a bateria. Ele é habilitado na posição ON sempre que a tensão da bateria for detectada abaixo do limite inferior e enquanto a saída do opamp estiver negativa ou baixa, por outro lado, este transistor PNP é instantaneamente desligado quando a bateria é detectada como totalmente carregado e a saída do opamp alternada para um potencial alto ou positivo.
A tensão de alimentação no coletor deste transistor pode ser derivada de qualquer unidade adaptadora SMPS AC/DC padrão.
O link de realimentação do coletor do transistor PNP para a base do BC547 cuida da ação de comutação de LED de emergência, o que garante um acendimento imediato e automático do LED sempre que a tensão da rede falhar e vice-versa.
Se você tiver mais dúvidas sobre o design, sinta-se à vontade para usar a caixa de comentários abaixo para anotar seus valiosos feeds.
