Circuito de rega de plantas controlado por celular

Relacionados

Neste post, discutiremos alguns circuitos que permitirão a rega automática de plantas e vasos de flores, mesmo quando o dono da casa estiver fora de casa e a casa estiver trancada por muitos dias.

O primeiro método é por meio de um sistema ativado por som que detecta o som de um toque de celular e aciona a bomba d’água, o segundo método é por meio de um timer programável, que aciona a bomba por um período de tempo predefinido, a cada dia.

Vamos começar entendendo o primeiro conceito usando um celular e um circuito de comutação ativado por som

Rega de Plantas Controlada por Celular

A ideia foi pedida por um dos fervorosos leitores deste blog, o Sr. Akhilesh. O parágrafo a seguir explica o requisito do projeto:

Eu quero fazer um circuito que ligue automaticamente a bomba de água apenas por 2 min ou ative com som e desligue após 2 min.
Na verdade, quando minha família sai da estação por uma semana, todas as plantas morrem por falta de água. Então estou planejando fazer um circuito que possa controlar um pequeno motor (bomba do refrigerador de água) e todos os dias ligar automaticamente em um horário específico e desligar após 2 min. ou um circuito que pode funcionar com ativação de som, por exemplo eu coloco um celular perto do circuito e quando ligo nesse telefone, o motor liga e desliga por 2 ou 5 min.

Neste circuito de irrigação de plantas controlado por celular, usamos um circuito de comutação ativado por som e colocamos um telefone celular de baixo custo próximo ao MIC do circuito.

O circuito ativado por som possui um relé, que é conectado a uma unidade de bombeamento de água, que fornece água às plantas.

O relé permanece ativado enquanto algum tipo de som audível permanecer próximo ao MIC do circuito. Neste projeto, um toque de celular é usado para fazer o ruído próximo ao MIC, que aciona o circuito.

O proprietário deve simplesmente ligar para o número do celular que está localizado próximo ao MIC do circuito ativado por som.

Enquanto o toque permanecer ligado próximo ao MIC, o relé permanece ativado, mantendo a bomba d’água ligada, e isso permite que a água seja fornecida às plantas ou ao vaso de flores.

Quando o toque termina, a bomba de água para de despejar água na planta.

Assim, o dono da casa tem total controle da situação, o que lhe permite fornecer água remotamente às plantas de sua casa sempre que necessário.

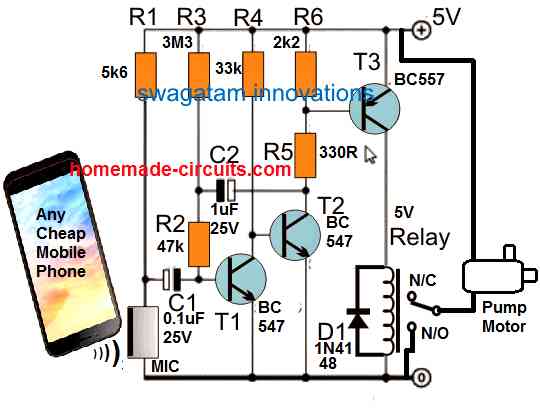

A figura a seguir mostra o conjunto completo para o circuito de irrigação da planta com controle móvel.

IMG 624302223AC60
CIRCUITO DE REGA DE PLANTAS CONTROLADO POR CELULAR 5

O funcionamento do circuito pode ser entendido com os seguintes pontos:

Quando o celular que é mostrado próximo ao MIC é chamado pelo proprietário, o ruído do toque é detectado pelo MIC. Isso aciona o transistor T1, T2 e T3 em sucessão, que finalmente liga o relé.

O relé pode ser visto conectado com uma pequena bomba de água de 6 V, que é ligada. Permanece LIGADO enquanto o toque do celular permanecer ativo.

O circuito transistorizado é basicamente um circuito amplificador de MIC, que amplifica os pequenos sinais elétricos do MIC, gerados devido ao som do toque.

T1 faz o trabalho de um pré-amplificador, enquanto T2 e T3 amplificam ainda mais o sinal pré-amplificado de T1, de modo que a corrente se torna suficientemente grande para ligar um relé.

O capacitor C2 determina por quanto tempo o relé pode permanecer LIGADO após a interrupção do toque.

R1 decide a sensibilidade do circuito às entradas de som. Se você quiser garantir que o circuito MIC não seja acionado devido a sons externos dispersos, você pode aumentar o valor de R1 para 10 k ou mais.

O circuito de irrigação da planta controlado por celular é simples e barato, mas tem uma desvantagem, não pode enviar um SMS de volta ao proprietário para confirmar as ações, o que significa que o proprietário nunca pode saber se a bomba d’água foi realmente ativada ou não. No entanto, o circuito transistorizado sendo pequeno e simples é extremamente confiável e responderá impecavelmente aos sons do toque e ativará o relé da bomba de água sem falhas.

Circuito Automático de Rega de Plantas Baseado em Temporizador

Um circuito automático de irrigação da planta baseado em temporizador garante que a bomba de água seja ligada por um período específico de tempo todos os dias em um horário predeterminado.

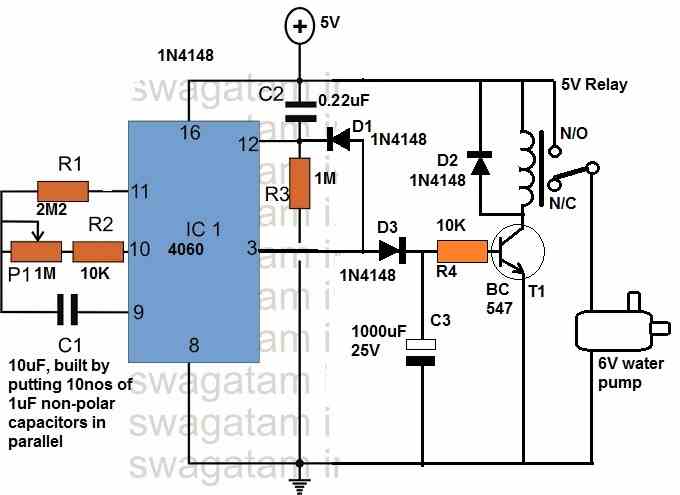

O circuito proposto é, na verdade, um temporizador de longa duração, com saída monoestável transistorizada, como mostra o diagrama a seguir.

O temporizador IC 4060 é configurado em modo oscilador simples.

IMG 6243022281986
CIRCUITO DE REGA DE PLANTAS CONTROLADO POR CELULAR 6

O período de atraso do oscilador é determinado pelos componentes P1, R2 e C1. O atraso determina por quanto tempo o relé permanece DESLIGADO e a que horas do dia (ou da noite) ele LIGA a bomba d’água.

Você descobrirá que o IC tem muitas pinagens que geram as oscilações de saída em diferentes taxas de frequência, cada uma sendo o dobro do pino de saída anterior.

De todos os pinos de saída, o pino 3 gera a frequência mais baixa, ou o atraso mais alto, ou as saídas de período de tempo ligado mais altas.

Por esta razão, o pino 3 é selecionado para gerar os intervalos de tempo para o relé e a ativação da bomba d’água.

Quando a energia é ligada, o C2 reinicia momentaneamente o IC fornecendo um pulso curto e alto em seu pino #12.

A reinicialização garante que o tempo do IC comece do zero, com o pino 3 iniciando com uma saída baixa.

Enquanto o IC conta, o pino 3 permanece baixo, o que permite que o estágio do relé do transistor permaneça desligado.

Assim que o tempo do IC termina, o pino 3 fica alto e algumas coisas acontecem simultaneamente.

O sinal alto entra em D3 carregando C3 e também passa por D1 para acertar o pino 12, que redefine o IC, de modo que o pino 3 instantaneamente fica baixo novamente e a contagem começa novamente. Esse processo é crucial, pois garante que os ciclos de atraso sejam quase idênticos em duração, sem discrepâncias.

No entanto, este pulso momentâneo curto é suficiente para carregar C3 completamente e fazer com que o transistor T1 ligue.

Quando T1 liga, o relé também liga, o que liga a bomba de água.

A carga dentro do C3 garante que o T1 permaneça ligado por algum tempo, talvez por 5 a 8 segundos, tempo suficiente para regar um vaso de flores ou qualquer planta pequena.

Se você quiser que o relé seja ligado por um período maior de tempo, você pode substituir o T1 por um transistor Darlington e aumentar o valor de R4 para 100K, o que pode aumentar o tempo do relé ligado para cerca de um minuto.
