O post fala sobre um problema de circuito temporizador IC 4060 implementado em uma máquina de café, em que o circuito simplesmente para de funcionar cada vez que seu período de atraso estipulado é decorrido, mesmo após um desligamento completo e LIGADO.
A questão foi apresentada pelo Sr. Kenndy e foi resolvida através da seguinte discussão por e-mail:
Por que o IC 4060 para de reiniciar após cada ciclo de temporização
Estou escrevendo para você da Suécia e tenho algum problema com o cronômetro da minha cafeteira comum.
O problema é que quando eu ligo tudo e ligo a máquina, ela funciona bem o tempo todo até o tempo decorrido após cerca de 35 minutos, mas se eu iniciar novamente 1 hora depois, não funciona, nada acontece, parece que o circuito está bloqueado para cima ou algo assim.

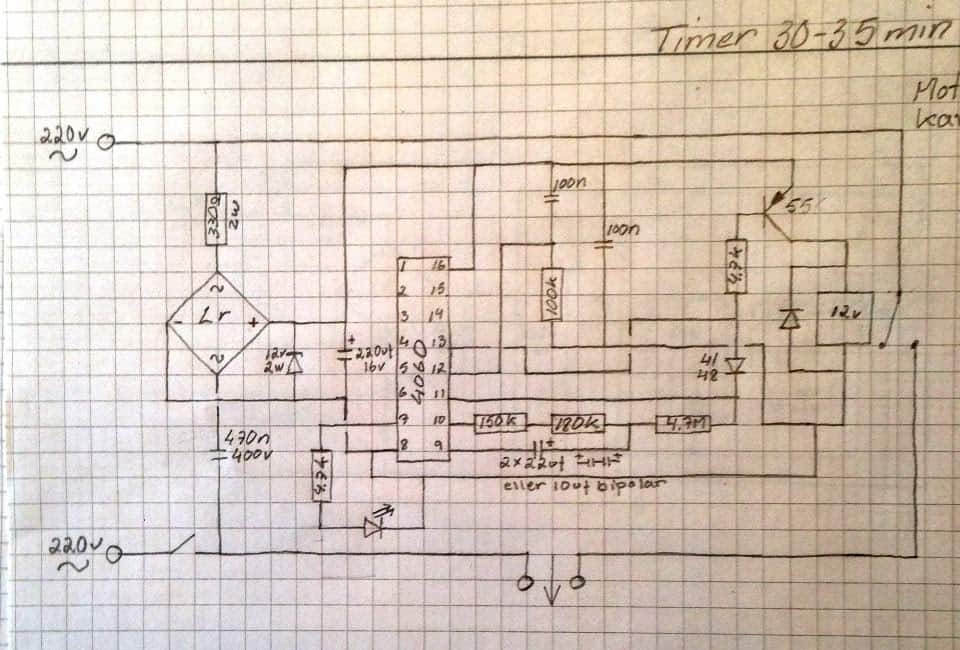

Enviei a você meu esquema que eu uso e pode ser que você possa dar uma olhada nele e talvez tenha alguma solução.
Meu circuito usa o botão liga/desliga da cafeteira.
Aguardo sua resposta
Cumprimentos
Kenndy
Avaliando o comportamento de travamento do circuito IC 4060
Olá Kendy,
O circuito não consegue quebrar a trava criada pelo diodo conectado entre seu pino 11 e o pino 13 de saída. O circuito precisará ser reiniciado.
Para isso, você precisará DESLIGAR completamente a energia e aguardar algum tempo e, em seguida, LIGAR para reiniciar a unidade.
Alternativamente, você pode adicionar um interruptor momentâneo entre a linha positiva e o pino 12 do IC, pressionando-o momentaneamente irá reiniciar o IC e permitir que ele reinicie normalmente.
Cumprimentos
Função de reinicialização automática do IC 4060
Obrigado pela sua resposta.
Mesmo se eu desligar a energia e desconectar da rede, depois de 2 horas não funcionará. Mas um interruptor entre o pino 16 e o pino 12 faz o trabalho, mas este pequeno circuito está embutido no coffemachine, então não posso usá-lo
solução.
Existe alguma maneira de corrigir isso de forma eletrônica. Aguardo sua resposta e obrigado mais uma vez.
Cumprimentos
Kenndy
Resolvendo o problema do circuito
Kendy,
isso pode estar acontecendo devido à carga no capacitor do filtro… tente adicionar um resistor de 2k2 ou 4k7 entre o pino 16 e o pino 8 do IC, isso deve resolver o problema.
Comentários [Solved]
Oi
Um resistor entre o pino 16 e o pino 8 (2,2K) resolveu o problema. Obrigado por dedicar seu tempo para me ajudar, sou muito grato.
Cumprimentos
Kenndy
