Neste post, aprendemos como fazer um circuito temporizador de relé alternativo simples baseado em IC 555 para alternar algumas cargas alternadamente com um comprimento de atraso especificado, conforme determinado pelos valores calculados dos componentes relevantes. A ideia foi solicitada pelo Sr. Sanjoy.
Objetivos e Requisitos do Circuito
- Sou um leitor assíduo dos seus excelentes posts. Aqui eu gostaria de solicitar um projeto de circuito.
- Estou tentando construir um revestimento de papel de laboratório para o qual vou empregar secadores de cabelo de 2000 watts para secar o papel revestido.
- O problema é que esses secadores não podem funcionar continuamente.
- Portanto, decidi usar dois secadores alternadamente por três minutos cada. Mas a troca alternada desses secadores manualmente sempre é cansativa.
- Solicito então um circuito que possa ligar e desligar os secadores de forma alternada e automática por um período de tempo pré-estabelecido e continuar fazendo isso até desligar.
O design

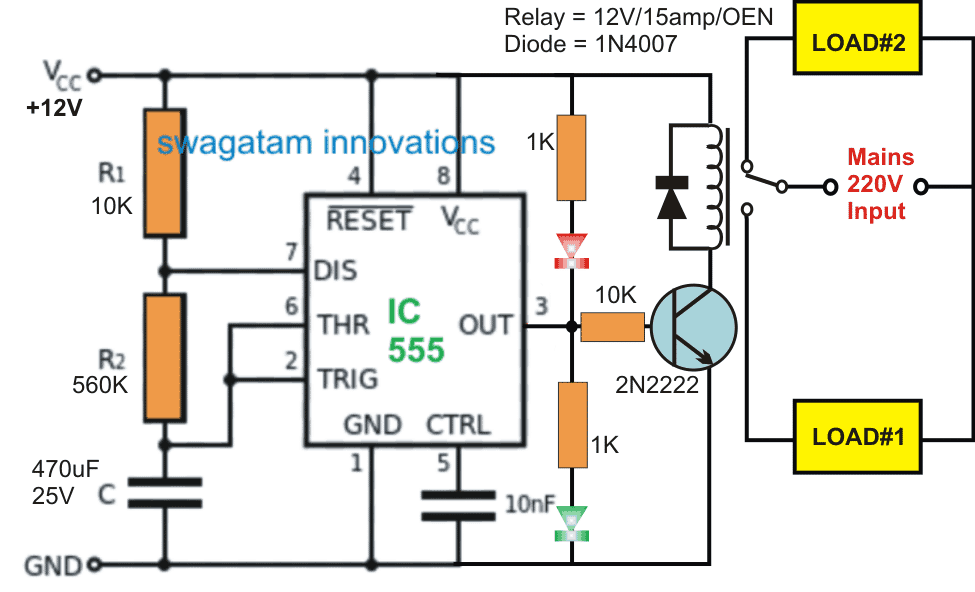

Referindo-se ao circuito de relé de comutação alternativo mostrado abaixo, ou também podemos chamá-lo de circuito de pisca-pisca de comutação alternativo, a ideia pode ser entendida com a ajuda da explicação em anexo.
O circuito é construído em torno de uma configuração astável padrão IC 555, que basicamente produz um alto e baixo alternado ou 12V e zero volt alternados em seu pino 3 quando ligado.
Esta saída de comutação alternada acompanha certo atraso entre sua comutação ON/OFF conforme determinado pelos valores dos componentes de R1, R2 e C.
No projeto proposto, os valores desses componentes de temporização são adequadamente calculados para produzir um ciclo de trabalho de aproximadamente 50% e com um comprimento de atraso de cerca de 180 segundos ou 3 minutos.
Com o arranjo mostrado, apenas o valor do capacitor de 470uF precisa ser alterado para alcançar outros atrasos de tempo preferidos no pino de saída nº 3.
O pino 3 pode ser visto conectado a um estágio de driver de relé de transistor que responde aos pulsos alto/baixo da pinagem e, consequentemente, alterna os contatos do relé entre os contatos N/C e N/O.
Uma vez que as duas cargas estão conectadas através destes dois contatos do relé, estas também são alternadas de LIGADO para DESLIGADO e vice-versa com um atraso de 3 minutos entre cada comutação.
Os dois LEDs conectados entre os pinos de alimentação e o pino 3 do IC ajudam a indicar qual carga pode estar na posição LIGADA ou DESLIGADA em um determinado instante.
O circuito temporizador de relé de comutação alternativo explicado acima também pode ser implementado para outras aplicações idênticas e os períodos ON/OFF podem ser ajustados independentemente para obter diferentes sequências ON/OFF, alterando adequadamente os componentes de temporização R1/R2 do astável.
