O artigo explica um circuito temporizador IC 555 simples de duas etapas que pode ser usado para operar sequencialmente qualquer sistema de mecanismo industrial especificado, nesta aplicação é usado para operar um braço de arremesso de bola pneumático pressurizado. A ideia foi solicitada pelo Sr. Ray Strong.
Especificações técnicas
Tão feliz que encontrei este site, pode ser meu novo favorito. Eu sou um amador aqui que já quebrou seu cérebro o suficiente.
Esperando que você possa me ajudar. O que eu preciso é de um “temporizador de atraso de ativação/desativação verdadeira” conforme detalhado aqui –> https://drive.google.com/open?id=0B8cU3NynJy7kekE4bXIxUFBORXM .
O sinal que vai para o temporizador de atraso será de um “temporizador de pausa de pulso” e eu gostaria apenas de fazer o temporizador de atraso atrasar esse sinal de pausa de pulso antes de replicá-lo meio segundo depois para outro componente.
Basicamente, preciso que produza o mesmo sinal pela mesma duração, mas apenas atrasou uma fração de segundo.
Existe algo barato por aí que vai fazer isso por menos de US $ 30 ou você poderia me fornecer um esquema.
Eu planejo usar a tensão de alimentação para fornecer as três coisas que precisariam dela (entrada de pulso/pausa, entrada de relé de pulso/pausa e entrada de relé do temporizador de atraso).
Suponho que tudo isso possa ser incorporado em uma placa de circuito, mas já tenho o temporizador de pulso/pausa e estou apenas procurando adicionar um segundo sinal atrasado.
Mas, para adicionar a isso, gostaria que o atraso “T2” (mostrado no link postado acima) fosse ajustável de cerca de 0,1 a 1 segundo.
O que eu estou usando é um braço de arremesso de bola pneumático. A saída do temporizador de pulso/pausa será usada para acionar uma trava para segurar/travar o braço e também para acionar o início do temporizador de atraso ao mesmo tempo.
Ao final do atraso “on” do temporizador de atraso ele acionará a válvula pneumática para abrir, pressurizando o cilindro (que ainda está preso pela trava).
No final do tempo de pulso/pausa (quando o relé de pausa de pulso é aberto), a trava será liberada permitindo que o cilindro se estenda a uma taxa maior do que seria possível sem ter sido previamente pressurizado. Agora a próxima parte é onde eu quero que seja ajustável.
Eu preciso que o tempo que o relé no temporizador de atraso está fechado seja ajustável para que eu possa ajustar por quanto tempo a válvula pneumática é aberta. Outra especificação seria que o atraso “ligado” do temporizador de atraso deve ser de cerca de 0,25 a 0,5 segundos.
Desculpe se isso é confuso. Vou postar um esboço hoje para lhe dar um visual.
Obrigado!

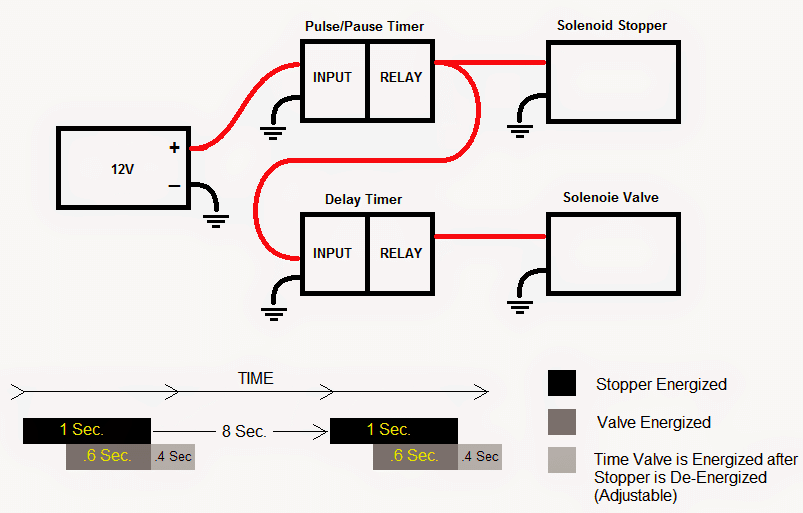

Aqui está o esboço:
O design

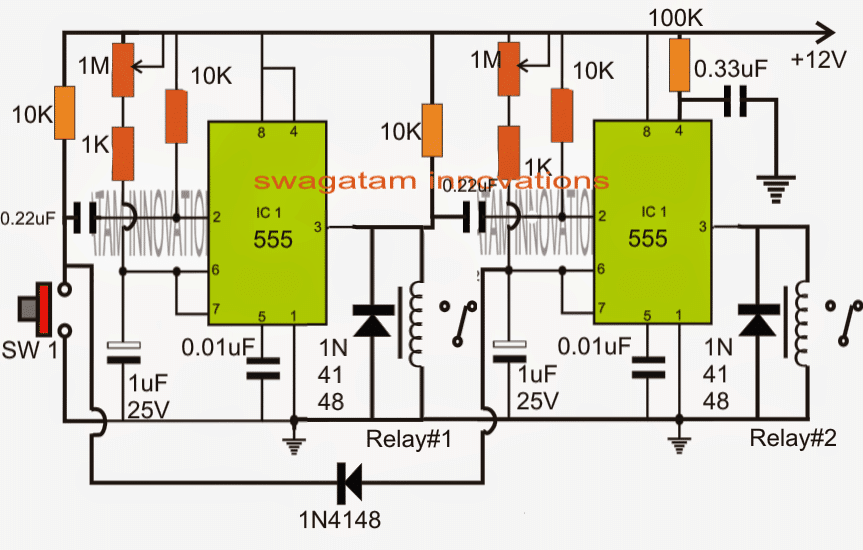

O temporizador de dois passos proposto para operar um braço pneumático pressurizado pode ser estudado através do seguinte projeto de circuito.
O circuito é projetado de tal forma que inclui ambos os estágios do temporizador (t1 e t2) juntos, e o mecanismo externo de pausa/pulso pode ser eliminado.
Basicamente são usados dois estágios IC 555 que são acoplados em série, ambos configurados como operadores monoestáveis.
Quando a energia é ligada, o pino 3 do IC esquerdo é mantido em uma lógica baixa, o que aciona o pino 2 do IC do lado direito para o terra, no entanto, o pino 3 do IC do lado direito é incapaz de ir alto e responder para este gatilho porque seu pino 4 simultaneamente passa por uma desativação momentânea (reinicialização) através do capacitor de 100k e 0,33uF.
Assim, enquanto isso, seu capacitor pino 2 0.22uF carrega e mantém as coisas congeladas no momento sem reação no relé conectado.
SW1 forma o iniciador do gatilho, assim que SW1 é pressionado, o pino 2 do IC esquerdo recebe um sinal de terra e puxa o pino 3 do IC para cima, ativando o relé 1 …. o batente do solenóide agora é energizado através disso retransmissão.
A ação acima permite que o capacitor do pino 2 do IC do lado direito seja descarregado através dos dois resistores de 10K em suas extremidades e permite que este IC atinja uma posição de espera.
O IC do lado esquerdo agora conta dependendo da configuração de sua predefinição de 1M e do capacitor de 1uF/25V.
Uma vez que o tempo decorrido, o pino 3 do IC esquerdo reverte para zero lógico, causando um pulso negativo momentâneo no pino 2 do IC do lado direito. O relé nº 1 é desativado, desenergizando o solenóide do batente conectado a ele.
Isso solicita uma alternância seqüencial do relé do lado direito cujo pino 3 agora fica alto e que, por sua vez, liga o relé 2 conectado. A válvula solenóide é energizada instantaneamente nesta instância através do relé nº 2.
O IC agora começa a contar o período de atraso conforme definido pelos componentes RC em seu pino 6/2.
Uma vez que o tempo do IC do lado direito também tenha decorrido, seu pino 3 fica baixo, desativando o relé 2 e redefinindo os temporizadores para sua condição original.
O diodo que liga os dois CIs garante que, enquanto o CI correto estiver contando, qualquer disparo de SW1 apenas ajuda a prolongar a contagem do CI devido à reinicialização (descarga) de seu capacitor de temporização no pino 6/2.
Feedback do Sr. Ray Strong
Muito obrigado por sua ajuda e resposta rápida, no entanto, ao ler sua explicação sobre o circuito do temporizador para pneumática, não tenho certeza de que ele funcione com as especificações que preciso.
Você mencionou que o temporizador externo de pulso/pausa pode ser eliminado, mas esse é o circuito que acionará o ciclo a cada 8-10 segundos. Como mencionei, você pode incorporar esse gatilho temporizado no circuito de atraso, mas não vejo que você tenha feito isso aqui. S
ou mencione quando SW1 é pressionado que o relé #1 é ativado e o batente do solenóide é energizado. Tudo bem, mas para meus propósitos eu teria a tensão do circuito de pulso/pausa para ser o gatilho no lugar do seu SW1. Basicamente eu preciso ter a coisa toda pedalando a cada 8-10 segundos para lançar um arremesso a cada 8-10 segundos. Então um botão de pressão não é o melhor para mim. Para o meu bem, prefiro usar o temporizador externo de pulso/pausa por enquanto, pois posso usar sua saída para controlar outros componentes do meu mecanismo.
Além disso, você menciona do meu entendimento que quando o solenóide da rolha é desenergizado, a válvula é energizada.
Isto não é o que eu estava esperando. O que eu precisava era que a válvula energizasse por cerca de 0,5 segundos antes que a tampa desenergiza e, em seguida, permanecesse energizada por um período de tempo ajustável depois que a tampa desenergiza. Basicamente eu preciso do que meu esboço ilustra.
Perdoe-me se essas especificações foram atendidas em seu projeto, mas não entendi como sua explicação do circuito atendeu às minhas necessidades. Você poderia dar uma segunda olhada para ver se essas necessidades de tempo são atendidas e, se possível, você poderia listar as etapas também com uma explicação mais direta, como apenas as etapas pelas quais o ciclo passaria.

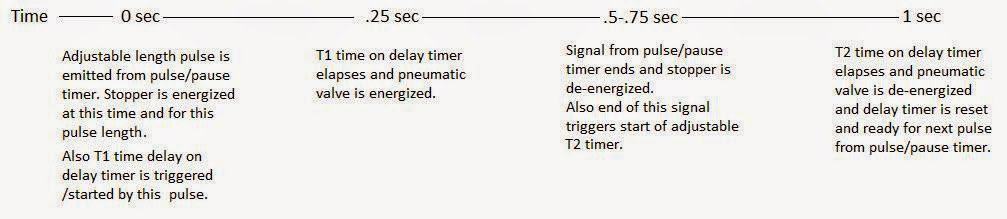

Aqui está uma descrição melhor definida.
Se você tiver alguma dúvida antes de entrar no design, sinta-se à vontade para me informar.

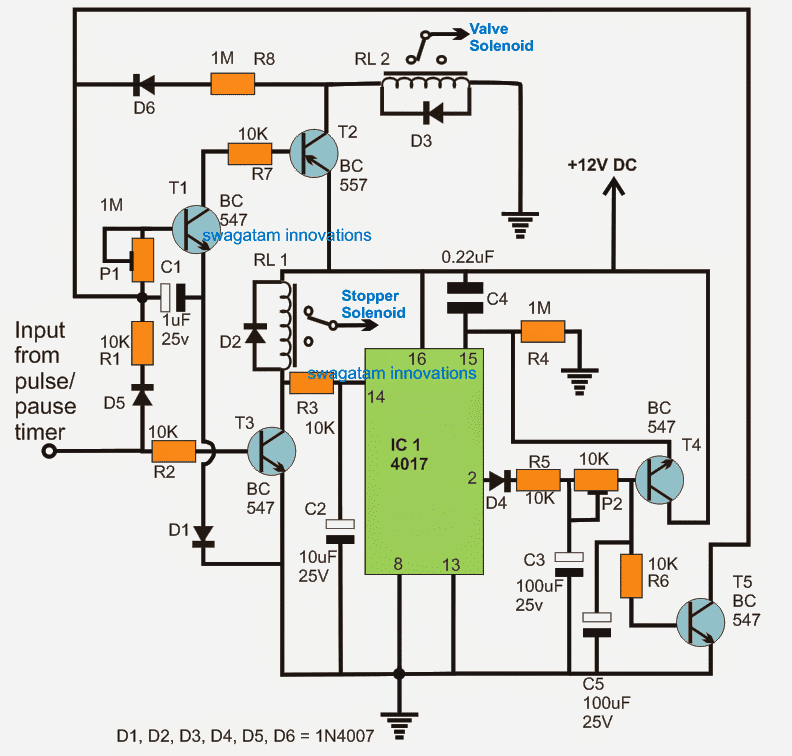

De acordo com a discussão acima, fiz as alterações apropriadas no design, o layout finalizado pode ser visto abaixo e entendido com a explicação ao lado:
A alimentação positiva é aplicada ao trilho do pino 16 do IC 4017, quando ligado, C4 reinicializa o IC fazendo com que o pino 2 produza uma lógica zero na base de T3, e todo o circuito espera em uma condição de espera.
Quando um pulso positivo é aplicado na base de T2 do temporizador externo de pulso/pausa, T3 instantaneamente conduz e aciona RL1 ligando o “solenóide de parada”.
Enquanto isso, C1/P1 junto com T1/T2 que forma um curto circuito de temporizador ON de atraso (t1) também responde ao gatilho externo e trava via R8/D6 e no processo ativa RL2 após algum atraso conforme determinado pela configuração de P1 /C1.
RL2 agora aciona a válvula pneumática.
Após um atraso predeterminado, o temporizador de pulso de pausa desliga, desligando T3 e RL1 junto com o solenóide do batente.
Assim que T3 desliga, o pino 14 do IC4017 recebe um pulso de disparo positivo através da bobina do relé e R3.
O gatilho acima força uma lógica alta sequencial a pular do pino 3 (não mostrado) para o pino 2 do IC.
Outro “temporizador de atraso ON” (t2) conectado no pino 2 do IC agora começa a contar e, após algum atraso, T4 é ligado, junto com T5.
T4 envia um pulso de reset para o pino 15 do IC, enquanto T5 conduz e garante que a trava T1/T2 seja quebrada para que RL2 seja desativado junto com o solenóide da válvula.
As ações acima redefinem completamente todo o circuito até que a próxima entrada do temporizador de pulso/pausa seja aplicada.
