O post explica alguns circuitos de temporizador interessantes personalizados de acordo com os requisitos individuais.
O primeiro é uma espécie de circuito temporizador programável semana/dia para acionar um motor por um tempo pré-determinado apenas durante determinados dias da semana selecionados, enquanto o segundo circuito temporizador é para alertar um palestrante sobre o término do tempo previsto de seu/ seu período de aula.
As idéias foram solicitadas pelo Sr. Stevan e pelo Sr. Ilman, respectivamente.
Solicitação de circuito nº 1
Passo mais de 20 horas no seu site, procurando um circuito que preciso…
Meu conhecimento não é suficiente para descobrir qual circuito posso usar e tentei com muitos deles… Se você tiver tempo, ficaria muito grato se você pudesse me ajudar e projetar o circuito.
Eu preciso de um circuito de temporizador que me permita escolher por quanto tempo ele ficará LIGADO (3-10 seg) e quantas vezes ele repetirá essa ação durante 7 dias (1-7 vezes, ou seja, uma vez por semana, duas vezes por semana , todos os dias etc). Eu preciso dele para controlar o motor elétrico de 9-12V.

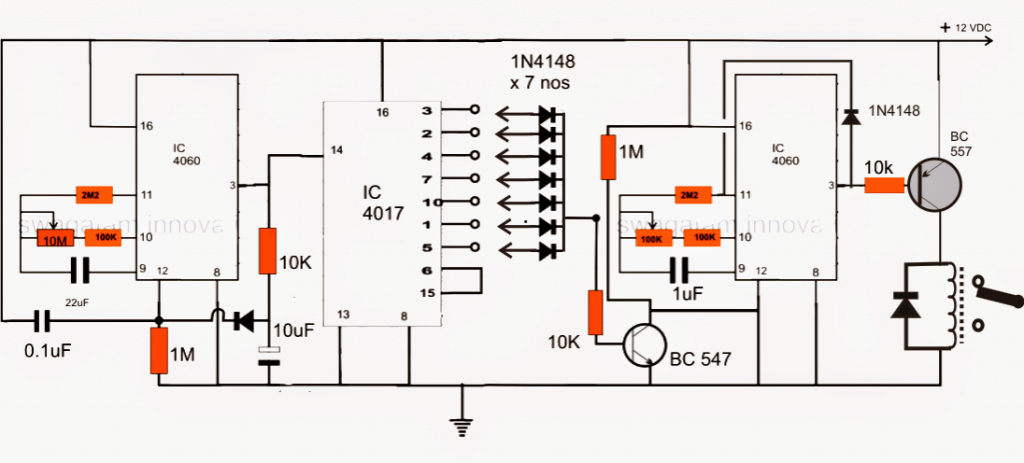

Diagrama de circuito
Operação do Circuito
Conforme mostrado no circuito temporizador programável de dia da semana acima, o IC 4060 no lado esquerdo é conectado como um circuito temporizador de 24 horas.
A duração do tempo é determinada pelo capacitor de 22uF e pelo pote de 10m. Um valor fixo adequado pode ser selecionado para esses dois componentes para obter o atraso de tempo especificado.
O capacitor de 22uF deve ser do tipo de capacitor de baixo vazamento não polar e os resistores devem ser MFR 1%
A saída é recebida do pino 3 do IC acima, que aumenta assim que o tempo definido termina. Isso resulta em um pulso curto para o pino 14 do IC 4017 que é configurado como um divisor de contador de 7 estágios aqui.
A cada pulso após o intervalo predefinido de 24 horas, o IC 4060 também se reinicializa por meio do diodo conectado entre seus pinos 3 e 12.
A saída do IC 4017 funciona como um temporizador de semana onde suas 7 saídas mudam (tornam-se altas) do pino 3 para o pino 6 sequencialmente em resposta aos pulsos de 24 horas acima, representando os 7 dias da semana.
O IC 4060 do lado direito está configurado como temporizador de curta duração para acionar o motor que pode ser conectado com os contatos do relé mostrados.
Este estágio é integrado ao estágio IC 4017 através dos 7 diodos 1N4148 mostrados. Dependendo de quais dias o motor precisa ser ligado, apenas os diodos relevantes são conectados às saídas 4017, o restante dos diodos é mantido desconectado.
Após todas essas conexões, quando a energia é ligada, o lado esquerdo 4060 aciona e força as saídas do IC 4017 a se tornarem altas em sequência a cada 24 horas.
Dependendo das conexões dos diodos, o lado direito 4060 IC é ligado apenas nos dias selecionados da semana através do transistor BC547 que aterra seu pino #12 de reset ao receber o sinal das saídas relevantes do IC 4017.
Isso faz com que seu pino nº 3 fique baixo, ativando o estágio anterior do driver do relé e o motor.
O estágio acima permanece ativado até que o tempo definido decorra quando sua saída se torna alta, inibindo o acionamento do relé do acionamento básico, parando assim o motor. O alto do pino 3 também trava o IC através do diodo ao seu pino 11. O intervalo de tempo pode ser fixado ajustando o pote de 100k fornecido
Toda a operação é reiniciada no próximo pulso do estágio do temporizador 4060 de 24 horas.
A operação se repete conforme a programação feita nos três CIs.
Solicitação de circuito nº 2
Eu preciso de circuito para limitador de tempo para usar para falar em público.
Digamos que se um professor tiver uma hora para falar na aula, o cronômetro mostrará uma luz verde começando de 60 minutos e contando até 0, mas antes de terminar a luz amarela acenderá para permanecer um professor que o tempo está quase acabando, pode ser 3 minutos antes de 0, finalmente quando o tempo acabar a luz vermelha estará acesa, significa que o tempo para o professor acabou.
Operação do Circuito

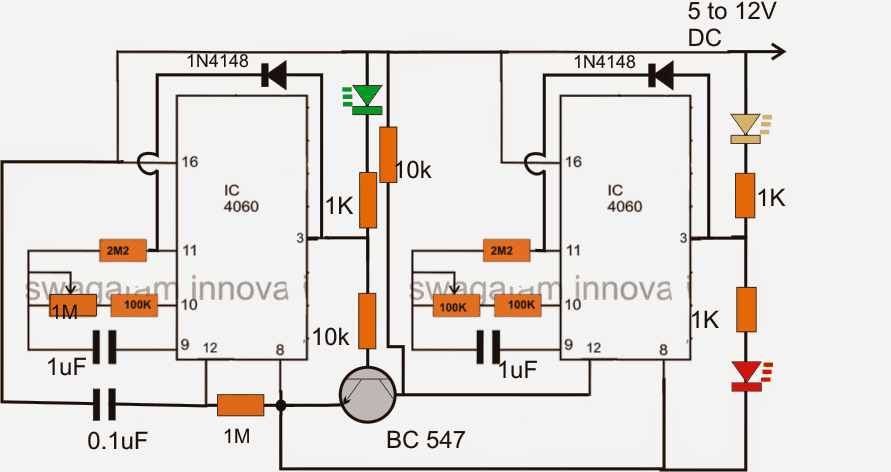

O circuito de temporizador sequencial de dois estágios em cascata acima é bastante simples com sua configuração. Dois ICs 4060 estão ligados entre si para formar uma configuração de temporizador sequencial.
O IC esquerdo é manipulado como um circuito de temporizador de 57 minutos, enquanto o IC do lado direito como um circuito de temporizador de 3 minutos.
Quando ligado o IC esquerdo começa a contar (LED verde aceso) até que tenham decorrido 57 minutos o que faz com que seu pino3 fique alto, desligando o LED verde
Isso aciona o transistor BC547 conectado que agora aterra o pino 12 do segundo IC 4060, solicitando que ele inicie seu processo de contagem de 3 minutos.
Isso aciona o LED amarelo indicando os últimos 3 minutos que estão sendo contados, até que termine de desligar o LED amarelo e acender o LED VERMELHO.
Os diodos nos pinos 3 e 11 dos CIs mantêm os CIs travados até que o circuito seja desligado e ligado para iniciar o próximo ciclo.

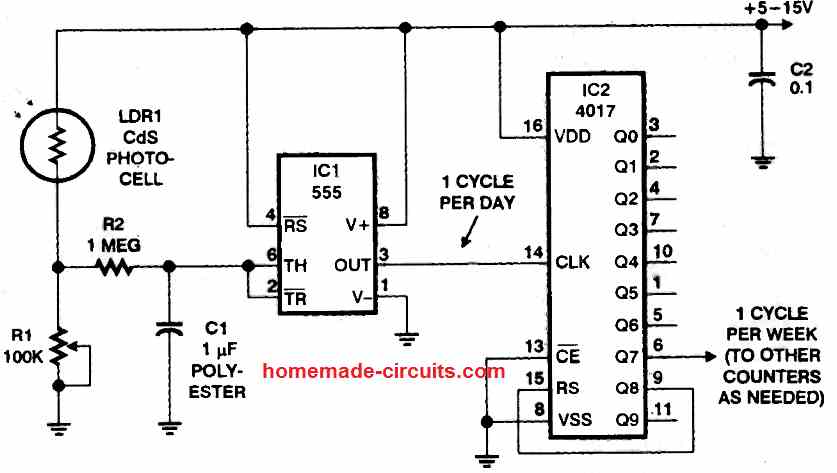

Usando LDR para detectar períodos diurnos e noturnos
A estratégia fundamental é produzir um sinal eletrônico que aumenta quando o sol se põe e diminui quando o amanhecer se põe, seguido pela contagem das transições. Photocel1 LDR1 está posicionado para detectar a luz do sol. Isso deve ser direcionado para o céu do norte em vez do sol diretamente, portanto, ele verá praticamente a mesma coisa durante o céu claro e também o nublado. R1 é colocado para controlar a sensibilidade do LDR.
Uma boa maneira de ajustá-lo, sem lidar com um período dia/noite completo, é adiar até cerca de 10 minutos após o pôr do sol, na rotação central entre dia e noite, e alterar R1 para que a tensão sobre ele seja metade da tensão de alimentação.
Mais tarde, examine se a saída IC1 é alta durante a noite e baixa durante o dia. Um filtro passa-baixa é criado usando R2 e C1 , produzindo aproximadamente 1 segundo de espera para garantir que o circuito não seja abalado com relâmpagos ou várias outras variações de luz breves.
Um temporizador 555, ICI, é empregado como um sensor de nível de luz; em vez do circuito comparador. O 555 oferece histerese, o que implica que a tensão de ativação do gatilho será maior do que a tensão de desligamento.
Isso evita que o circuito “gagueje” para frente e para trás entre desligado e ligado durante os limites de transição. O segundo IC no circuito (IC2) é um contador de décadas CMOS 4017 (CD4017).
Simplesmente conectando a saída Q8 à entrada de reset, permitimos que ela conte até 7 e depois comece novamente, portanto, sua saída cria um pulso solitário de um dia a cada semana. Você pode fornecer isso para contadores adicionais para calcular até mesmo períodos de tempo prolongados.
Por exemplo, incorporar um contador de divisão por quatro (como um 4017 com Q5 anexado para redefinir) pode fornecer um período de 28 dias
