Eu já discuti um circuito de temporizador programável neste blog anteriormente, o circuito envolve o IC 4060 para gerar as oscilações básicas que são usadas para gerar os intervalos de tempo necessários, no entanto, isso não pode ser sincronizado com um relógio externo.
O circuito a seguir foi solicitado pelo Sr.Amit, aqui o conceito faz uso de um relógio para adquirir as oscilações de tempo de base necessárias e, portanto, pode ser sincronizado com relógios externos ou relógios.
O procedimento acima de usar o módulo oscilador simples para adquirir as oscilações pode parecer bastante impressionante, mas acompanha uma séria desvantagem.
Usando um relógio externo para sincronizar o tempo
O tipo de temporizador acima não pode ser sincronizado com um relógio e, portanto, nunca é preciso.
O artigo explicado aqui utiliza pulsos de segundos de um relógio para adquirir as oscilações básicas de disparo para as diferentes seções dos estágios do circuito correspondentes que são divididos em minutos, horas etc.
Essas saídas são configuradas adequadamente com uma trava de reinicialização definida para obter as necessidades de aplicação de temporizador programável necessárias.

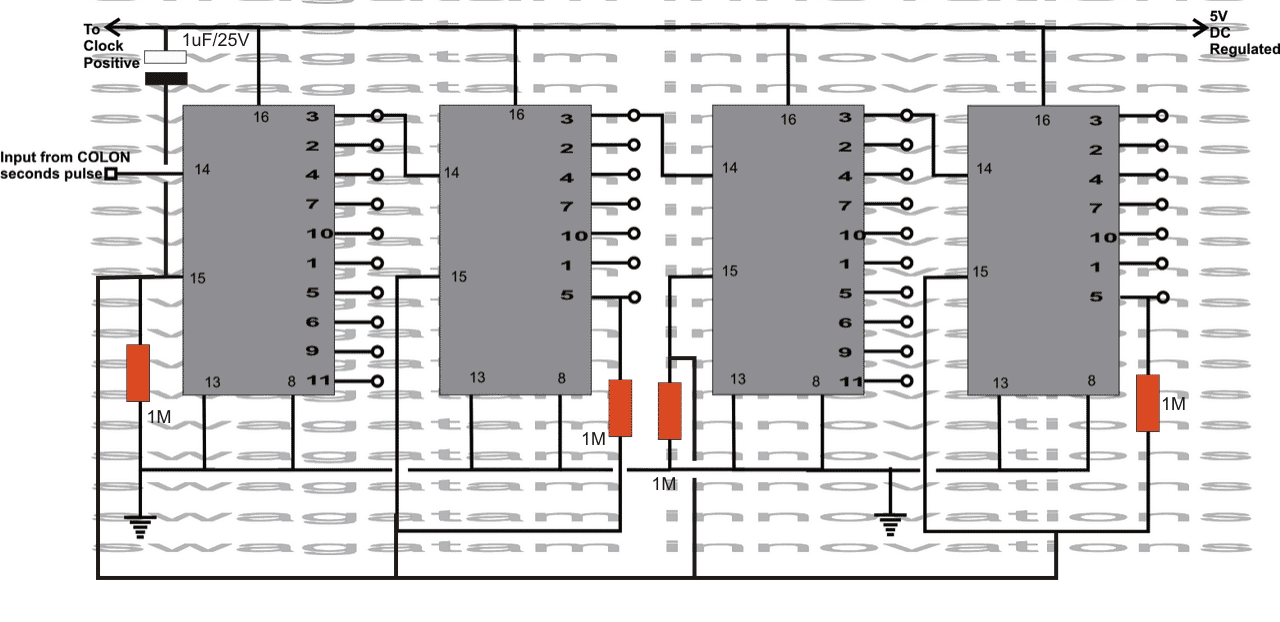

Conforme mostrado na figura, o circuito basicamente incorpora muitos CIs 4017 para dividir os pulsos de segundos da fonte em minutos e horas.
Como funciona
Cada IC 4017 consiste em 10 portas de saída que se tornam altas e baixas sequencialmente em resposta às entradas aplicadas em seu pino #14.
Isso significa que se um pulso de um segundo de duração ou 1 Hz for aplicado na entrada, o pulso terá 10 segundos de duração no pino 3 do IC.
O primeiro IC da esquerda é aplicado com os pulsos de segundos derivados de um relógio digital regular.
Como explicado acima, o pino 3 agora gera 10 segundos de intervalo de tempo, o que significa que ele aumenta a cada 10 segundos.
Este pino 3 é o próximo conectado à entrada do segundo IC 4017, que novamente faz o mesmo, aumenta o intervalo de tempo *10, ou seja, gera 10*10 = 100 segundos de tempo, porém como seu pino número 5 está conectado com pino 15, este IC gera 60 segundos de duração no pino 3.
Este intervalo de tempo de 60 segundos é ainda aplicado à entrada do próximo 4017 IC, que agora da mesma forma transforma esta entrada em um período de 60*10 = 10 minutos.
O intervalo de tempo de 10 minutos acima é novamente aplicado à entrada do próximo 4017 IC produzindo uma saída de 10*6 = 60 minutos. que é igual a 1 hora em seu pino #3.
O procedimento acima pode ser aumentado para qualquer número de saídas de intervalo de tempo apenas adicionando mais e mais ICs 4017 na matriz.
Agora, curiosamente, o tempo gerado nas saídas de pinos do respectivo CI estão todos de acordo com a entrada principal adquirida do pulso de segundos do relógio digital, portanto, são perfeitamente coordenados com o tempo do relógio.
Se você estiver interessado em obter um recurso programável da configuração acima, basta calcular, avaliar e integrar adequadamente os pinos relevantes dos ICs correspondentes aos terminais de disparo de entrada do circuito SET Resest Latch, conforme explicado abaixo:
Usando uma trava Set/Reset

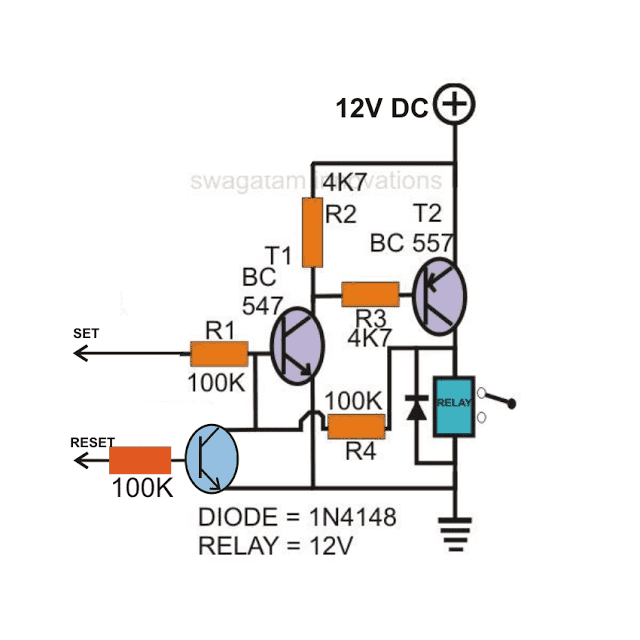

O circuito de trava de reinicialização definido mostrado no diagrama na verdade nada mais é do que uma configuração de travamento simples, que pode ser usada para ativar um relé através de uma das entradas (conjunto) e redefini-lo novamente para desativar o relé por meio de outro acionador de entrada.
Os dois gatilhos de entrada são separados e podem ser adquiridos individualmente a partir das saídas de pinos IC 4017 explicadas acima. Como você gostaria de obter um conjunto específico de ação de disparo de acordo com suas necessidades dependerá exclusivamente de como você analisa a configuração acima e configura as respectivas pinagens com a trava de redefinição definida.
O relé associado com a trava de reinicialização definida será eventualmente responsável por ativar e desativar uma carga específica discretamente de acordo com as entradas de tempo atribuídas dos ICs 4017.
