Aqui está um circuito de teste simples, mas útil, para o regulador de tensão ajustável LM317 IC. Tenho certeza de que pode ser usado para testar outros ICs semelhantes, como LM117, LM158, LM358 etc.
O circuito é bastante simples. O circuito é baseado na configuração normal do regulador de tensão ajustável.
Como funciona
Para mais detalhes, siga https://www.homemade-circuits.com/2011/12/how-to-build-simplest-variable-power.html

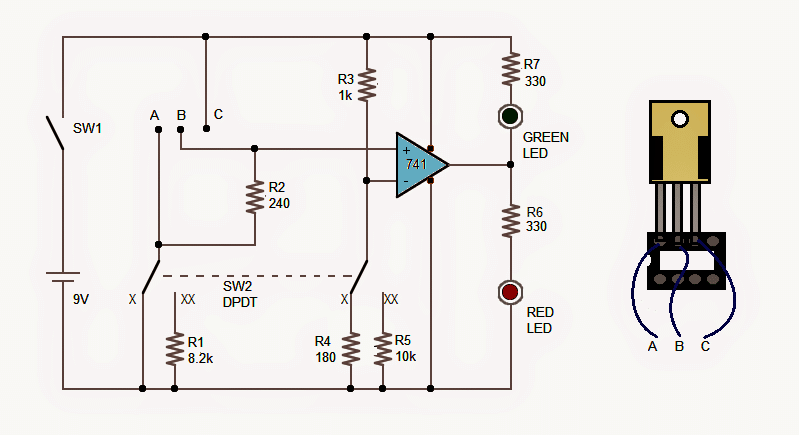

Uma chave DPDT é usada para conectar o pino ADJ do IC ao terra ou ao resistor R1. Quando conectado ao terra, a saída deve estar no nível mais baixo em torno de 1,2V e quando conectado a R1 a saída deve estar no nível máximo (em torno de 7,5V para entrada de 9V). Em seguida, o LM741 é usado para comparar a saída com um nível de tensão predefinido.
Quando a chave DPDT está na posição X, o pino ADJ é conectado ao terra e a entrada (-)ve de 741 é conectada a R4.
O divisor de potencial R3+R4 fornece cerca de 1,37V na entrada (-)ve de 741, que é comparada com a saída do IC do regulador de tensão.
Neste caso, deve ser cerca de 1,2 V, menos de 1,37 V, portanto, a saída de 741 permanece baixa e o LED verde acende. Se por algum motivo a saída do IC regulador de tensão for maior que 1,37V, a saída do 741 fica alta e o LED vermelho acende, indicando mau funcionamento do IC v/reg.
Quando a chave DPDT está na posição XX, o pino ADJ é conectado a R1 e a entrada (-)ve de 741 é conectada a R5. O divisor de potencial R3+R5 fornece cerca de 8,1V na entrada (-)ve de 741, que é comparada com a saída do IC do regulador de tensão.
Neste caso, deve ser cerca de 7,5V, menos de 8,1V, portanto, a saída de 741 permanece baixa e o LED verde brilha. Se por algum motivo a saída do IC regulador de tensão for maior que 8,1V, a saída do 741 fica alta e o LED vermelho acende, indicando mau funcionamento do IC v/reg.
Se nenhum dos LEDs acender, isso indica que o pino de entrada e o pino ADJ do IC do regulador de tensão estão em curto porque os +9V estão conectados ao terra através do pino ADJ.
Uma base IC de 8 pinos ou simplesmente um conector fêmea de 3 pinos pode ser usado para segurar o v/reg. CI para teste.
Projetado, Escrito e Enviado por: Abu-Hafss
