Circuito de trava de segurança de senha com teclado 4×4 e Arduino

Neste post, vamos construir um circuito de bloqueio de segurança de senha, que pode ser acessado usando uma senha de 6 dígitos. Para ser mais preciso, é uma senha alfanumérica.

Hardware para este projeto

Vamos usar o teclado 4×4, que consiste em 0 a 9 valores decimais, dois caracteres especiais “#” e “*” e alfabetos A a D. A combinação desses caracteres pode ser usada como senha.

O Arduino é o cérebro do sistema, um relé se conecta ao Arduino para ativar e desativar, quando a senha correta é solicitada. Aqui, dois indicadores LED são usados ​​para indicar o status do sistema de travamento.

Se você não está familiarizado com o teclado 4×4, confira meu artigo anterior, que foi discutido extensivamente Noções básicas sobre teclado matricial 4×4

O projeto proposto tem um design de hardware bastante minimalista. Consiste apenas em um teclado, relé, arduino e um par de LEDs, mesmo um novato em arduino pode fazê-lo com facilidade.

A única parte que é um pouco difícil neste projeto é a codificação. Você não precisa se preocupar com o código fornecido neste projeto. O programa deve ser escrito de tal maneira que seja infalível e nenhum seqüestrador possa invadir o sistema.

Mas tenha cuidado se você expor o hardware ou se o hardware deste projeto for facilmente acessível, o relé pode ser facilmente invadido. Portanto, mantenha esse projeto em um chassi bem protegido.

Como funciona

Nota: Um resistor limitador de corrente de 4,7 K deve ser conectado à base do transistor, não mostrado no diagrama.

Agora, vamos ver como esse circuito de bloqueio de segurança de senha do Arduino funciona. Leia atentamente as instruções fornecidas abaixo para operar o circuito.

Diagrama de circuito

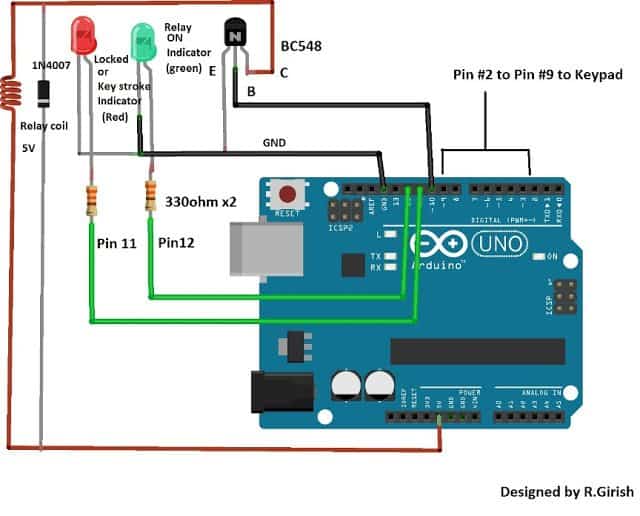

Circuito de bloqueio de segurança de senha do Arduino com teclado 4x4

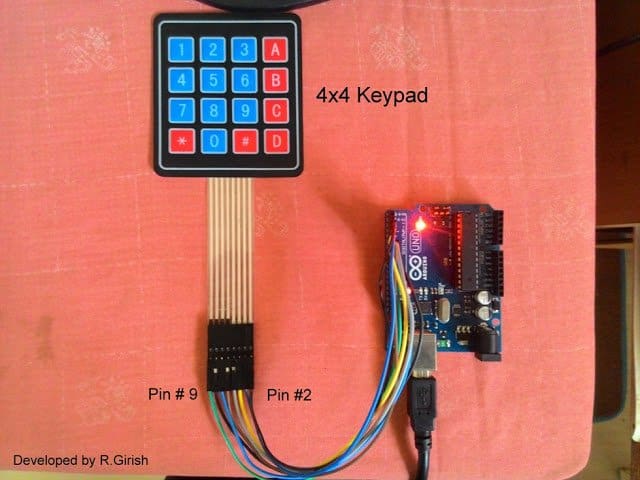

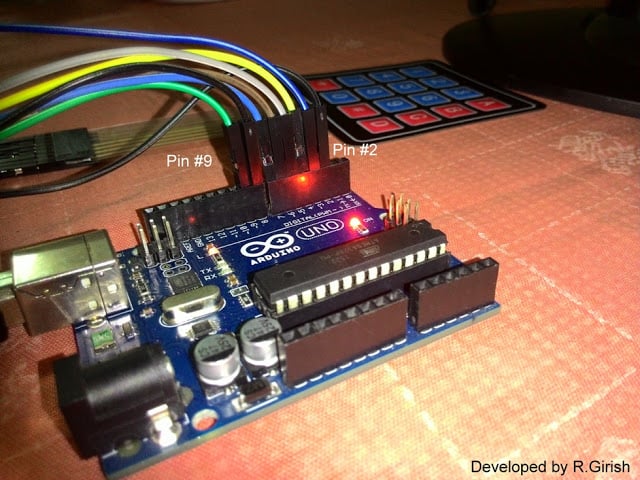

Aqui estão as duas ilustrações de como interagir com o teclado e o Arduino:

1590373440 796 circuito de trava de seguranca de senha com teclado 4x4 1

Resultados do teste de bloqueio de segurança de senha do Arduino

• Quando o circuito está ligado, ele solicita uma senha, você pode vê-lo no monitor serial (o monitor serial não é obrigatório, mas pode ser usado para fins de teste).

• Digite a senha digitada no programa antes de compilá-lo.

• Enquanto pressiona as teclas, o LED verde pisca por um décimo de segundo, indicando que o usuário está pressionando uma tecla.

• Depois de inserir a senha de 6 dígitos, pressione ‘D' no teclado que atua como ‘Enter'. Se sua senha estiver correta, o relé é ativado, o LED verde acende.

• Para desativar o relé, pressione “C” no teclado. Quando isso é feito, o LED verde apaga e o relé apaga. Nenhuma outra tecla pode desativar o relé.

• Se a senha digitada pelo usuário estiver incorreta, o LED vermelho acenderá e o usuário precisará aguardar 30 segundos para entrar na próxima tentativa. Quando os 30 segundos terminam, o LED vermelho apaga, informando ao usuário que o sistema está pronto para receber informações do usuário.

• Quando o relé é desativado após uma ativação bem-sucedida, para ativá-lo novamente, o usuário deve digitar a senha novamente e pressionar “D”.

Aqui está um caso especial:

• Quando a senha correta é inserida, o relé é ativado e, após a desativação bem-sucedida, quando o usuário pressiona qualquer tecla incorreta (não a senha completa), o programa a reconhece como a senha incorreta e o usuário precisa esperar mais 30 segundos. Se for um seqüestrador, atrasará o número de tentativas feitas pelo seqüestrador.

• Quando a tecla correta é pressionada na primeira tentativa, somente então ela permite que a próxima tecla seja inserida. Isso é apenas para o primeiro pressionamento de tecla e não para todos os pressionamentos sucessivos.

• O lema do conceito explicado acima é atrasar o número de tentativas feitas pelo seqüestrador.

Código do programa:

//---------------------------------Program Developed by R.Girish--------------------------//
#include
const byte ROWS = 4;
const byte COLS = 4;
char pass[] = "123ABC"; // 6 digit password only (no less or no more)
int OP=10;
int green=12;
int red=11;
char key1;
char key2;
char key3;
char key4;
char key5;
char key6;
char dumpkey;
char keyOK;
char ok[]="D";
char offkey;
char off[]="C";
int z;
char keys[ROWS][COLS] =
{
{'D','#','0','*'},
{'C','9','8','7'},
{'B','6','5','4'},
{'A','3','2','1'}
};
byte rowPins[ROWS] = {6,7,8,9};  //connect to the row pinouts of the keypad
byte colPins[COLS] = {2,3,4,5}; //connect to the column pinouts of the keypad
Keypad keypad = Keypad( makeKeymap(keys), rowPins, colPins, ROWS, COLS );
void setup()
{
Serial.begin(9600);
pinMode(OP,OUTPUT);
pinMode(green,OUTPUT);
pinMode(red,OUTPUT);
digitalWrite(OP,LOW);
}
void loop()
{
top:
Serial.println("");
Serial.println("[Press D = Enter]");
Serial.print("Enter the password: ");
key1=keypad.waitForKey();
if(key1 == pass[0])
{
digitalWrite(green,HIGH);
delay(100);
digitalWrite(green,LOW);
{
z=1;
Serial.print("*");
goto A;

}
}
mais
{
ir para despejo;
}
UMA:
key2 = keypad.waitForKey ();
if (key2 == pass[1])
{
digitalWrite (verde, ALTO);
atraso (100);
digitalWrite (verde, BAIXO);
{
z = 2;
Serial.print (“*”);
vá para B;
}
}
mais
{
ir para despejo;
}
SIM:
key3 = keypad.waitForKey ();
if (key3 == pass[2])
{
digitalWrite (verde, ALTO);
atraso (100);
digitalWrite (verde, BAIXO);
{
z = 3;
Serial.print (“*”);
vá para C;
}
}
mais
{
ir para despejo;
}
C:
key4 = keypad.waitForKey ();
if (key4 == passar[3])
{
digitalWrite (verde, ALTO);
atraso (100);
digitalWrite (verde, BAIXO);
{
z = 4;
Serial.print (“*”);
vá para D;
}
}
mais
{
ir para despejo;
}
RÉ:
key5 = keypad.waitForKey ();
if (key5 == passar[4])
{
digitalWrite (verde, ALTO);
atraso (100);
digitalWrite (verde, BAIXO);
{
z = 5;
Serial.print (“*”);
vá para E;
}
}
mais
{
ir para despejo;
}
MIM:
key6 = keypad.waitForKey ();
if (key6 == passar[5])
{
digitalWrite (verde, ALTO);
atraso (100);
digitalWrite (verde, BAIXO);
{
z = 6;
Serial.print (“*”);
goto ok;
}
}
mais
{
ir para despejo;
}
ESTÁ BEM:
keyOK = keypad.waitForKey ();
if (keyOK == ok[0])
{
digitalWrite (OP, ALTO);
digitalWrite (verde, ALTO);
Serial.println (“”);
Serial.println (“Relay ativado, pressione ‘C' para desativar o.n”);
}
mais
{
Serial.println (“”);
Serial.println (“Pressione ‘D' para entrar”);
goto ok;
}
fora:
offkey = keypad.waitForKey ();
if (offkey == off[0])
{
digitalWrite (OP, BAIXO);
digitalWrite (verde, BAIXO);
Serial.println (“Relé desativado.n”);
suba as escadas;
}
mais
{
Serial.println (“Pressione ‘C' para desativar”);
vamos para
}
despejo:
sim (z == 0)
{
digitalWrite (verde, ALTO);
atraso (100);
digitalWrite (verde, BAIXO);
Serial.print (“*”);
dumpkey = keypad.waitForKey ();
Serial.print (“*”);
dumpkey = keypad.waitForKey ();
Serial.print (“*”);
dumpkey = keypad.waitForKey ();
Serial.print (“*”);
dumpkey = keypad.waitForKey ();
Serial.print (“*”);
dumpkey = keypad.waitForKey ();
Serial.print (“*”);
dumpkey = keypad.waitForKey ();
Serial.print (“*”);
erro goto;
}
sim (z == 1)
{
digitalWrite (verde, ALTO);
atraso (100);
digitalWrite (verde, BAIXO);
Serial.print (“*”);
dumpkey = keypad.waitForKey ();
Serial.print (“*”);
dumpkey = keypad.waitForKey ();
Serial.print (“*”);
dumpkey = keypad.waitForKey ();
Serial.print (“*”);
dumpkey = keypad.waitForKey ();
Serial.print (“*”);
dumpkey = keypad.waitForKey ();
Serial.print (“*”);
erro goto;
}
sim (z == 2)
{
digitalWrite (verde, ALTO);
atraso (100);
digitalWrite (verde, BAIXO);
Serial.print (“*”);
dumpkey = keypad.waitForKey ();
Serial.print (“*”);
dumpkey = keypad.waitForKey ();
Serial.print (“*”);
dumpkey = keypad.waitForKey ();
Serial.print (“*”);
dumpkey = keypad.waitForKey ();
Serial.print (“*”);
erro goto;
}
sim (z == 3)
{
digitalWrite (verde, ALTO);
atraso (100);
digitalWrite (verde, BAIXO);
Serial.print (“*”);
dumpkey = keypad.waitForKey ();
Serial.print (“*”);
dumpkey = keypad.waitForKey ();
Serial.print (“*”);
dumpkey = keypad.waitForKey ();
Serial.print (“*”);
erro goto;
}
sim (z == 4)
{
digitalWrite (verde, ALTO);
atraso (100);
digitalWrite (verde, BAIXO);
Serial.print (“*”);
dumpkey = keypad.waitForKey ();
Serial.print (“*”);
dumpkey = keypad.waitForKey ();
Serial.print (“*”);
erro goto;
}
sim (z == 5)
{
digitalWrite (verde, ALTO);
atraso (100);
digitalWrite (verde, BAIXO);
Serial.print (“*”);
dumpkey = keypad.waitForKey ();
Serial.print (“*”);
erro goto;
}
erro:
Serial.println (“”);
Serial.print (“Senha incorreta, aguarde 30 segundos”);
digitalWrite (vermelho, ALTO);
atraso (10000);
atraso (10000);
atraso (10000);
digitalWrite (vermelho, BAIXO);
suba as escadas;
}
// ——————————— Programa desenvolvido por R.Girish ——— —————– //

NOTA: Para definir a senha: char pass[] = “123ABC”; // somente senha de 6 dígitos (nem menos nem mais)
Altere “123ABC” com sua própria senha, entre aspas.

Certifique-se de que a senha definida no programa tenha APENAS 6 dígitos, não mais ou menos, mas exatamente 6 dígitos. Caso contrário, o programa não funcionará corretamente.

Se você tiver mais dúvidas sobre o circuito de bloqueio de segurança de senhas explicado, sinta-se à vontade para publicá-lo através de seus comentários
