Um simples, barato e altamente eficaz circuito de travamento seguro de controle remoto infravermelho pode ser estudado no post a seguir.
Usando IC LM567
O LM567 IC é um dos meus favoritos simplesmente porque é muito versátil e se torna aplicável na maioria dos conceitos cruciais de circuitos por meio de configurações sem complicações.

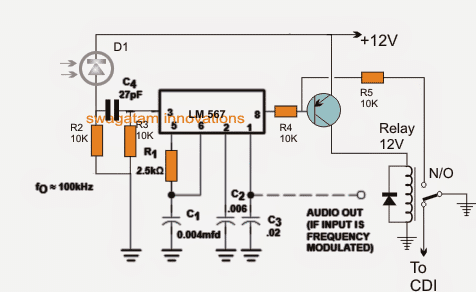

Uma aplicação de receptor de controle remoto IR crucial, porém simples, pode ser vista no diagrama acima, que é ativado apenas por meio de uma frequência predeterminada única, conforme definido por R1/C1 no circuito.
O conceito acima pode ser usado em aplicações de segurança automotiva para travar o cofre/cofre através de um código de frequência definido exclusivamente.
No circuito mostrado R1/C1 determina a frequência de travamento da unidade, que pode ser calculada usando a seguinte fórmula:
f = 1/R1C1, que constitui 100kHz para os valores mostrados de R1, C1.
Pin3, que é a pinagem do receptor do IC, é configurado com um diodo IR para receber uma frequência de tom bloqueado de entrada definida na frequência de 100 kHz correspondente.
Como funciona
Quando essa frequência correspondente é detectada no pino3 do IC, o pino8 responde e fica baixo momentaneamente, ativando a trava do transistor.
O transistor e o relé travam juntos para reconhecer a resposta e abrir a trava de segurança para o usuário.
Qualquer outra frequência que não coincida com o valor R1/C1 definido é simplesmente rejeitada pelo IC, mantendo o cofre seguro e travado, tornando o sistema extremamente infalível e seguro contra possíveis ladrões de bicicletas.
A saída pin1 do IC pode ser configurada com um amplificador de áudio e campainha caso um sinal de áudio seja considerado essencial durante a ativação do controle remoto.
No entanto, isso pode exigir que o transmissor seja equipado com um sinal de áudio modulado sobre a frequência base da portadora.
Um circuito de monofone remoto IR complementar muito simples pode ser visto abaixo:
É um oscilador simples baseado em R/C de dois transistores, cuja frequência é determinada pelos valores de R e C mostrados e coincidentemente aqui também a fórmula é idêntica à sua contraparte Rx, ou seja:
f = 1/RC
Assim, a frequência do circuito Tx se torna muito mais fácil de calcular e combinar com o circuito receptor LM567 discutido na seção anterior.
Para ativar o circuito Rx, a emissão do diodo IR do circuito Tx acima simplesmente precisa ser focada no diodo receptor IR da unidade Rx. Isso desbloqueia instantaneamente o circuito Rx para os resultados pretendidos.
O circuito de trava de segurança do controle remoto infravermelho pode ser usado para travar uma infinidade de outros dispositivos de segurança que exigem operações de travamento codificadas exclusivamente à prova de falhas.
