Faça este circuito dimmer de luz interior automotivo

A publicação explica um circuito simples que pode ser usado para produzir um efeito de luz esmaecido lentamente toda vez que é desligado. O aplicativo geralmente pode ser usado em luzes interiores automotivas.

Projetado por: Abu-Hafss

O conceito de circuito

A maioria dos carros modernos é equipada com um circuito que acende a lâmpada da cabine quando uma porta é aberta e a desliga quando a porta é fechada.

Aqui está um circuito simples que pode ser instalado em carros antigos sem grandes alterações para obter o mesmo efeito.

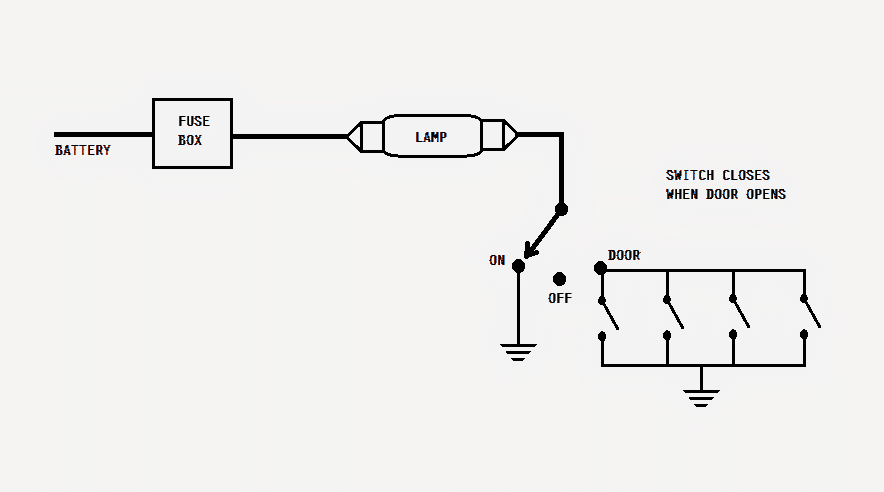

Antes de entender a descrição do circuito, é importante entender a fiação da lâmpada interna de um carro e como os interruptores da porta são operados.

faca este circuito dimmer de luz interior automotivo projetos

A lâmpada está conectada ao positivo da bateria através de um fusível. A outra extremidade da lâmpada está conectada a um interruptor monopolar de 3 polos.

Quando este interruptor é LIGADO, a outra extremidade da lâmpada é conectada ao terra, ou seja, o terminal negativo da bateria; portanto, a lâmpada acende.

Na posição OFF, a lâmpada permanece desconectada do chão. Na posição PORTA, a lâmpada é aterrada por interruptores de porta (em paralelo). Quando uma porta é aberta, o interruptor correspondente é fechado.

1590413033 544 faca este circuito dimmer de luz interior automotivo projetos

Como funciona

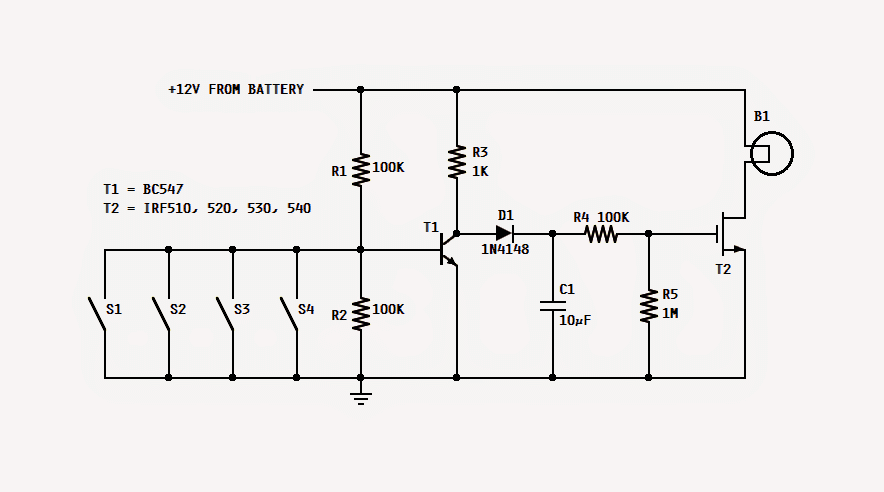

Referindo-se ao circuito mais leve proposto para o interior do carro, quando qualquer uma das portas é aberta, seu interruptor é fechado, portanto a base do T1 é aterrada e, portanto, para de dirigir. Nesse estado, C1 é carregado rapidamente através de R3 e D1.

Assim que C1 é carregado, o mosfet é fornecido com a tensão do portão através de R4 e, portanto, começa a acionar e, consequentemente, a lâmpada acende.

Agora, quando a porta está fechada, seu interruptor se abre. A base T1 é desconectada do solo e mantida a uma tensão fornecida pelo divisor de tensão R1 / R2.

Essa ação ativa T1, e a tensão proveniente de R3 atinge o solo através do emissor de T1.

A ignição de T1 priva C1 de sua corrente de carga e, portanto, C1 começa lentamente a descarregar através de R4 e R5. A tensão da porta de T2 diminui à medida que C1 é descarregada.

Com essa redução na tensão do portão, a intensidade da lâmpada também é reduzida. Finalmente, quando a tensão do portão cair abaixo da tensão limite, a lâmpada se apaga.

Os valores de R5 e C1 são responsáveis ​​pelo tempo de atraso do desbotamento da lâmpada. Aumentar os valores aumentará o tempo e vice-versa.

T2 deve ser qualquer mosfet de canal N adequado capaz de lidar com pelo menos 50V e 10A. Todo o circuito pode ser construído em uma placa de uso geral de tamanho compacto, fechada na tampa da lâmpada da sala.
