Circuito de ventilador de teto BLDC para economia de energia

Nos próximos anos, podemos descobrir que todos os ventiladores de teto do tipo capacitor de partida convencional serão substituídos por circuitos de ventilador de teto BLDC, pois o conceito permite que a operação seja extremamente eficiente e economize mais de 50% de energia.

circuito de ventilador de teto bldc para economia de energia

Substituindo o ventilador de partida do condensador pelo ventilador BLDC

Assim como as lâmpadas incandescentes tradicionais de hoje são quase substituídas por lâmpadas LED eficientesAgora é a hora dos ventiladores de teto ficarem mais inteligentes e eficientes.

De fato, fazer um circuito de ventilador de teto baseado em BLDC pode ser muito mais fácil do que um ventilador do tipo capacitor de partida e pode até ser feito por um hobby comum, com um conhecimento básico de eletrônica.

Do que você vai precisar

Para conseguir isso, pode ser necessário adquirir ou concluir os seguintes módulos:

1) Um circuito controlador BLDC.
2) Um SMPS para alimentar o circuito do controlador BLDC
3) Um motor BLDC adequado.
4) hélice ou lâmina para o motor.

Especificações principais

As especificações do controlador BLDC podem ser selecionadas com base nas especificações disponíveis do motor BLDC, por exemplo, se você está confortável comprando um BLDC de 220V ou 310V, provavelmente pode optar por um design de controlador que tenha especificações correspondentes, como abaixo do circuito que foi publicado em algum momento neste site

IC trifásico compacto IC STGIPN3H60 do controlador de IGBT

Por outro lado, se um motor BLDC de menor classificação na faixa de 12V a 50V parecer mais fácil, considere selecionar o seguinte design alternativo, que também foi lançado recentemente neste site:

Circuito trifásico do motorista do motor de 50V BLDC

1590358052 219 circuito de ventilador de teto bldc para economia de energia

Como a aquisição de um motor de 24V BLDC parece ser muito mais fácil do que uma contrapartida de 220V devido à sua fácil disponibilidade no mercado, discutiremos o circuito de ventilador de teto BLDC proposto usando um motor de 24V BLDC.
Suponha que selecione um BLDC de 24V 2 Amp para o nosso ventilador de teto, conforme mostrado no exemplo a seguir, certifique-se de incluir sensores nele:

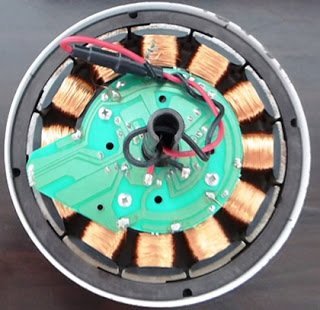

Para controlar este motor e aplicá-lo como um ventilador de teto, podemos usar o link do circuito do controlador de 50V, como indicado no parágrafo anterior, e modificar o diagrama em anexo para adaptá-lo aos parâmetros de controle do ventilador de teto, como indicado abaixo:

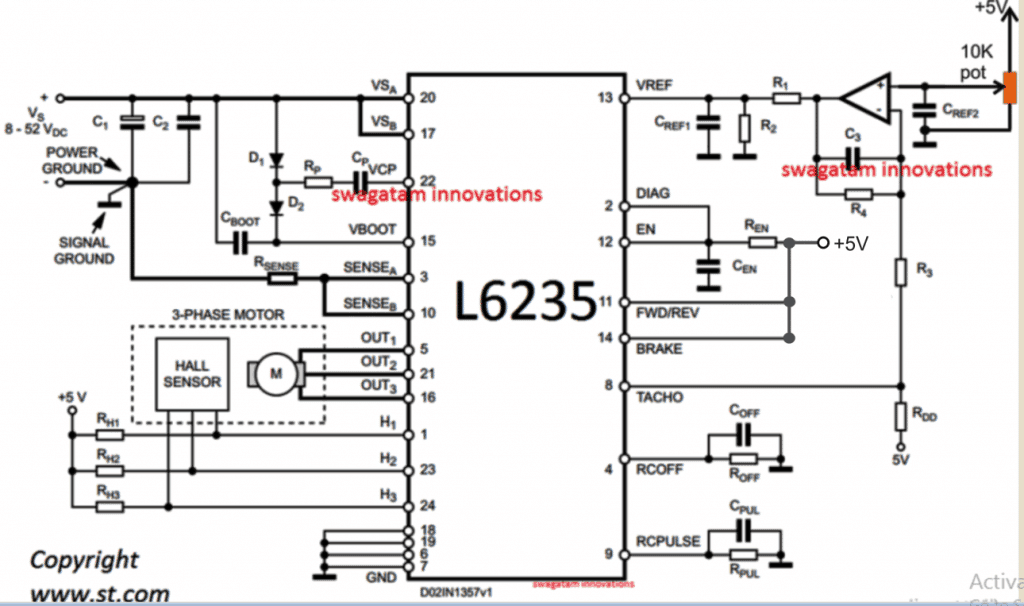

Diagrama de circuito

circuito de ventilador de teto bldc para economia de energia

O diagrama parece bastante direto e você só precisa conectar as peças, como mostrado no diagrama, usando uma PCB bem projetada.

O pote de 10K serve como botão de controle de velocidade para o ventilador de teto.

Lista de peças

  • C1 = 100 µF
  • C2 = 100 nF
  • C3 = 220 nF
  • CBOOT = 220 nF
  • COFF = 1 nF
  • CPUL = 10 nF
  • CREF1 = 33 nF
  • CREF2 = 100 nF
  • CEN = 5,6 nF
  • CP = 10 nF
  • D1 = 1N4148
  • D2 = 1N4148
  • Opamp = IC 741
  • R1 = 5,6 K
  • R2 = 1,8 K
  • R3 = 4,7 K
  • R4 = 1 milhão
  • RDD = 1K
  • REN = 100 K
  • RP = 100
  • RSENSE = 0,3
  • ROFF = 33 K
  • RPUL = 47 K
  • RH1, RH2, RH3 = 10 K

Fonte de energia:

No circuito do controlador de ventilador de teto BLDC mostrado acima, podemos entender que o circuito exigirá energia DC para operar, e isso pode ser feito através de qualquer unidade SMPS padrão, o melhor exemplo é o carregador de laptop que pode efetivamente usado para operar o motor BLDC de 24V proposto, através do circuito do driver fornecido.

Caso você decida construir o SMPS por conta própria, talvez tente o conceito explicado neste Circuito SMPS de 12 V 2 amp.

Aqui, a taxa de enrolamento secundário pode ser duplicada adequadamente para obter os 24 V necessários em vez dos 12 V especificados no projeto.

Para alimentação de 5V, você pode usar o estágio 7805 IC e atender aos requisitos de 5V da placa controladora BLDC.

conclusão

O principal objetivo do uso de um ventilador BLDC é implementar um motor sem capacitor (ou motor sem escova) onde o rotor não tem enrolamento, o que, por sua vez, garante um atrito praticamente zero e, portanto, uma eficiência extremamente alta comparada com ventiladores de teto do tipo condensador normal. Você pode usar qualquer BLDC para esse assunto e alimentar o circuito e o motor DC com um SMPS. No entanto, deve-se notar que motores de alta tensão proporcionam maior eficiência para esta aplicação específica.

Isso conclui a explicação sobre a criação de um circuito de ventilador de teto BLDC simples, se você tiver alguma dúvida relacionada, entre em contato com seus valiosos comentários.



FONTE

Nota: Este foi traduzido do Inglês para português (auto)

Pode conter erros de tradução

Olá, se tiver algum erro de tradução (AUTO), falta de link para download etc…

Veja na FONTE até ser revisado o post.

Status (Não Revisado)

Se tiver algum erro coloque nos comentários

Mas se gostou compartilhe!!!
