Neste post, aprendemos sobre um simples circuito protetor de sobretensão usando um fusível e um circuito triac de pé de cabra e também aprendemos o método para registrar e medir o último surto máximo que poderia ter destruído a carga especificada caso a proteção não fosse introduzida. A ideia foi solicitada pelo Sr. Akram.
Objetivos e Requisitos do Circuito
- Eu sou akram, um estudante universitário do Sri Lanka. Primeiramente gostaria de agradecer pelo excelente trabalho de publicação de artigos e ajuda aos alunos.
- Eu preciso desenvolver um dispositivo de monitoramento de pára-raios que meça as correntes de surto e quando estiver prestes a atingir sua capacidade máxima, o dispositivo deve dar sinal para o pc remoto. Basicamente um contador de surtos.
- Ajude-me com este projeto senhor
Pára-raios usando um fusível e um circuito Triac Crowbar
Um nível comum de surto pode ser interrompido e interrompido usando os métodos convencionais, como por meio de MOVs ou NTCs, mas uma prevenção de surto de alta tensão pode exigir dispositivos caros ou circuitos complexos, portanto, em vez de empregar esse controlador de surto, é melhor usar um método que mataria completamente o surto e os perigos associados ao queimar um fusível.

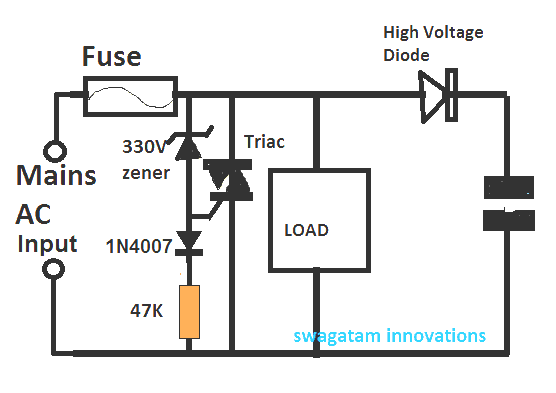

Diagrama de circuito
Referindo-se ao circuito simples de proteção contra surtos acima, o triac junto com o diodo zener e o resistor de 47K forma um estágio de circuito simples.
O valor do diodo zener decide em qual nível de pico de entrada os triacs precisam disparar.
Aqui é mostrado como 330V, o que significa que, neste projeto, o triac deve disparar e conduzir quando o nível da rede de entrada exceder o limite de 330V, outros valores podem ser selecionados para outros níveis de surto conforme a preferência do usuário.
Em uma situação em que o limite zener selecionado é excedido pela rede de entrada, o triac é acionado instantaneamente, causando um curto-circuito instantâneo na linha de rede pelo triac, o que faz com que o fusível se quebre.
O procedimento acima garante que sempre que um surto de alta tensão aparecer na linha de alimentação, o fusível seja queimado para evitar que o surto atinja a carga e a danifique.
Isso cuida do projeto do controlador ou resistor de surto, agora vamos aprender como esse nível de surto pode ser registrado para saber a medida exata desse surto.
Medição e Monitoramento de Surto Voltagem
No diagrama acima podemos visualizar um diodo e um capacitor conectados na extrema direita para o projeto.
O diodo é posicionado para retificar o surto AC, e esse nível de pico de pico CA retificado que entra no capacitor é armazenado permanentemente dentro dele, até que seja descarregado manualmente por algum meio.
Este valor de surto armazenado pode ser medido lendo-o em qualquer multímetro digital padrão.
Uma vez que o surto é registrado, o fusível pode ser substituído de volta para o próximo surto subsequente e para armazenar os dados dentro do capacitor.
O diodo e o capacitor devem ser classificados de acordo com a tensão de surto máxima prevista, para garantir que não queime ou seja danificado no processo.
