Esses circuitos tacômetros analógicos leves, baratos e úteis são desenvolvidos para facilitar a mecânica de manutenção de automóveis ou automóveis para ajustar com precisão um RPM do sistema de ignição do carro para obter a máxima eficiência dele. Os circuitos propostos são, na verdade, resultados combinados de um tacômetro e um medidor de permanência.
Inscrição
O circuito do medidor de manutenção de RPM do carro pode ser aplicado para analisar o ponto de ignição em várias RPMs, juntamente com uma lâmpada de sincronismo. Quando o circuito é utilizado na forma de medidor de tempo, ele pode ser usado para leitura do ângulo em que o pulso de ignição é ligado, e assim pode fornecer as informações necessárias ao mecânico do automóvel quanto ao ajuste de temporização do circuito CDI.

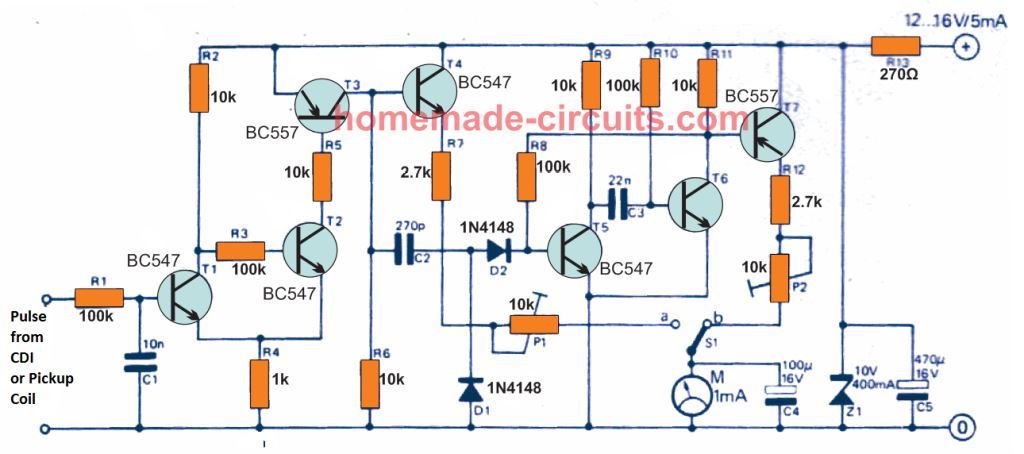

A configuração completa é demonstrada na figura abaixo e é projetada para carros ou automóveis com sistema de aterramento negativo, que a maioria dos carros contemporâneos possui.
A ideia também pode ser adaptada para veículos terrestres positivos conectando todos os diodos e capacitores eletrolíticos com polaridade reversa e substituindo os transistores PNP por NPN e vice-versa. O circuito é alimentado pela própria bateria do carro. O funcionamento do circuito pode ser entendido com os seguintes pontos:
Como funciona o circuito
Os transistores T1 e T2 são manipulados como um gatilho Schmitt. Enquanto nenhum pulso positivo for detectado na entrada da bobina de pickup, T1 permanece desligado e T2 é ligado, o que significa que T4 também está ligado. Isso faz com que uma tensão positiva correspondente à tensão de alimentação da bateria menos a tensão base-emissor T4 seja gerada no emissor T4.
No entanto, quando um pulso positivo é gerado a partir da bobina de captação, T1 é ativado e o gatilho Schmitt alterna na direção oposta.
T4 está neste ponto desligado fazendo com que a tensão existente em seu emissor se torne zero. A tensão média no emissor T4 é como resultado proporcional à relação do tempo de comutação ON/OFF da bobina de captação, ou seja, este valor de tensão é determinado pelo ângulo de permanência.
Quando a chave S1 está na posição ‘a’, a corrente média através do medidor também dependerá do ângulo de permanência, portanto, o medidor pode ser graduado linearmente em relação ao ângulo de permanência.
Quando o interruptor está na posição ‘b’ o circuito simplesmente funciona como um tacômetro. C2 funciona como um diferenciador para os pulsos provenientes do coletor T3 e a saída resultante é usada para ativar um estágio monoestável construído em torno dos transistores T5 e T6.
O monoestável gera uma saída PWM constante, no entanto, à medida que a RPM do motor aumenta, o ciclo de trabalho dos pulsos também aumenta. A tensão média no emissor T7 e, portanto, a corrente média através do medidor, agora depende da relação entre o período de ‘pulso’ e ‘sem pulso’. Isso significa que, à medida que o rpm aumenta e a largura dos pulsos aumenta, a corrente através do medidor também aumenta linearmente.
Como calibrar
O dispositivo pode ser calibrado da seguinte forma: Com S1 na posição ‘a’, conecte a entrada R1 à linha de aterramento, então ajuste P1 para obter uma deflexão de escala completa do medidor. Isso se torna equivalente a um ângulo de permanência de 360° e a escala pode ser calibrada linearmente de 0 a 360 graus.
A escala do tacômetro deve ser calibrada com fundo de escala para que corresponda à rotação ideal mais alta. Para a maioria das aplicações, 8000 pode ser apenas adequado.
Se a ferramenta for aplicada em motores de quatro e seis cilindros, nesse caso pode ser necessário um par de escalas, ou S1 pode precisar ser substituído por um interruptor de 3 pólos e P2 precisa ser replicado para corresponder a uma única escala para várias gamas de motores. Isso ocorre porque um motor de seis cilindros gera proporcionalmente muito mais pulsos para uma rpm específica

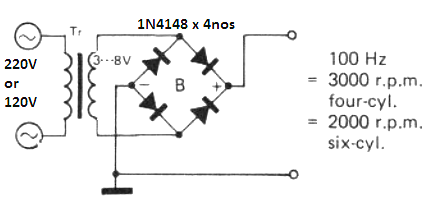

O dispositivo pode ser calibrado com a ajuda do circuito básico de transformador/ponte mostrado, que produz uma forma de onda de 100 Hz.
A frequência de 100 Hz torna-se equivalente a 3.000 rpm para um motor de quatro cilindros e 2.000 rpm para um motor de seis cilindros. A saída deste circuito é conectada à entrada do dispositivo tacômetro analógico e P2 é ajustado para otimizar uma deflexão e leitura precisas no medidor.

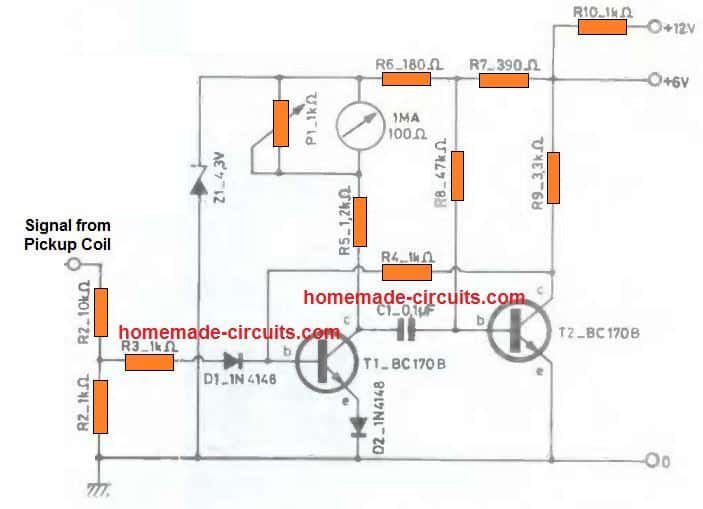

Tacômetro de dois transistores para encontrar falhas no motor
Na posição de espera, o T2 BC107 está no estado de condução. Cada vez que um pulso é gerado a partir da bobina de captação, ele é aplicado em T1, através da rede divisora resistiva R1 e R2.
O resistor R3 é usado para limitar a corrente para a junção base/emissor de T1, enquanto o diodo D1 garante que apenas os pulsos positivos possam passar e bloquear os pulsos negativos ruins da bobina de captação.
A cada pulso do pickup col, T1 responde causando uma mudança proporcional em seu efeito de saída monoestável, que é indicado na deflexão da agulha do medidor conectado, que é configurado como integrador para os sinais monoestáveis flutuantes.
À medida que o motor se move mais rápido, os sinais da bobina de captação também se tornam mais rápidos, fazendo com que o monoestável T1 e T2 crie sinais de saída mais longos para o medidor, e a agulha do medidor deflete cada vez mais alto e vice-versa.
Portanto, este circuito de tacômetro mais simples, construído usando apenas alguns BJTs, pode ser bem usado para entender o desempenho do motor e detectar quaisquer falhas na rotação do motor, comparando a leitura de saída do medidor de tacômetro simples com um desempenho normal do motor.

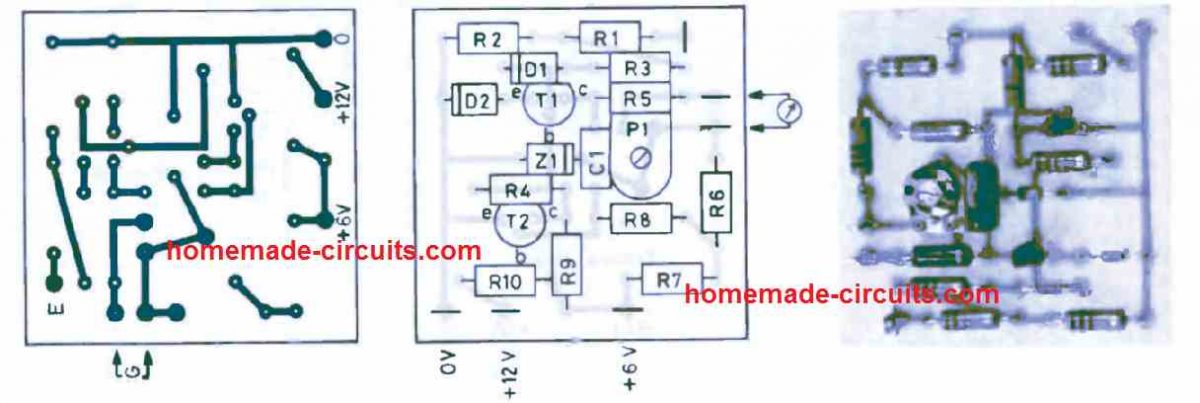

Layout de Design de PCB Completo
