Circuito Sensor de Estacionamento Reverso de Carro com Alarme

Relacionados

Neste post vamos construir um circuito de alarme do sensor de estacionamento reverso do carro usando arduino, sensor ultrassônico e módulo transceptor de 2,4 GHz. Este projeto pode ser um recurso adicional para o seu carro se ele não tiver sensores de estacionamento embutidos.

Introdução

O projeto proposto tem funcionalidade semelhante ao sensor de estacionamento tradicional, como distância entre o carro e o obstáculo em um display LCD e alerta sonoro de bipe.

O projeto proposto pode ser usado como sensor de estacionamento estacionário, ou seja, o sensor colocado em sua garagem ou sensor de estacionamento móvel, ou seja, sensor colocado na parte de trás do seu carro, se você estiver pronto para correr um pequeno risco de conectar o projeto com o sistema elétrico do carro.

No entanto, a motivação deste projeto é construir um sensor de estacionamento estacionário que possa ser construído com risco zero.

O projeto de alarme do sensor de estacionamento utilizando Arduino possui duas partes, o transmissor que consiste em sensor ultrassônico, arduino, buzzer e módulo transceptor de 2,4 GHz. Este circuito medirá a distância entre o carro e o obstáculo.

O receptor é composto por módulo transceptor de 2,4 GHz, arduino e display LCD 16×2.

O circuito receptor será colocado dentro do carro com bateria de 9V como fonte de alimentação. O receptor exibirá a distância entre o carro e o obstáculo em metros.

O transmissor transmitirá os dados do sensor para o receptor dentro do carro via link de 2,4 GHz. O link de comunicação é estabelecido usando o módulo NRF24L01.

Agora vamos ver a visão geral do módulo NRF24L01.

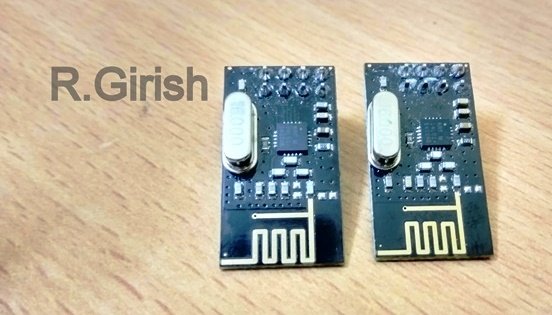

Ilustração da NRF24L01:

MÓDULO NRF24L01

Este módulo foi projetado para estabelecer um link de comunicação bidirecional entre dois microcontroladores. Funciona no protocolo de comunicação SPI. Possui 125 canais diferentes e tem taxa de dados máxima de 2Mbps. Tem alcance máximo teórico de 100 metros.

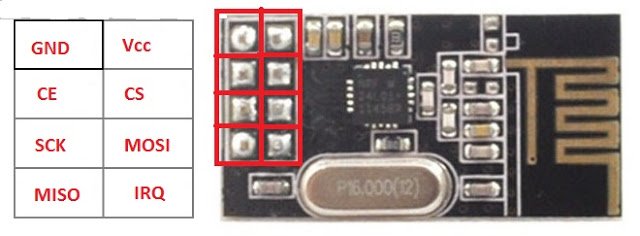

Configuração do pino:

IMG 62455F1060A9F

Ele opera em 3,3V, então 5 volts no terminal Vcc pode matá-lo. No entanto, ele pode aceitar sinais de dados de 5V de microcontroladores.

Agora vamos passar para o transmissor do projeto.

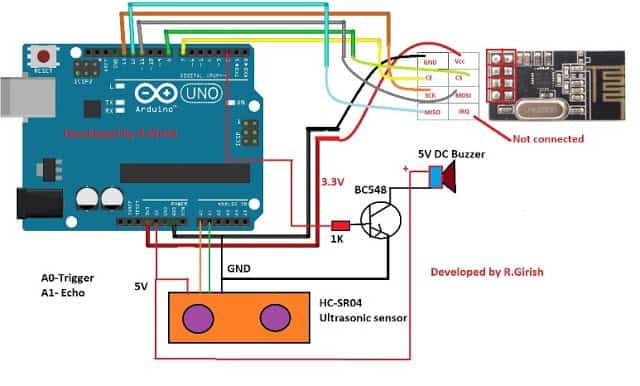

CIRCUITO TRANSMISSOR DE ALARME DO SENSOR DE ESTACIONAMENTO DO CARRO

O circuito é cabeado com módulo NRF24L01 com 5 fios conectados aos pinos de E/S digitais do arduino e o restante dos dois a 3,3V e terra. O pino #2 está conectado à base do transistor que alimentará a campainha.

Os terminais de alimentação do sensor ultrassônico são conectados a 5V e GND e A0 é conectado ao pino de disparo e A1 é conectado ao pino de eco do sensor.

Os dados de distância do sensor são transmitidos através do módulo NRF24L01 para o receptor.

——————————————————————————————-Faça o download do arquivo da biblioteca no link a seguir: github.com/nRF24/RF24.git———————————————————————————————-

Programa para Transmissor:

//----------Program Developed by R.Girish-------------//
#include
#include
RF24 radio(7,8);
const byte address[][6] = {"00001", "00002"};
const int trigger = A0;
const int echo = A1;
const int buzzer = 2;
float distance;
float result;
long Time;
boolean state = false;
boolean dummystate = 0;
void setup()
{
pinMode(trigger, OUTPUT);
pinMode(buzzer, OUTPUT);
pinMode(echo, INPUT);
radio.begin();
radio.openWritingPipe(address[1]);
radio.openReadingPipe(1, address[0]);
radio.setChannel(100);
radio.setDataRate(RF24_250KBPS);
radio.setPALevel(RF24_PA_MAX);
radio.startListening();
while(!radio.available());
radio.read(&dummystate, sizeof(dummystate));
radio.stopListening();
if(dummystate == HIGH);
{
for(int j = 0; j < 10; j++)
{
const char text[] = "Connection:OK !!!";
radio.write(&text, sizeof(text));
delay(100);
}
}
digitalWrite(trigger,HIGH);
delayMicroseconds(10);
digitalWrite(trigger,LOW);
delay(1000);
}
void(* resetFunc) (void) = 0;
void loop()
{
digitalWrite(trigger,HIGH);
delayMicroseconds(10);
digitalWrite(trigger,LOW);
Time = pulseIn(echo,HIGH);
distance = Time*0.034;
result = distance/200;
if(result > 2.00)
{
const char text[] = "CAR NOT IN RANGE";
radio.write(&text, sizeof(text));
}
if(result <= 2.00 && result > 1.90)
{
const char text[] = "Distance = 2.0 M";
radio.write(&text, sizeof(text));
}
if(result <= 1.90 && result > 1.80)
{
const char text[] = "Distance = 1.9 M";
radio.write(&text, sizeof(text));
}
if(result <= 1.80 && result > 1.70)
{
const char text[] = "Distance = 1.8 M";
radio.write(&text, sizeof(text));
}
if(result <= 1.70 && result > 1.60)
{
const char text[] = "Distance = 1.7 M";
radio.write(&text, sizeof(text));
}
if(result <= 1.60 && result > 1.50)
{
const char text[] = "Distance = 1.6 M";
radio.write(&text, sizeof(text));
}
if(result <= 1.50 && result > 1.40)
{
const char text[] = "Distance = 1.5 M";
radio.write(&text, sizeof(text));
}
if(result <= 1.40 && result > 1.30)
{
const char text[] = "Distance = 1.4 M";
radio.write(&text, sizeof(text));
}
if(result <= 1.30 && result > 1.20)
{
const char text[] = "Distance = 1.3 M";
radio.write(&text, sizeof(text));
}
if(result <= 1.20 && result > 1.10)
{
const char text[] = "Distance = 1.2 M";
radio.write(&text, sizeof(text));
}
if(result <= 1.10 && result > 1.00)
{
const char text[] = "Distance = 1.1 M";
radio.write(&text, sizeof(text));
}
if(result <= 1.00 && result > 0.90)
{
state = true;
const char text[] = "Distance = 1.0 M";
radio.write(&text, sizeof(text));
while(state)
{
digitalWrite(buzzer, HIGH);
delay(700);
digitalWrite(buzzer, LOW);
delay(700);
digitalWrite(trigger,HIGH);
delayMicroseconds(10);
digitalWrite(trigger,LOW);
Time = pulseIn(echo,HIGH);
distance = Time*0.034;
result = distance/200;
if(result < 0.90 || result > 1.0)
{
state = false;
}
}
}
if(result <= 0.90 && result > 0.80)
{
state = true;
const char text[] = "Distance = 0.9 M";
radio.write(&text, sizeof(text));
while(state)
{
digitalWrite(buzzer, HIGH);
delay(600);
digitalWrite(buzzer, LOW);
delay(600);
digitalWrite(trigger,HIGH);
delayMicroseconds(10);
digitalWrite(trigger,LOW);
Time = pulseIn(echo,HIGH);
distance = Time*0.034;
result = distance/200;
if(result < 0.80 || result > 0.90)
{
state = false;
}
}
}
if(result <= 0.80 && result > 0.70)
{
state = true;
const char text[] = "Distance = 0.8 M";
radio.write(&text, sizeof(text));
while(state)
{
digitalWrite(buzzer, HIGH);
delay(500);
digitalWrite(buzzer, LOW);
delay(500);
digitalWrite(trigger,HIGH);
delayMicroseconds(10);
digitalWrite(trigger,LOW);
Time = pulseIn(echo,HIGH);
distance = Time*0.034;
result = distance/200;
if(result < 0.70 || result > 0.80)
{
state = false;
}
}
}
if(result <= 0.70 && result > 0.60)
{
state = true;
const char text[] = "Distance = 0.7 M";
radio.write(&text, sizeof(text));
while(state)
{
digitalWrite(buzzer, HIGH);
delay(400);
digitalWrite(buzzer, LOW);
delay(400);
digitalWrite(trigger,HIGH);
delayMicroseconds(10);
digitalWrite(trigger,LOW);
Time = pulseIn(echo,HIGH);
distance = Time*0.034;
result = distance/200;
if(result < 0.60 || result > 0.70)
{
state = false;
}
}
}
if(result <= 0.60 && result > 0.50)
{
state = true;
const char text[] = "Distance = 0.6 M";
radio.write(&text, sizeof(text));
while(state)
{
digitalWrite(buzzer, HIGH);
delay(300);
digitalWrite(buzzer, LOW);
delay(300);
digitalWrite(trigger,HIGH);
delayMicroseconds(10);
digitalWrite(trigger,LOW);
Time = pulseIn(echo,HIGH);
distance = Time*0.034;
result = distance/200;
if(result < 0.50 || result > 0.60)
{
state = false;
}
}
}
if(result <= 0.50 && result > 0.40)
{
state = true;
const char text[] = "Distance = 0.5M";
radio.write(&text, sizeof(text));
while(state)
{
digitalWrite(buzzer, HIGH);
delay(200);
digitalWrite(buzzer, LOW);
delay(200);
digitalWrite(trigger,HIGH);
delayMicroseconds(10);
digitalWrite(trigger,LOW);
Time = pulseIn(echo,HIGH);
distance = Time*0.034;
result = distance/200;
if(result < 0.40 || result > 0.50)
{
state = false;
}
}
}
if(result <= 0.40 && result > 0.30)
{
state = true;
const char text[] = "Distance = 0.4 M";
radio.write(&text, sizeof(text));
while(state)
{
digitalWrite(buzzer, HIGH);
delay(100);
digitalWrite(buzzer, LOW);
delay(100);
digitalWrite(trigger,HIGH);
delayMicroseconds(10);
digitalWrite(trigger,LOW);
Time = pulseIn(echo,HIGH);
distance = Time*0.034;
result = distance/200;
if(result < 0.30 || result > 0.40)
{
state = false;
}
}
}
if(result <= 0.30)
{
const char text[] = "     STOP!!!";
radio.write(&text, sizeof(text));
digitalWrite(buzzer, HIGH);
delay(3000);
digitalWrite(buzzer, LOW);
resetFunc();
}
delay(200);
}
//----------Program Developed by R.Girish-------------//

Isso conclui o transmissor.

Receptor:

O Receptor possui display LCD 16×2 para exibir a medição da distância. A conexão do display é fornecida abaixo:

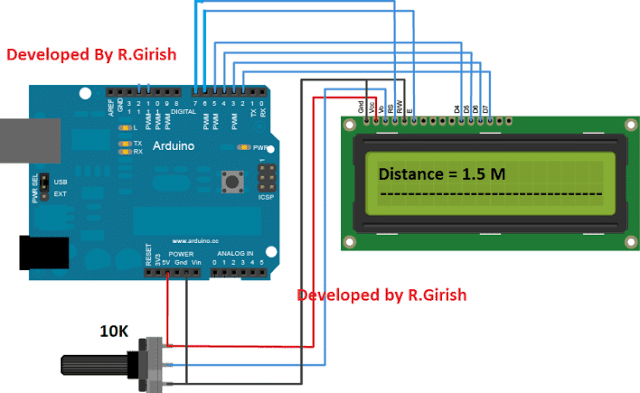

CIRCUITO DE EXIBIÇÃO LCD DE ALARME DE SENSOR DE ESTACIONAMENTO DE CARRO

Ajuste o potenciômetro de 10K para melhor contraste de visualização.

IMG 62455F1169609

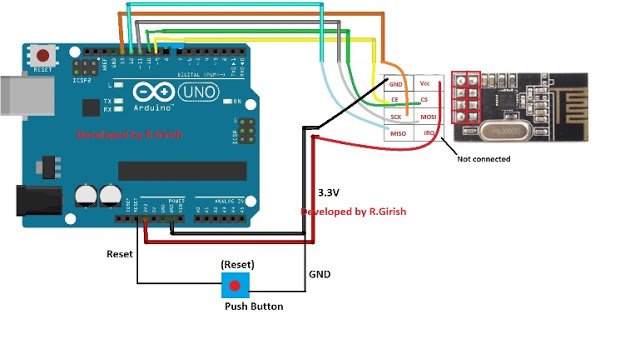

O esquema acima é o resto do circuito receptor. Um botão de pressão é fornecido para redefinir o arduino caso a conexão do link de 2,4 GHz não seja estabelecida.

IMG 62455F11A5F3D

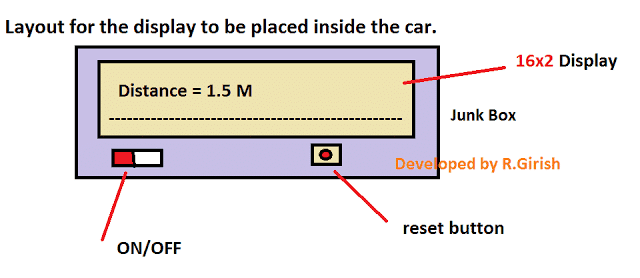

O circuito receptor é colocado dentro do carro; pode ser alimentado por uma bateria de 9V. O receptor pode ser colocado em uma caixa de lixo que pode fazer seu carro parecer bom. A caixa de lixo pode ser colocada em seu carro acima do painel de instrumentos ou em qualquer lugar conveniente que você desejar.

Programa para Receptor:

//--------Program Developed by R.Girish-------//
#include
#include
#include
LiquidCrystal lcd(7, 6, 5, 4, 3, 2);
RF24 radio(9,10);
const byte address[][6] = {"00001", "00002"};
const int dummy = A0;
boolean dummystate = 0;
void setup()
{
Serial.begin(9600);
lcd.begin(16, 2);
pinMode(dummy , INPUT);
digitalWrite(dummy, HIGH);
radio.begin();
radio.openReadingPipe(1, address[1]);
radio.openWritingPipe(address[0]);
radio.setChannel(100);
radio.setDataRate(RF24_250KBPS);
radio.setPALevel(RF24_PA_MAX);
radio.stopListening();
dummystate = digitalRead(dummystate);
radio.write(&dummystate, sizeof(dummystate));
delay(10);
radio.startListening();
if(!radio.available())
{
lcd.clear();
lcd.setCursor(0,0);
lcd.print("Connection not");
lcd.setCursor(0,1);
lcd.print("established");
delay(50);
}
}
void loop()
{
if(radio.available())
{
char text[32] = "";
radio.read(&text, sizeof(text));
lcd.clear();
lcd.setCursor(0,0);
lcd.print(text);
lcd.setCursor(0,1);
lcd.print("----------------");
}
}
//--------Program Developed by R.Girish-------//

Agora, isso conclui o receptor.

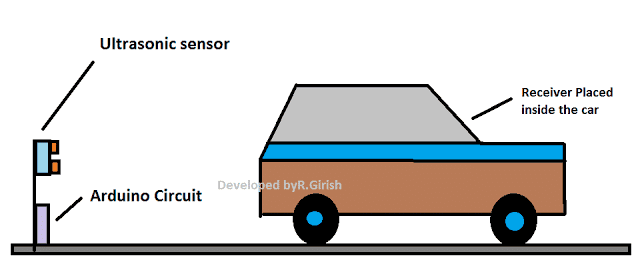

Como colocar o sensor como sensor de estacionamento estacionário:

IMG 62455F11E390C

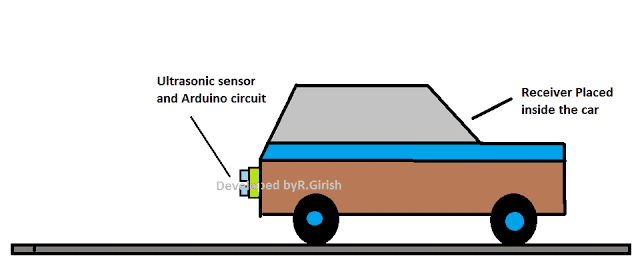

Como colocar o sensor como sensor de estacionamento móvel:

No sensor de estacionamento móvel, o sensor ultrassônico do transmissor é colocado na parte traseira do carro, a energia é fornecida pela bateria do carro. Ele deve ser conectado de tal forma que ao desligar a ignição o arduino deve se desconectar da alimentação.

O receptor pode ser colocado dentro do como mencionado anteriormente.

IMG 62455F121F162

Como operar este projeto de sensor de estacionamento (tipo estacionário)

• Ligue o Transmissor primeiro, vá para o seu carro e ligue o receptor. Se a conexão entre o transmissor e o receptor for estabelecida, exibirá “Connection: OK” e mostrará a distância entre o carro e o sensor.

• Se exibir “Conexão não estabelecida”, pressione o botão de pressão fornecido no receptor.

• Pode exibir “Carro fora do alcance” se a lata estiver longe do sensor ultrassônico.

• Com cuidado, dê marcha à ré ou avance com o carro até o estacionamento.

• À medida que a distância entre o carro e o sensor for inferior a 1,0 metro, a campainha emite um bipe.

• À medida que você se aproxima do sensor, a taxa de bipe aumenta, uma vez que o carro atinge 1 pé ou 0,3 metro, o visor pede para parar o carro e você deve parar.

• O transmissor será reinicializado e ficará inativo automaticamente. Desligue o receptor em seu carro. Se você alimentou o transmissor por bateria, desligue-o também.

Como operar este circuito de alarme do sensor de estacionamento (sensor de estacionamento móvel)

• É instrução semelhante anteriormente indicada; se o receptor exibir “Carro fora do alcance”, seu carro está longe do obstáculo.

• Ao desligar o motor, o circuito do transmissor deve desligar. Desligue o circuito receptor manualmente.

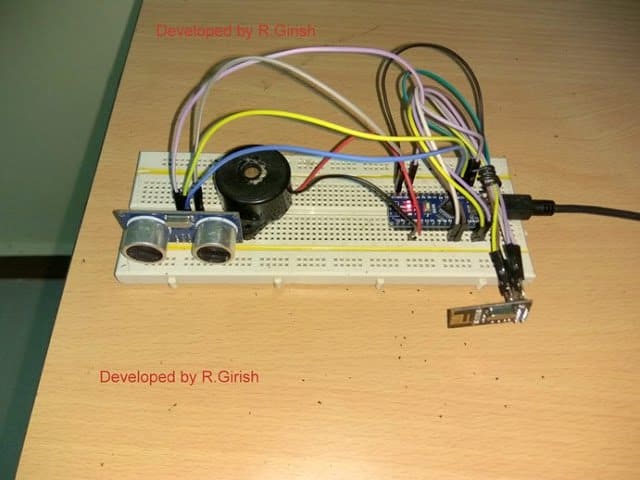

Protótipo do autor:

Transmissor:

IMG 62455F12700A3

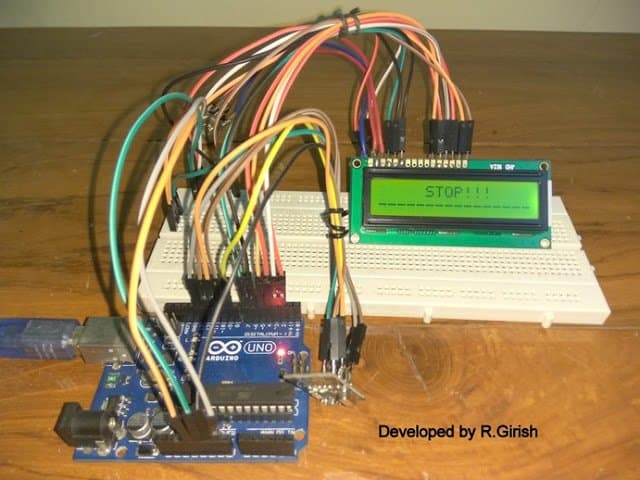

Receptor:

PROTÓTIPO DE ALARME DE SENSOR DE ESTACIONAMENTO
