Os conceitos de inversor de empate em grade podem parecer complexos devido às muitas críticas envolvidas com eles, no entanto, com um pensamento inteligente, ele poderia realmente ser implementado usando tecnologias primitivas. Uma das idéias foi explorada aqui.
Introdução
Um dos leitores interessados deste blog, o Sr. RTO, sugeriu a idéia discutida de um simples circuito inversor conectado à rede.

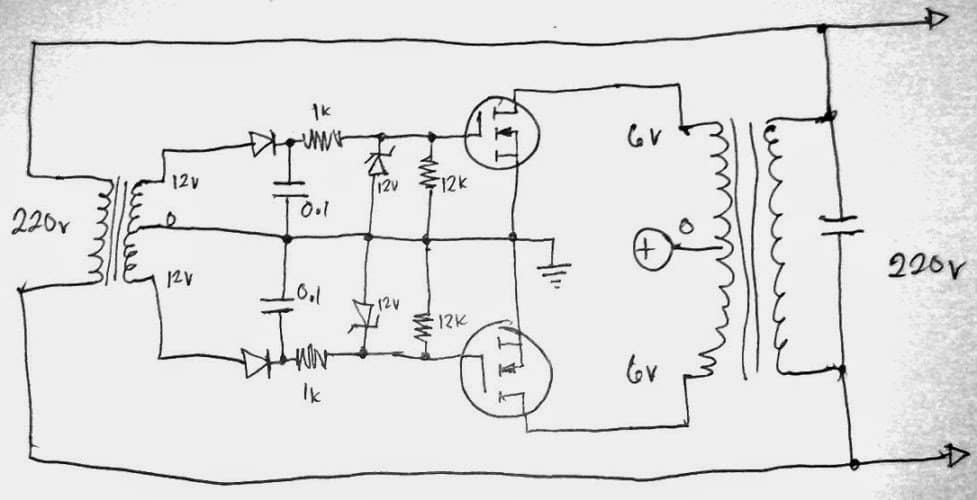

As imagens enviadas por ele são mostradas abaixo. Na primeira imagem, encontramos o diagrama de circuito simples, que compreende um transformador abaixador para converter os dados da rede, um circuito de ativação mosfet que aceita os dados da rede e um transformador inversor correspondente que é usado para amplificar a conversão CC. dos dados da rede do mosfet da rede.
Um circuito GTI inteligente
A ideia parece bastante simples e, na verdade, bastante inteligente:
O transformador de abaixamento no lado esquerdo alimenta a tensão retificada de meia onda nos mosfets correspondentes que começam a sincronizar com a entrada de rede e convertem a fonte DC em uma CA correspondente através do transformador do inversor no lado direito. A saída do transformador do inversor, que agora é uma CA sincronizada com a rede, fornece à rede os resultados esperados do GTI.
O Sr. RTO testou a idéia, mas reclama de menos eficiência da unidade.
Isso pode ser devido a um grande problema de projeto, que é a ausência de um fio “neutro” através da saída do transformador do inversor.
Com a configuração mostrada, a saída responderia com uma ação de empurrar e puxar através do secundário do transformador direito, significando que ambas as extremidades se tornariam “QUENTES” ou “ALIVAS” alternadamente durante as operações.
A rede tomará isso como um “curto” para cada meio ciclo invertido do transformador, porque a tensão da rede sempre tem um fio como neutro, o que nunca é um terminal “LIVE”.
Não queremos que isso aconteça.

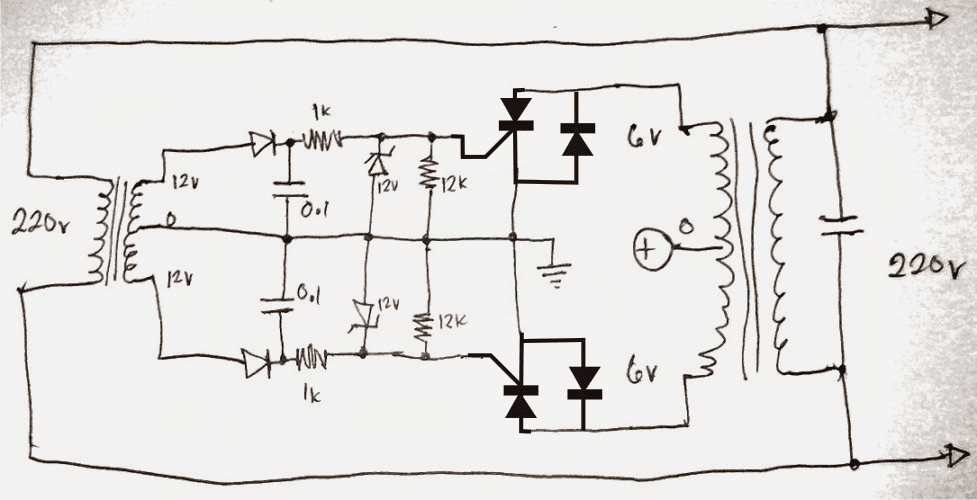

Usando um transformador central
Uma solução simples é usar um enrolamento de desvio central para o secundário do transformador do inversor. Isso representaria o centro como o fio “morto” ou “neutro” em relação às derivações externas do transformador. A torneira superior pode ser configurada com a rede elétrica, enquanto a torneira inferior pode ser equilibrada ou mais efetivamente alimentada de volta ao lado primário para carregar a bateria ou aumentar a fonte de corrente contínua.

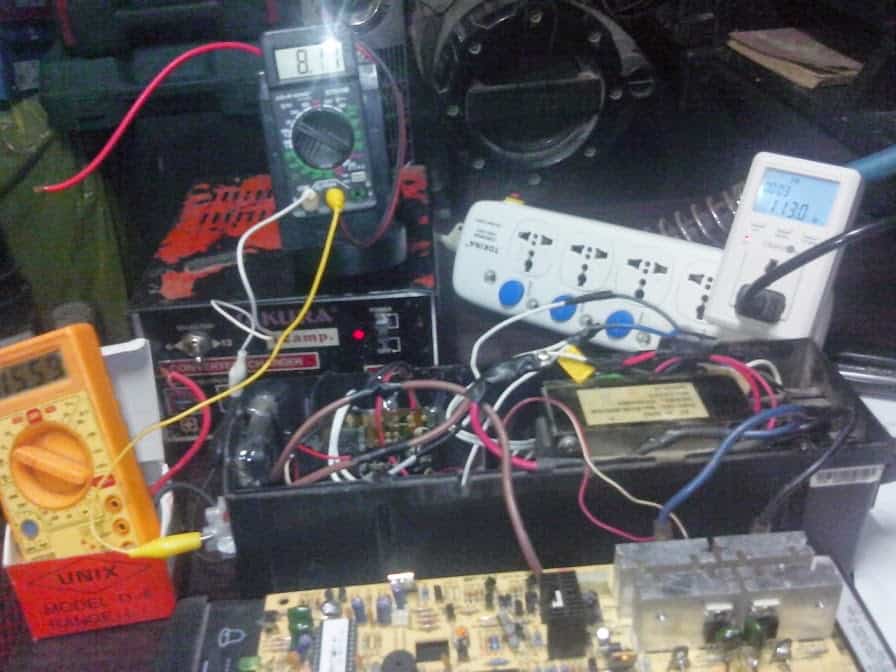

A configuração de teste do design anterior pode ser vista aqui:
Outro problema que poderia acontecer remotamente é dirigir do mosfet, o que não seria exponencial, mas uma onda senoidal “desconfortável” e irreconhecível.
Mosfets podem ser substituídos por SCR, como mostrado abaixo. Isso permitiria que uma onda senoidal perfeita fosse induzida através do transformador do inversor e da rede.

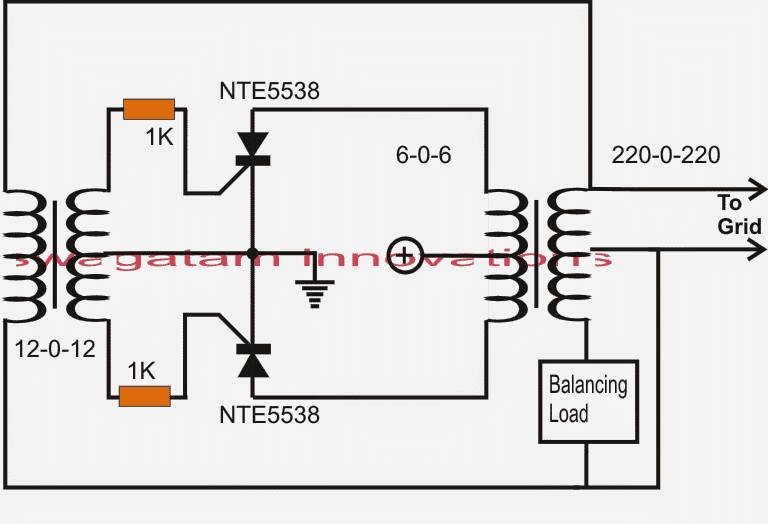

Usando SCRs para o GTI
Abaixo está um circuito inversor de conexão à rede muito aprimorado que usa o conceito acima e os SCRs. A ideia parece muito simplificada e bastante impressionante.
A saída à direita e o transformador podem ser convertidos em uma topologia de derivação central, na qual um meio enrolado é integrado à rede, enquanto a outra metade está sujeita a uma carga de equilíbrio, de modo que o desvio central é adequadamente condicionado para ser neutro para o sistema.
A carga da balança poderia ser substituída por um circuito do carregador para carregar a bateria do inversor, isso aumentaria a entrada com energia adicional e mais tempo de backup.
Os SCRs não travam
À primeira vista, parece que os SCRs se prenderiam, já que um DC está sendo usado através de seu ânodo / cátodo; no entanto, segundo mim, isso não acontecerá, porque a porta do SCR é presa com uma CA reversa alternativa que impediria o SCR não trava toda vez que a energia CA da porta muda de polaridade
