Como converter um inversor em um no-break »WikiUtil

Um inversor é um equipamento que converte uma tensão da bateria ou qualquer CC (geralmente uma corrente alta) em uma tensão de rede equivalente mais alta (120V ou 220V); no entanto, ao contrário do inversor da UPS, ele pode não ter um recurso. , talvez não seja possível alternar do modo de carregamento da bateria da rede para o modo inversor e vice-versa durante falhas de energia da rede e situações de redefinição.

Converter um inversor em UPS

Um inversor pode ser facilmente convertido em um no-break com algumas modificações simples ou melhor, acréscimos aos circuitos existentes.

A função de deslocamento ausente ou ausente em um inversor pode ser atualizada incluindo um número reduzido de estágios de relé em seu circuito, conforme explicado nas seções a seguir:

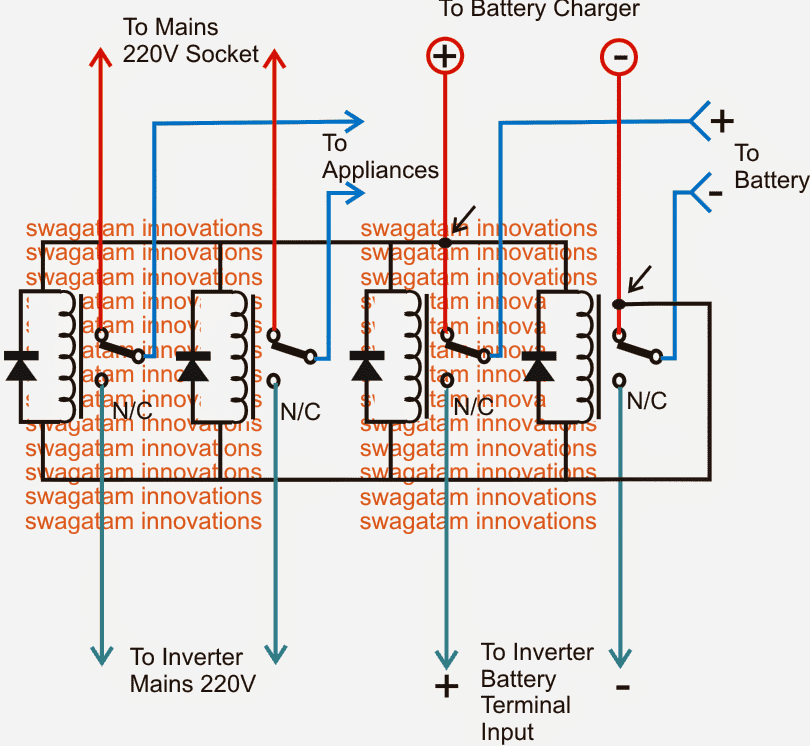

Referindo-se à figura abaixo, vemos que o requisito acima é implementado através do uso de 4 relés SPDT cujas bobinas estão conectadas em paralelo e conectadas a uma fonte CC operada pela rede, que poderia ser a saída CC do carregador de bateria.

Isso significa que, durante a presença da entrada de rede, os relés seriam energizados de forma que seus contatos de E / S se conectassem aos polos individuais do relé e aos respectivos dispositivos elétricos que pudessem ser conectados aos polos.


Os dois relés à esquerda podem ser vistos com seus contatos de E / S conectados à entrada CA da rede, enquanto os N / Cs terminam com a saída da rede do inversor.

Os relés do lado direito têm seus contatos de E / S equipados com entradas do carregador de bateria (+) / (-), e os N / Cs são integrados à entrada CC do inversor.

Os dados acima garantem as seguintes ações durante situações de presença e falha na rede:

Quando a corrente alternada está presente, os dispositivos se conectam à rede elétrica disponível através do par esquerdo de pólos de relé, enquanto a bateria pode obter a tensão de carga necessária através dos pólos de relé certos. Isso também garante que o inversor seja cortado através dos pontos N / C da bateria e que não funcione mais.

Em uma situação em que a rede elétrica CA falha, os contatos do relé retornam aos contatos N / C, levando às seguintes ações:

A bateria é conectada instantaneamente à entrada CC do inversor através dos contatos N / C do relé do lado direito, para que o inversor se torne operacional e sua saída comece a produzir a tensão de backup da rede necessária.

No mesmo instante, a tensão da rede do inversor anterior agora muda para os dispositivos através dos contatos N / C do relé do lado esquerdo, garantindo que os dispositivos não sofram uma interrupção enquanto as posições são invertidas no decorrer do processo. as ações anteriores.

Selecionar relés

Os relés devem ser selecionados com um tipo de resistência de bobina baixa, para que operem sob correntes de comutação mais altas e, portanto, podem “martelar” os contatos com muito mais força e rapidez em comparação com relés de bobina de resistência mais baixa.


Isso garantirá que o tempo de resposta seja rápido em milissegundos, o que acaba por ser o fator mais crucial nos no-breaks e inversores que precisam ser convertidos em sistemas UPS.

No diagrama acima, se um carregador automático de bateria for usado, a alimentação será interrompida quando a bateria estiver totalmente carregada, o que também cortaria a alimentação dos relés, forçando o inversor a LIGAR mesmo quando a rede elétrica estiver Presente.

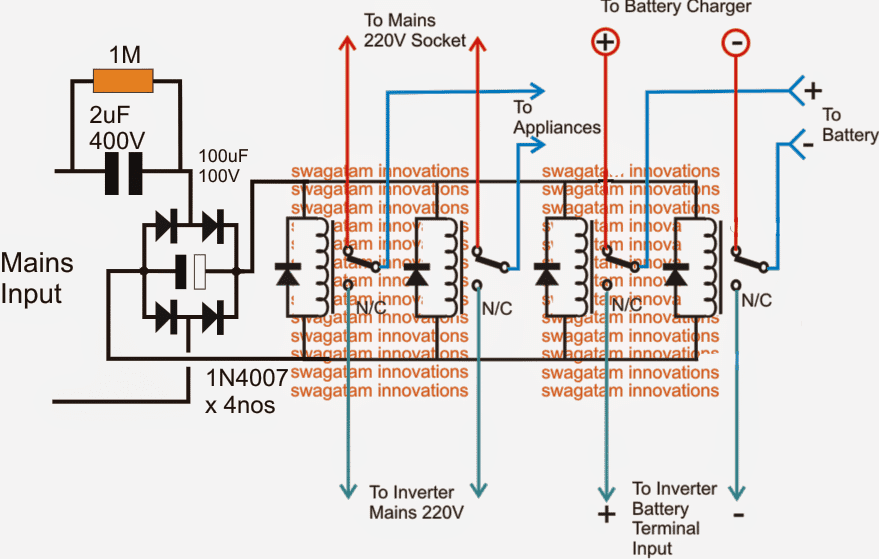

Para evitar esse problema, os relés devem ser alimentados por uma fonte de alimentação separada, conforme mostrado no diagrama a seguir. Aqui você pode ver um tipo capacitivo de circuito de fonte de alimentação, que torna o design muito mais compacto.

Nota: conecte um resistor de 1K no capacitor do filtro associado à ponte retificadora, para garantir uma descarga rápida durante uma falha na rede e comutação instantânea dos relés relevantes.
