Circuito inversor de bomba submersível solar de 3 fases

Relacionados

O post explica um circuito simples de inversor de bomba submersível solar de 3 fases que pode ser feito configurando alguns ICs e alguns dispositivos de energia. A ideia foi solicitada pelo Sr. Lufono e pelo Sr. Sami.

Objetivos e Requisitos do Circuito

  1. Antes de tudo devo agradecer a você e ao Sr. Lufono, tenho muitos projetos solares de tubo solar bem e quero fazer um inversor trifásico e conectei 14 a 23 painéis solares de 250 watts cada painel solar 31 volts 8amp em série do que eu tenho 450 vdc a 750 vdc.
  2. Minhas bombas submersíveis de 5,5kw a 7,5kw trifásico 220v e 380v trifásico.
  3. Também solicito que no circuito o controle de velocidade do motor automático também seja necessário, significa que quando as tensões do painel solar aumentam ou diminuem com o tempo e a velocidade do motor da luz solar também se ajustam automaticamente.
  4. Se o igbt precisava de GP50R12KT3 ou outro, sem problemas, por favor me ajude, então obrigado.

O design

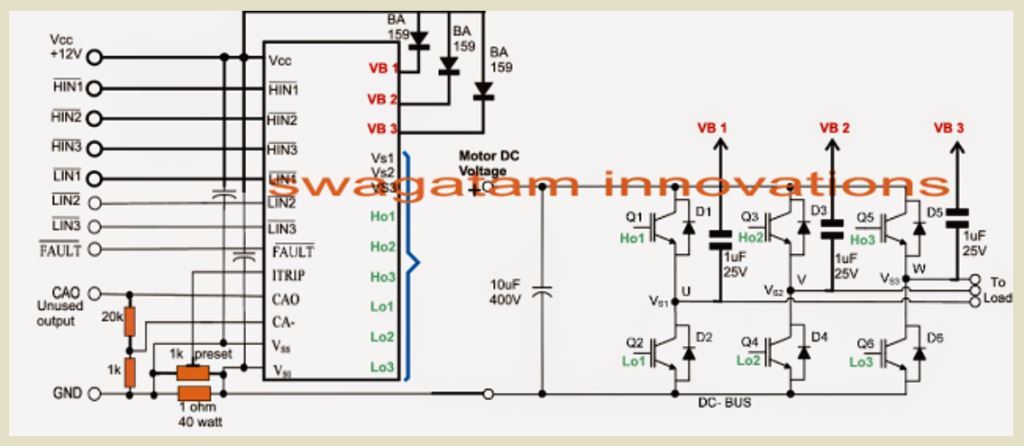

Eu já expliquei um circuito inversor de ponte completa trifásico simples de chip único, o mesmo IC pode ser usado para o circuito inversor de bomba solar proposto. A configuração padrão do driver trifásico IC IRS2330 pode ser vista abaixo:

Diagrama de circuito

IMG 624313F15A726
O IC acima está desatualizado, mas você pode substituí-lo facilmente pelo mais recente IC 6EDL04

No entanto, como o driver trifásico mencionado requer um sinal trifásico dedicado em suas entradas de disparo marcadas como HIN….LIN, seria primeiro importante aprender sobre um circuito gerador de sinal trifásico simples usando opamps que podem ser integrados com o acima projeto para o resultado pretendido..

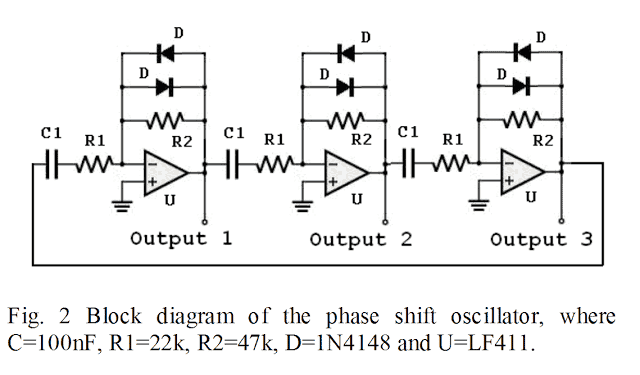

Não precisa ser um sinal de 3 fases de onda senoidal, um gerador PWM de mudança de fase de 120 graus de onda quadrada simples pode ser usado para a aplicação, conforme ilustrado abaixo:

Esquema do Gerador Trifásico

GERADOR PWM DE MUDANÇA DE FASE DE 120 GRAUS DE ONDA QUADRADA SIMPLES
CIRCUITO INVERSOR DE BOMBA SUBMERSÍVEL SOLAR DE 3 FASES 9

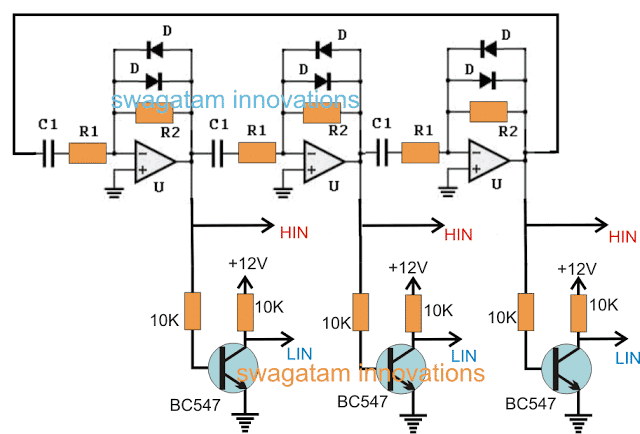

O circuito gerador de 3 fases acima pode ser modificado da seguinte maneira para que possa ser alimentado ao IC do driver de 3 fases mostrado na primeira imagem:

OPAMPS SÃO ARMAZENADOS EM BUFFER USANDO INVERSORES DE TRANSISTOR
CIRCUITO INVERSOR DE BOMBA SUBMERSÍVEL SOLAR DE 3 FASES 10

Usando o estágio de buffer BJT

Aqui vemos como as saídas dos amplificadores operacionais do gerador trifásico são armazenadas em buffer usando inversores de transistor para produzir os 3 canais fora de fase necessários para as entradas HIN…LIN do driver do inversor trifásico IRS2330 IC.

A carga conectada aos mosfets ou IGBTs do driver agora receberia uma tensão de operação trifásica de onda quadrada, que poderia ser um motor de bomba submersível em nossa aplicação conforme a solicitação.

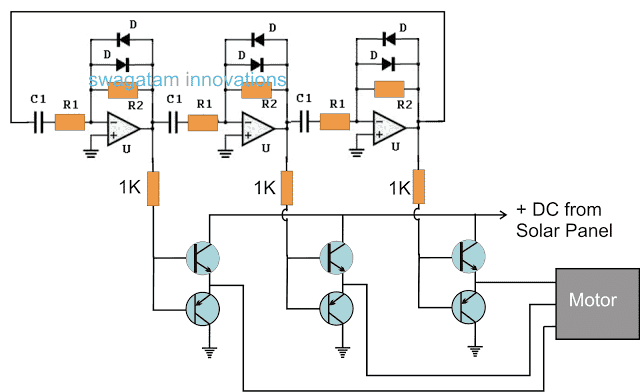

Caso o IC IRS2330 pareça difícil de adquirir no mercado local, o seguinte conceito de circuito inversor submersível solar de meia onda mais barato pode ser implementado, embora com 50% menos eficiência de potência.

IMG 624313F20077E
CIRCUITO INVERSOR DE BOMBA SUBMERSÍVEL SOLAR DE 3 FASES 11

Os BJTs podem ser substituídos por mosfets ou IGBTs com classificação apropriada… o resto da configuração é bastante simples e não precisa de muita explicação.
