Um circuito regulador de tensão automático é muito bem usado onde a alimentação de tensão é de apenas 120VAC. Muitos gadgets podem funcionar bem em 220V Ac, por isso é necessária a regulação da tensão.
Por: Mehran Manzoor
Para isso é projetado um circuito regulador de tensão apropriado que pode operar até a capacidade de 1KW e fornece tensão variável em diferentes etapas (faixas).

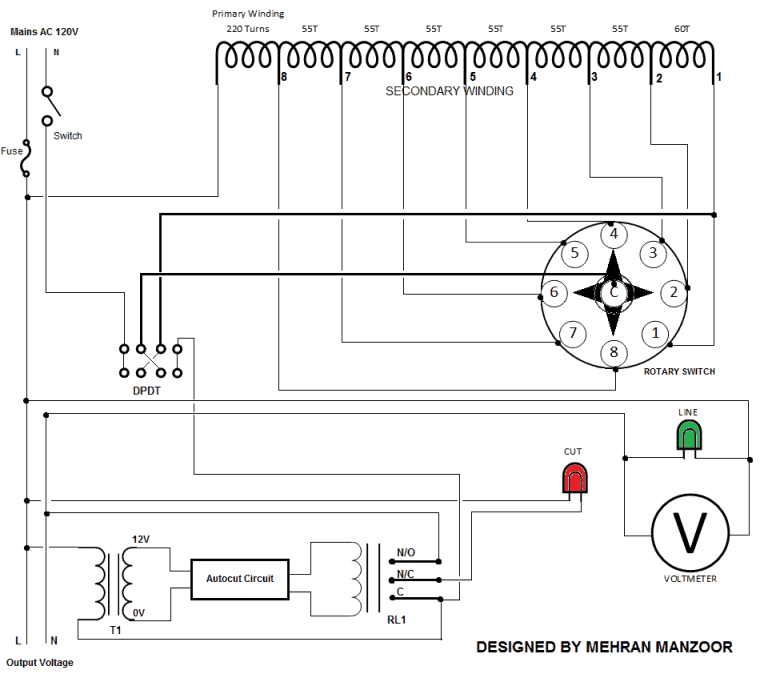

Funcionamento do circuito:
A linha de rede 120V AC e Neutro contém um interruptor e um fusível de até 10A. O interruptor DPDT é usado para aumentar e diminuir a tensão. O switch DPDT tem quatro extremidades.
O Neutro da rede entra diretamente na primeira extremidade do DPDT e a Linha/Fase entra no enrolamento primário do transformador que é de 220 espiras de 6 camadas.
Possui sete enrolamentos secundários de 55 espiras e um enrolamento de 60 espiras. Esses enrolamentos são conectados ao interruptor rotativo 1 a 8, respectivamente. A chave rotativa tem oito etapas que podem ser selecionadas por uma.
O comum da chave rotativa é conectado à segunda extremidade da chave DPDT. A terceira extremidade do DPDT está conectada ao primeiro enrolamento secundário do transformador.
A última extremidade do DPDT está conectada ao Comum do relé. O relé em um circuito é usado para corte automático.
O N/O do Relé torna-se a primeira saída de alimentação CA da rede elétrica.
O N/C do relé é conectado ao primeiro terminal da lâmpada Red Neon como um indicador para detectar o corte automático. o outro terminal da lâmpada de néon vermelho está conectado a outro terminal de alimentação de saída que é comum ao circuito. Ele vem diretamente do fio de linha/fase da rede de entrada 120V AC.
O relé comum é conectado à quarta extremidade do interruptor DPDT e ao segundo terminal do transformador de 500mA para detectar a tensão. o relé pode operar a partir do circuito de corte automático conforme mostrado no diagrama.
O voltímetro é conectado em paralelo com a lâmpada de néon verde para alimentação de saída que indica a presença de energia e tensão nos terminais de saída
Circuito de corte automático:
O circuito regulador automático de tensão acima mostra claramente que AC 12V entra através do transformador de 500mA para o circuito de corte automático.
Os dois capacitores C1 e C2 adjacentes com D1 e D2 produzem o primeiro terminal para o relé e o outro terminal pode ser ajustado por predefinição que são unidos ao emissor do transistor Q1.
A saída produzida pelo coletor torna-se mais um terminal para retransmitir. o valor da predefinição pode ser ajustado conforme necessário. Quando a tensão é atingida acima do valor ajustado, o circuito desliga automaticamente.
Peças necessárias para o circuito de corte automático:
C1-C2: 100μ 25V
D1-D2: 1N4007
R1:1,5KΩ
R2:220Ω
VR1: predefinição de 5K
Z1: 8,2 V
Q1: BC547
