Um pequeno circuito de máquina de solda sem transformador pode ser construído usando alguns capacitores de alta tensão e alto valor e um diodo retificador, o artigo a seguir explica mais sobre isso. A ideia foi solicitada pelo Sr. Tun.
Em um dos meus posts anteriores, encontramos um circuito inversor de soldagem SMPS de 100 amperes completo para trabalhar com juntas e metais razoavelmente maiores.
O conceito de projeto
Sendo um projeto baseado em SMPS e envolvendo especificações de alta potência, o circuito acima é complexo e pode estar fora do alcance dos novos amadores.
Conforme solicitado pelo Sr.Tun, um circuito caseiro de máquina de solda de pequena escala é o que a maioria dos novos amadores e engenheiros mecânicos estariam procurando para resolver seus trabalhos ocasionais de soldagem de bancada de trabalho.

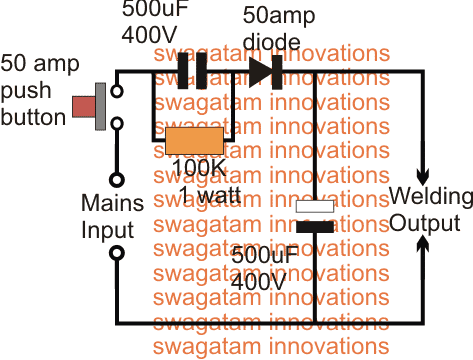

Uma minimáquina de solda sem usar circuitos complexos provavelmente poderia ser construída usando uma fonte de alimentação capacitiva, conforme mostrado no diagrama a seguir:
A ideia mostrada acima é um circuito de fonte de alimentação capacitiva comum incorporando capacitores extremos em termos de seus valores.
Operação do Circuito
No lado de entrada, podemos ver um formidável capacitor de 500uF/400V, enquanto no lado de saída também pode ser visto um capacitor nominal semelhante posicionado para reforçar a corrente.
O parâmetro mais básico essencial em um sistema de soldagem é uma alta corrente, para que uma temperatura extremamente alta possa ser formada na junção de curto-circuito, sobre a junta metálica em questão.
Essa alta geração de corrente pode ser alcançada usando um transformador de alta potência ou uma versão SMPS do mesmo que discutimos no primeiro parágrafo.
Um transformador pode ser muito volumoso e pesado, enquanto o circuito SMPS muito complexo para os recém-chegados, a única maneira alternativa de obter a soldagem de alta corrente através de um design relativamente mais simples talvez seja empregando a fonte de alimentação capacitiva de alta corrente, como mostrado acima.
O capacitor de 500uF/400V pode gerar rajadas de corrente de até 36 amps @ 220V, e reforçada com o capacitor de filtro de saída complementar, esta corrente pode realizar algumas ações de soldagem sérias.
Você pode verificar as especificações mencionadas acima usando o software de duas calculadoras a seguir:
Calculadora de reatância
Calculadora da Lei de Ohm
O botão de pressão mostrado permite ao usuário realizar o trabalho de soldagem através de rajadas curtas, e não através de um arco contínuo, o que pode ser perigoso e, de qualquer forma, não é recomendado em operações de soldagem.
O capacitor de entrada 500uF/400V parece enorme e pode não estar prontamente disponível no mercado, portanto, isso pode ser construído usando 500 números de capacitores PPC de 1uF/400V conectados em paralelo, isso pode ocupar algum espaço, mas ainda assim o método é fácil alcançável.
Use capacitores não polares
Este capacitor precisa preferencialmente de um capacitor não polar, no entanto, como um diodo está posicionado em série, um capacitor eletrolítico também pode servir ao propósito sem problemas.
O segundo capacitor no lado da saída pode ser do tipo eletrolítico com certeza.
Para mais corrente, os valores dos caps podem ser aumentados para limites mais altos, esse é o único parâmetro que precisa ser focado.
CUIDADO: O circuito da mini máquina de solda explicado acima não é isolado da rede elétrica e tem o potencial de matar uma pessoa em segundos, portanto, recomenda-se extremo cuidado ao manusear este equipamento na condição de alimentação.
